Pagina Overview

Utilizzare Overview per visualizzare la definizione di un dispositivo, inclusi tipo di dispositivo, versione, codifica elettronica, connessione e altri valori specifici del dispositivo.

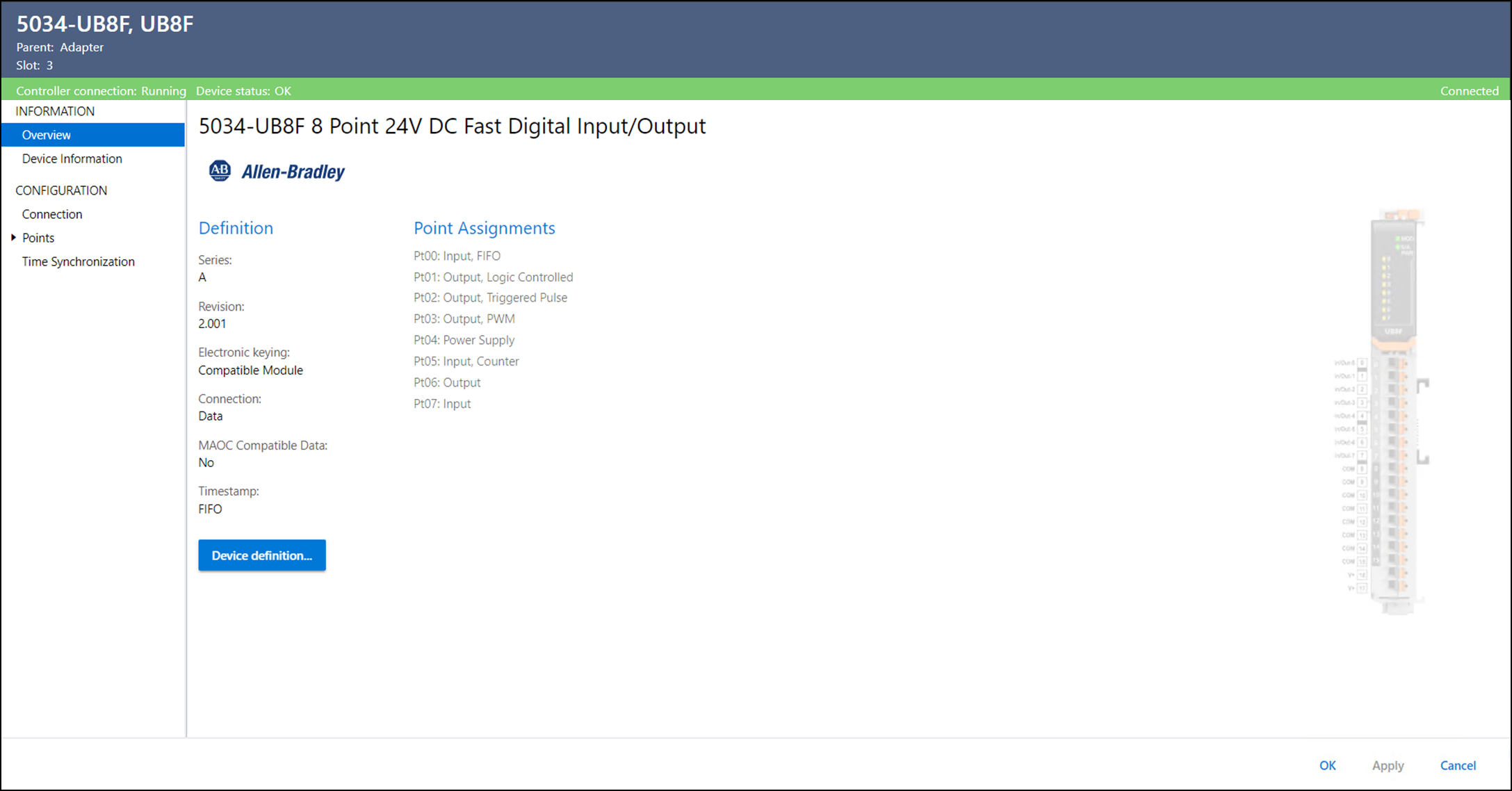

Esempio di pagina Overview
La pagina Overview include i seguenti parametri:
Parametro
Descrizione
Series
Visualizza la serie del dispositivo.
Revision
Visualizza la versione del dispositivo.
Electronic Keying
Visualizza la codifica elettronica utilizzata per il dispositivo.
Connection
Visualizza il tipo di connessione e il formato di comunicazione.
MAOC Compatible Data
Specifica se i dati sono compatibili con l’istruzione MAOC (Motion Arm Output Cam).
Se i dati non sono compatibili con l’istruzione MAOC, non è possibile utilizzare questo modulo con l’istruzione MAOC.
Alcune opzioni di assegnazione dei punti non sono disponibili quando è selezionato Yes.
Timestamp
Specifica il modo in cui le informazioni della registrazione cronologica vengono salvate e riportate per gli eventi degli ingressi digitali.
  • Per Point – Abilita la registrazione cronologica dei punti configurati solo come Digital Input, Timestamp. Registrazioni cronologiche per un massimo di 2 transizioni in ingresso per punto, una per la transizione da Off a On e un’altra per la transizione da On a Off. Queste registrazioni cronologiche sono riportate nel tag Input per ogni singolo punto.
    Questa opzione è disponibile solo quando MAOC Compatible Data è impostato su No.
  • FIFO – Abilita la registrazione cronologica solo per i punti configurati come Digital Input, FIFO. Registrazioni cronologiche per più punti di ingresso nel buffer integrato per un massimo di 256 eventi. Gli eventi vengono registrati e recuperati in ordine (first-in, first-out), consentendo un preciso monitoraggio di più transizioni rapide.
    Questa opzione è disponibile solo se si verifica una delle seguenti condizioni:
    • La connessione è configurata come Data o Listen Only Data.
    • MAOC Compatible Data è impostato su No.
  • None – Disabilita la registrazione cronologica. Il modulo non esegue le registrazioni cronologiche per i punti di ingresso nella connessione Data.
    Questa opzione è disponibile solo quando MAOC Compatible Data è impostato su Yes.
Point Assignments
Visualizza la modalità operativa assegnata a ciascun punto.
Device Definition
Apre la finestra di dialogo Device Definition per modificare la versione, la codifica elettronica, la modalità punti e altri valori specifici del dispositivo.
