Soppressori picchi di tensione

Questo capitolo fornisce informazioni sull'uso di soppressori di sovratensione per proteggere i contatti di uscita a relè del modulo di uscita a relè durante la commutazione di carichi induttivi. Descrive inoltre i limitatori di sovratensione consigliati per applicazioni con carichi in CA e CC.

A causa dei picchi di corrente potenzialmente elevati che si verificano durante la commutazione di dispositivi con carico induttivo, come avviatori per motori e solenoidi, è necessario l'uso di soppressori di sovratensione per proteggere e prolungare la vita operativa dei contatti di uscita del modulo I/O. Commutare i carichi induttivi senza soppressione dei picchi può ridurre significativamente la vita utile dei contatti dei relè. Collegare un soppressore direttamente ai capi della bobina di un dispositivo induttivo consente di prolungare la vita dei contatti dei relè o di uscita. Si riducono inoltre gli effetti dei transitori di tensione e la propagazione dei disturbi elettrici ai sistemi adiacenti.

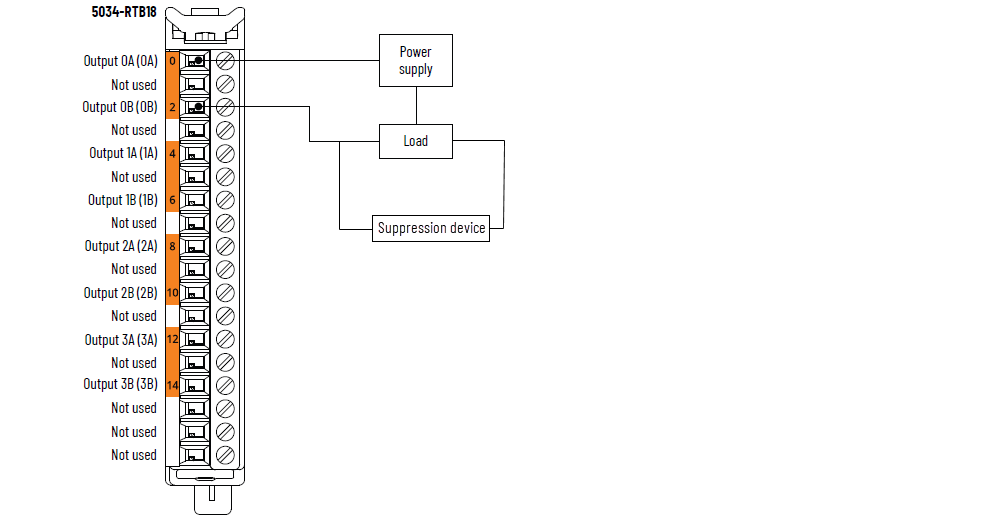

La figura seguente mostra un'uscita con un dispositivo di soppressione per il modulo di uscita relè 5034-OW4I. Si consiglia di posizionare il dispositivo di soppressione il più vicino possibile al dispositivo di carico induttivo.

Per le uscite CC che pilotano carichi induttivi, utilizzare un diodo appropriato per la soppressione delle sovratensioni. Questi circuiti di soppressione delle sovratensioni possono essere collegati direttamente attraverso il dispositivo di carico.

I metodi di soppressione delle sovratensioni adatti per i dispositivi con carico CA induttivo includono un varistore, una rete RC o un soppressore di sovratensioni Allen-Bradley®, come mostrato nella figura seguente. Questi componenti devono essere appropriati per la soppressione dei transitori di commutazione del dispositivo induttivo in questione. Vedere Table 1 per i dispositivi consigliati.
