Moduli a 4 ingressi isolati analogici RTD/TC 5034-IRT4I e 5034-IRT4IXT

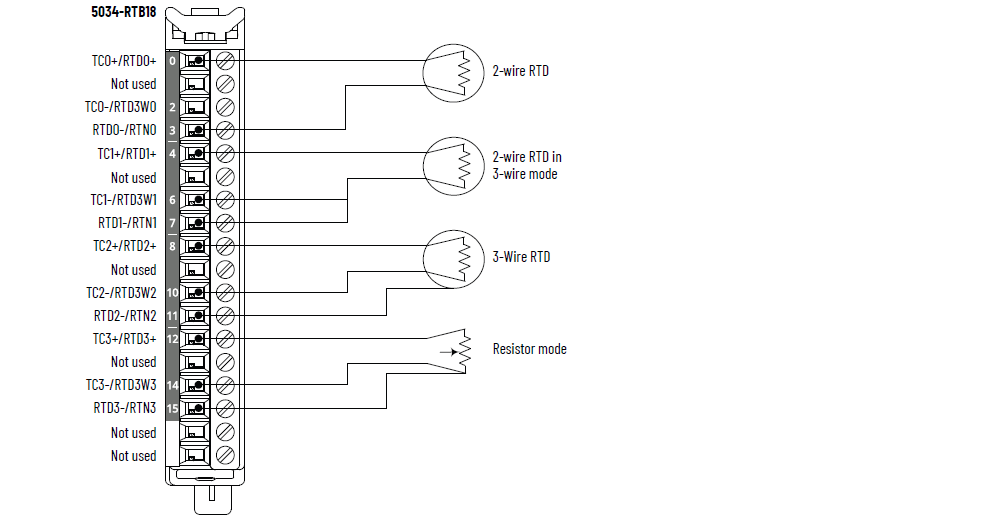

Schema di cablaggio 5034-IRT4I e 5034-IRT4IXT – Modalità RTD

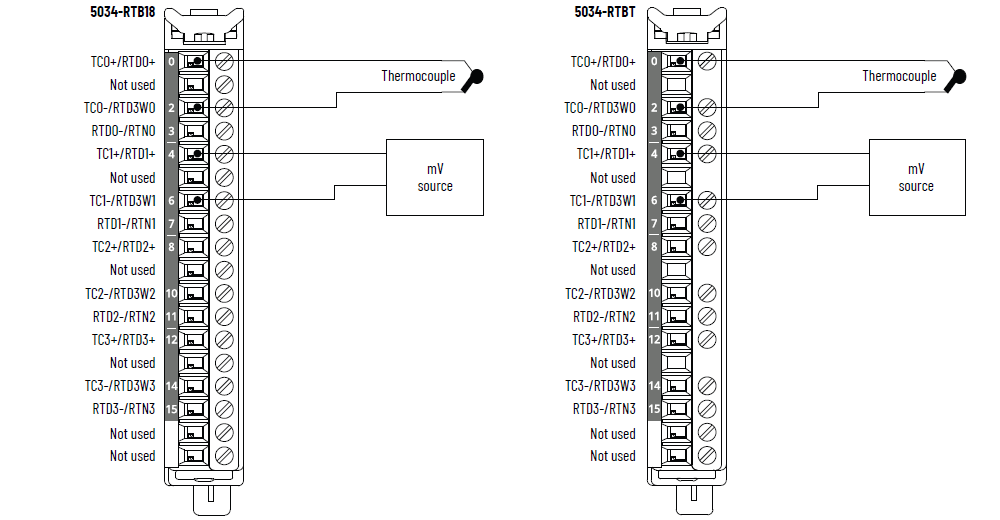

Schema di cablaggio 5034-IRT4I e 5034-IRT4IXT – Modalità termocoppia

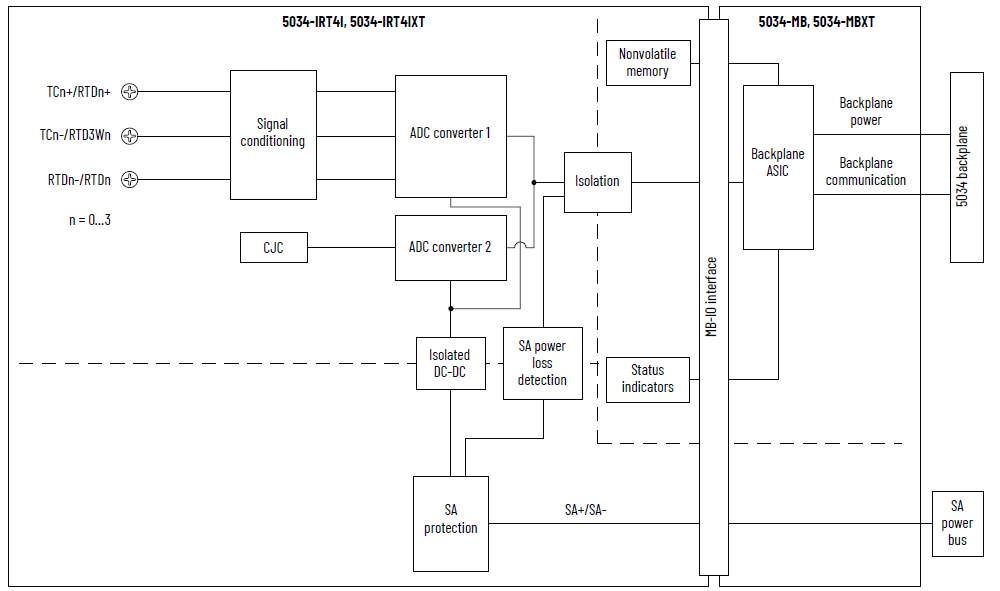

Schema a blocchi funzione 5034-IRT4I e 5034-IRT4IXT
Specifiche tecniche - 5034-IRT4I, 5034-IRT4IXT
Attributo
5034-IRT4I, 5034-IRT4IXT
Intervallo di ingresso, resistenza
1500 Ω
2…1000 Ω
4…2000 Ω
8…4000 Ω
Tipo di ingresso, RTD
100, 200, 500, 1000 Ω platino, alfa = 385
100, 200, 500, 1000 Ω platino, alfa = 3916
120 Ω nichel, alfa = 672
100, 120, 200, 500 Ω nichel, alfa = 618
10 Ω rame 427
Gamma di ingresso, termocoppia/millivolt
±100 mV
Tipo di ingresso, termocoppia
B, C, D, E, J, K, N, R, S, T, TXK/XK(L)
Impedenza di ingresso
Termocoppia/millivolt: > 1 MΩ
RTD: > 1 MΩ
Tensione di modo comune (da canale a canale)
250 V (continuativa), isolamento di base
Metodo di conversione modulo
Sigma-delta, ADC 24-bit multiplex
Risoluzione, RTD/resistiva
Filtro notch a 50/60 Hz
16 bit
Risoluzione, termocoppia/millivolt
Filtro notch a 50/60 Hz
16 bit
Corrente di eccitazione RTD
250 μA per gamma 1000, 2000, 4000 Ω
500 μA per gamma 500 Ω
Linearizzazione della termocoppia
ITS-90
Modalità CJ
CJC integrata, morsettiera rimovibile con CJC, CJC remota
Ingressi con CJC integrata
(solo per la modalità termocoppia)
Sensori CJC
Quattro termistori integrati nei moduli 5034-IRT4I e 5034-IRT4IXT
Vishay NTCS0805E3103FHT
Precisione sensore CJC integrato
±3,0 °C, 0 °C < T
amb
< 60 °C
±4,0 °C, -25 °C < T
amb
< 0 °C
Ingressi morsettiera rimovibile con CJC
(solo per la modalità termocoppia)
Sensori CJC
Quattro termistori integrati in 5034-RTBT e 5034-RTBTS
TE Connectivity TE 10K3A1A
Precisione sensore morsettiera con CJC
±0,6 °C, 0 °C < T
amb
< 60 °C
±1,2 °C, -25 °C < T
amb
< 0 °C
Metodo di conversione CJC
12-bit SAR
Precisione da calibrato a 25 °C
Termocoppia/millivolt: 0,1% scala intera con filtro 50/60 Hz
RTD: gamma 500 Ω, 1 kΩ, 2 kΩ, 4 kΩ, 0,1% della scala intera con filtro 50/60 Hz
Precisione da calibrato su gamma di temperatura completa
Da -25 a +60 °C
Termocoppia/millivolt: 0,25% scala intera con filtro 50/60 Hz
RTD: gamma 500 Ω, 1 kΩ, 2 kΩ, 4 kΩ, 0,25% della scala intera con filtro 50/60 Hz
Tempo di scansione più rapido per canale
0,36 ms
Tempo di scansione più rapido per modulo
0,36 ms
Selezioni filtro notch di ingresso (Hz)
10, 20, 50, 60 (default), 100, 200, 500, 1000, 2500, 5000
Filtro di ingresso hardware
1 kHz
Filtro ingresso digitale
Ritardo primo ordine, 0 ms (default)
0...32.767 ms (32,767 s)
Rapporto di reiezione di modo normale
65 dB a 50/60 Hz, a seconda del filtro notch
Rilevamento collegamento interrotto
< 200 ms
Protezione da sovratensione, max
32 V CC
Conversione in unità ingegneristiche
Sì
Campionamento canali in tempo reale
Sì
Registrazione cronologica ciclica degli ingressi
Sì
Data format
IEEE 754
Virgola mobile a 32 bit
Specifiche tecniche - 5034-IRT4I, 5034-IRT4IXT - Sensori RTD
Tipi di sensore RTD
(1)
Gamma di temperatura
100, 200, 500, 1000 Ω PT 385
-200…+870 °C
-328…+1598 °F
73…1143 K
132…2058 °R
100, 200, 500, 1000 Ω PT 3916
-200…+630 °C
-328…+1166 °F
73…903 K
132…1626 °R
10 Ω CU 427
-200…+260 °C
-328…+500 °F
73…533 K
132…960 °R
120 Ω Ni 672
-80…+320 °C
-112…+608 °F
193…593 K
348…1068 °R
100, 120, 200, 500 Ω NI 618
-60…+250 °C
-76…+482 °F
213…523 K
384…942 °R
(1) Ciascun tipo di sensore supporta tutte le gamme di temperatura elencate.
Specifiche tecniche - 5034-IRT4I, 5034-IRT4IXT - Termocoppie
Tipo di termocoppia
Gamma di temperatura
Termocoppia tipo B
21…1820 °C
68…3308 °F
293…2093 K
528…3768 °R
Termocoppia tipo C
0…2315 °C
32…4199 °F
273…2588 K
492…4659 °R
Tipo termocoppia D
0…2315 °C
32…4199 °F
273…2588 K
492…4659 °R
Termocoppia tipo E
-270…+1000 °C
-454…+1832 °F
3…1273 K
6…2292 °R
Tipo termocoppia J
-210…+1200 °C
-346…+2192 °F
63...1473 K
114…2652 °R
Termocoppia tipo K
-270…+1372 °C
-454…+2502 °F
3…1645 K
6…2961 °R
Termocoppia tipo N
-270…+1300 °C
-454…+2372 °F
3…1573 K
6…2832 °R
Termocoppia tipo R
-50…+1768 °C
-58…+3215 °F
223…2041 K
402…3674 °R
Termocoppia tipo S
-50…+1768 °C
-58…+3215 °F
223…2041 K
402…3674 °R
Termocoppia tipo T
-270…+400 °C
-454…+752 °F
3…673 K
6…1212 °R
Termocoppia tipo TXK/XK(L)
-200…+800 °C
-328…+1472 °F
73…1073 K
132…1932 °R
Specifiche generali - 5034-IRT4I, 5034-IRT4IXT
Attributo
5034-IRT4I, 5034-IRT4IXT
Numero di ingressi
4 canali (4 gruppi isolati)
Tensione di alimentazione SA, nom
24 V CC
Gamma tensione alimentazione SA
10…30 V CC
Corrente alimentazione SA, nom
50 mA
Corrente alimentazione SA, max
0,1 A
Corrente di alimentazione SA senza carico
11 mA
Protezione da inversione di polarità SA
Sì
Dissipazione di potenza, max
(1)
0,42 W
Dissipazione termica, max
(1)
1,43 BTU/h
Tensione di isolamento
250 V (continuativa), tipo di isolamento base, da sistema a campo
250 V (continuativa), tipo di isolamento base, tra porte alimentazione SA e ingressi
250 V (continuativa), tipo di isolamento base, tra singole porte ingressi
Calibrazione
Calibrato in fabbrica
Calibrazione manuale supportata, vedere Moduli PointMax I/O analogici Manuale dell'utente, pubblicazione 5034-UM003
Supporto RIUP
Sì
CIP Sync
Sì, orologio ordinario solo slave
Codifica elettronica
Codifica elettronica tramite software di programmazione
Posizioni chiavetta RTB (slot)
2, 7, 10
Morsettiera rimovibile supportata
5034-RTB18, 5034-RTB18S, 5034-RTBT, 5034-RTBTS
Per ottenere una migliore precisione, utilizzare i termistori CJC integrati nei moduli 5034-RTBT e 5034-RTBTS.
Categoria cablaggio
(2)
2 – Porte di segnale
2 – Porte di alimentazione
Specifiche di cablaggio
Vedere Specifiche di cablaggio delle morsettiere rimovibili in Specifiche tecniche del sistema PointMax I/O Dati tecnici, pubblicazione 5034-TD001
Indicatori
1 indicatore verde/rosso di stato modulo
1 indicatore verde/rosso di stato alimentazione SA
4 indicatori di stato giallo/rosso per I/O
Dimensioni (AxLxP), circa
123,6 x 15,0 x 66,4 mm
Peso approssimativo
45 g – 5034-IRT4I
48 g – 5034-IRT4IXT
Tipo custodia
Nessuna (stile aperto)
Codice di temperatura nordamericano
T4
Codice temperatura UKEX/ATEX
T4
Codice temperatura IECEx
T4
(1) Il valore viene misurato a 60 °C. La dissipazione di potenza varia in base alla temperatura.
(2) Pianificare la posa dei conduttori in base a queste informazioni sulla categoria. Consultare "Criteri per il cablaggio e la messa a terra in automazione industriale", pubblicazione 1770-4.1. Usare le informazioni sulla categoria dei conduttori qui riportate per pianificare l'instradamento dei conduttori in conformità alle descrizioni riportate nel manuale di installazione di sistema appropriato.
