Ricerca guasti nel modulo master IO-Link

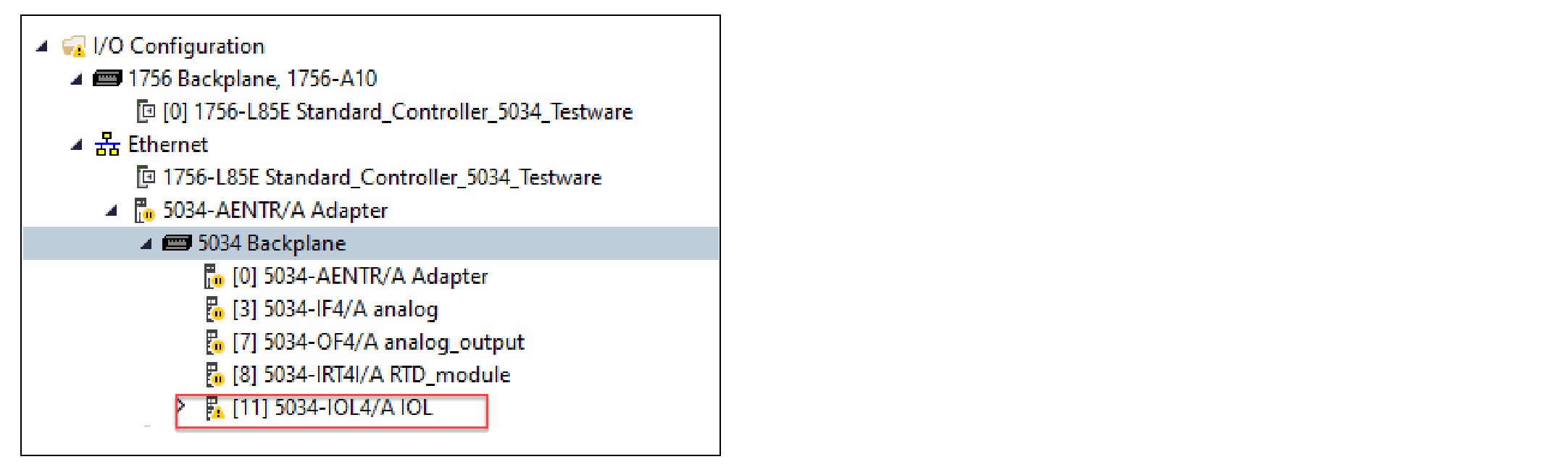

Controllare il Controller Organizer per verificare se sul modulo è presente un’icona di avviso.

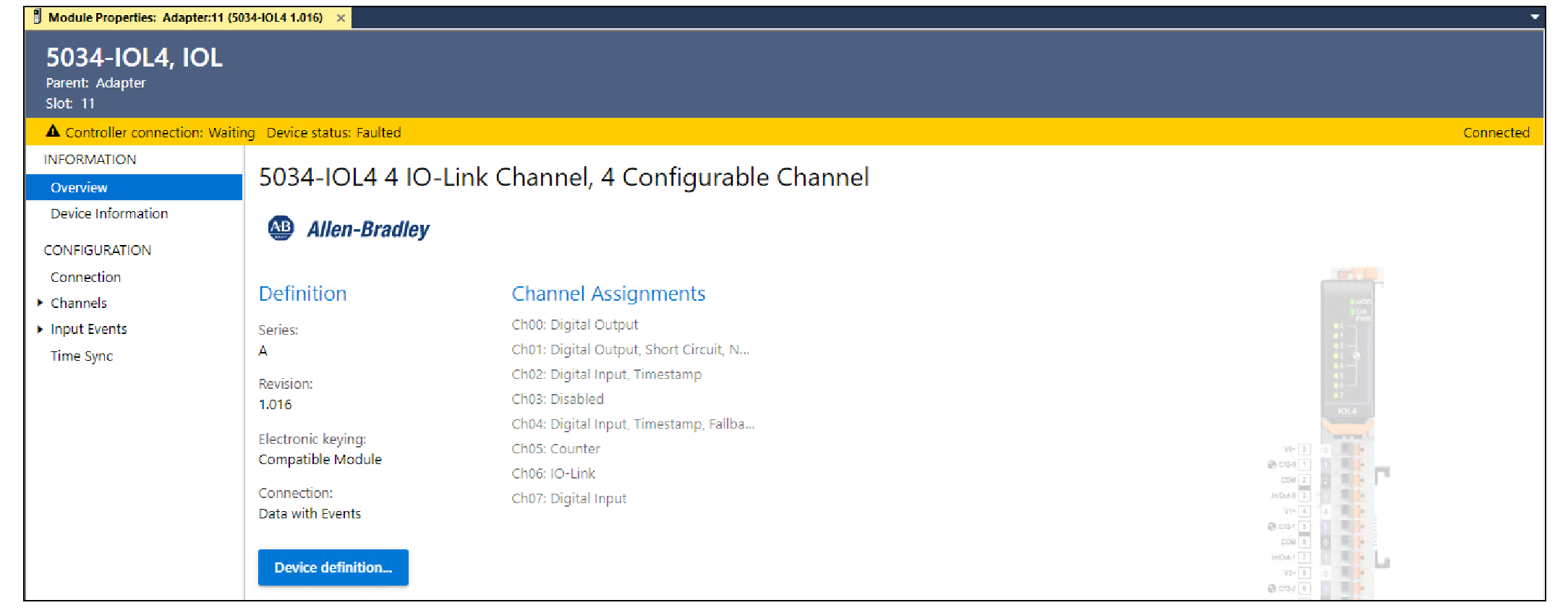

Se è presente un’icona di avviso, aprire Module Properties e controllare la barra di stato per identificare il tipo di errore.

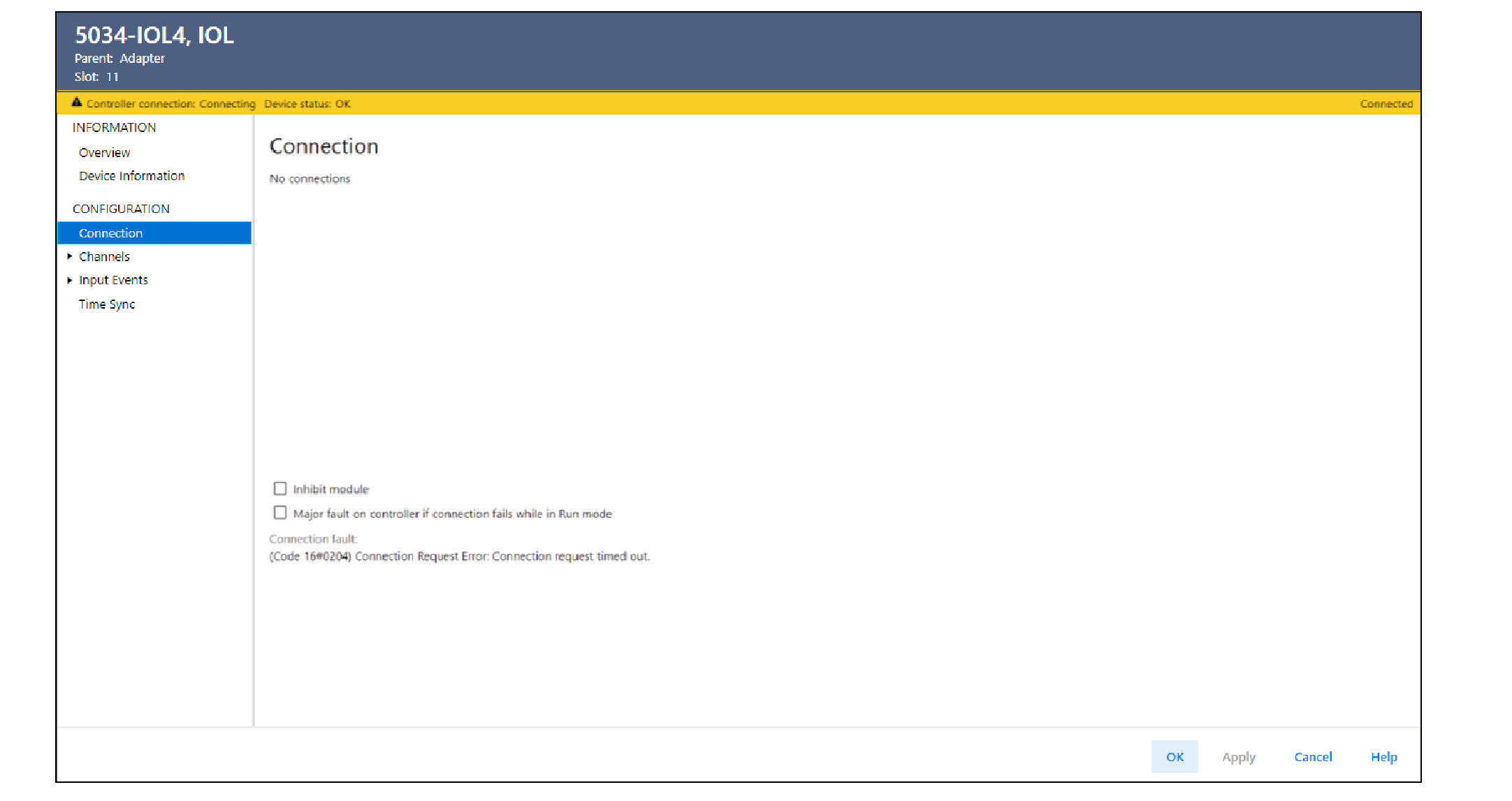

Se la connessione è in errore, accedere alla pagina Connection e controllare il codice di errore nell’area Connection Fault.

Codice di errore	Azione
0x204	Aprire la pagina Module Properties dell’adattatore. Accedere alla pagina Chassis Information e controllare lo stato della base. In caso di errore, controllare i dettagli della base per identificare l’errore.
Keying Error	Andare alla pagina Device Information per verificare che il modulo fisico sia conforme o corrisponda all’identità configurata. Per informazioni più dettagliate sulla codifica elettronica, vedere Electronic Keying in Logix 5000 Control Systems Application Technique, pubblicazione LOGIX-AT001.
0x10	Andare alla pagina Device Information e controllare la versione del firmware e lo stato di errore grave. Se è necessario aggiornare il firmware, aggiornarlo. Se l’errore grave è reversibile, resettare il modulo. Se l’errore grave è irreversibile, sostituire il modulo.

In caso di errore di un canale, accedere alla pagina Channels → Chxx e selezionare Diagnostics per visualizzare la condizione diagnostica del canale.

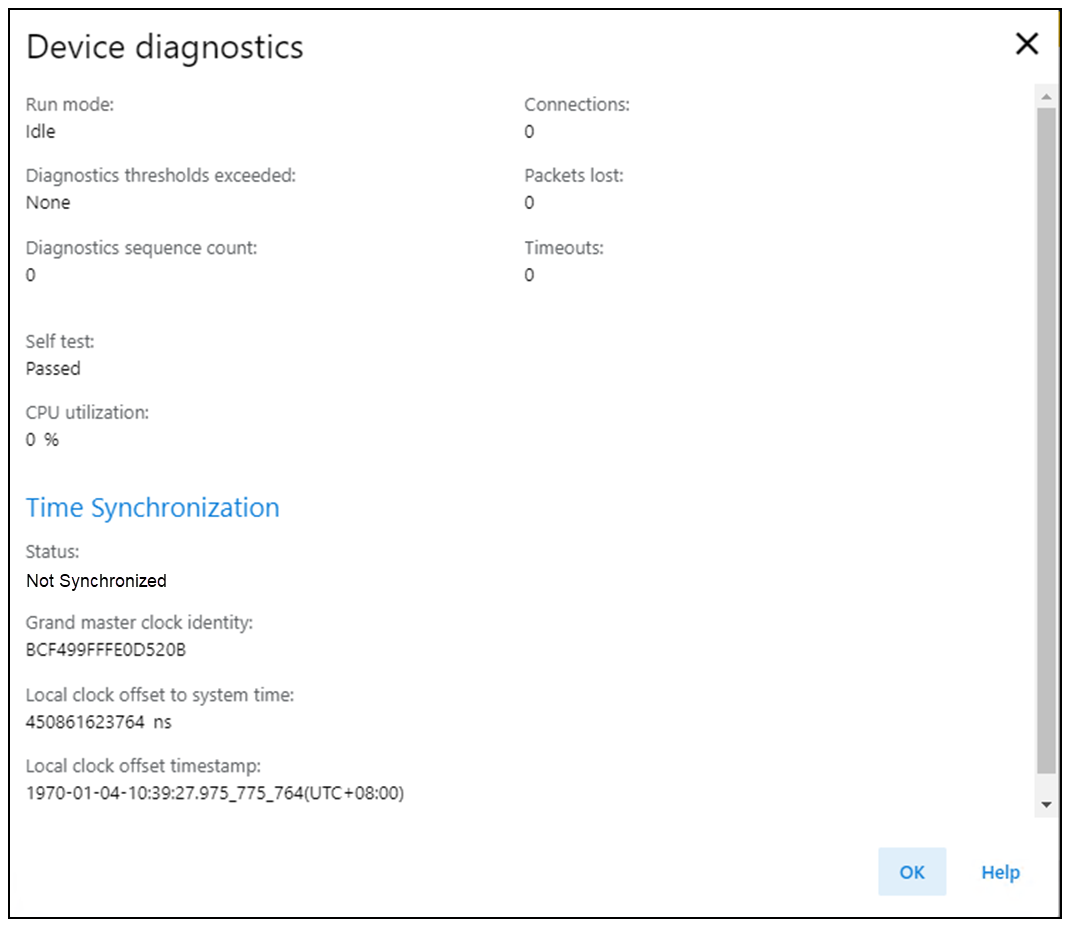

Se è presente un errore di sincronizzazione temporale, accedere alla finestra di dialogo Device Diagnostics per controllare lo stato di Time Synchronization e l’identità dell’orologio Grandmaster.

L’identità dell’orologio Grandmaster deve corrispondere all’identità dell’orologio Grandmaster di rete. Controllare inoltre lo stato di Time Synchronization dell’adattatore nella finestra di dialogo Device Diagnostics dell’adattatore.
