Definizione del dispositivo
Per modificare la definizione di un dispositivo, selezionare Device Definition nella pagina Overview.
La finestra di dialogo Device Definition contiene le seguenti pagine per definire il dispositivo e configurare la modalità operativa dei canali:
- Pagina Overview
- Pagina Channel Assignments
Pagina Device Definition - Overview
La pagina Device Definition - Overview è la prima ad essere visualizzata quando si crea un modulo. Utilizzare questa pagina per definire il modulo.
Se il modulo è già stato creato e si desidera modificare questi parametri, andare a Overview → Device definition, quindi selezionare la scheda Overview.
IMPORTANTE:
Quando il controllore è online, da questa pagina è possibile modificare solo i parametri Name, Revision (solo versione secondaria) ed Electronic Keying.

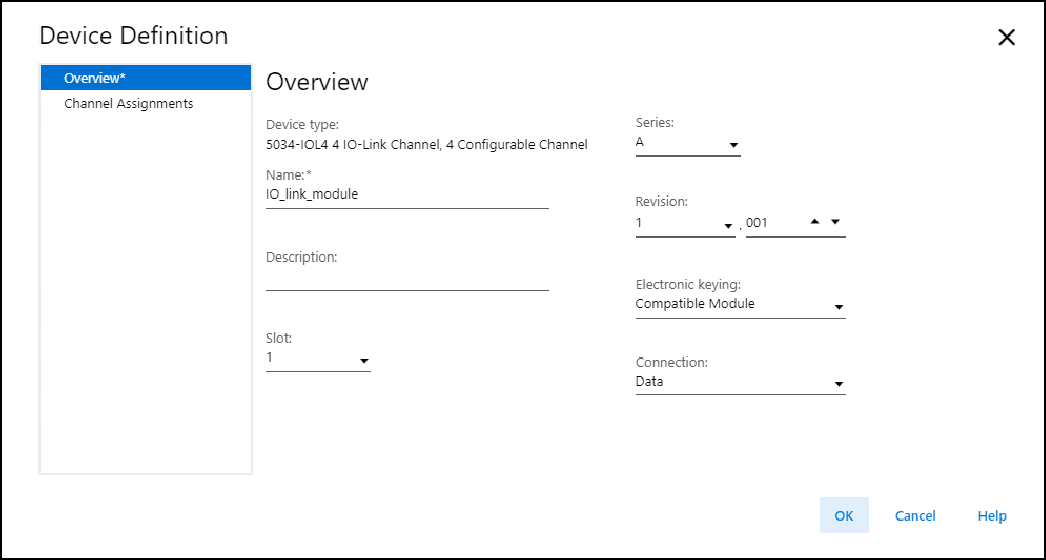

Esempio di pagina Device Definition - Overview
La pagina Overview include i seguenti parametri:
Parametro | Definizione | Opzioni disponibili |
|---|---|---|
Device Type | Visualizza il numero di catalogo e il tipo del dispositivo. | Specifiche del dispositivo |
Name | Immettere un nome di dispositivo conforme a IEC 61131. Se in questo campo viene inserito un carattere non valido o se il nome supera i 40 caratteri, il software ignora il carattere. | Tutti i valori validi |
Description | Inserire la descrizione del dispositivo. | Tutti i valori validi |
Slot | Specificare il numero di slot in cui risiede il dispositivo. A seconda della piattaforma, sono validi solo slot compresi tra 1 e il numero massimo di dispositivi I/O. Quando viene creato il dispositivo, il numero di slot viene impostato di default sulla posizione del primo slot disponibile. Se il controllore viene sostituito con uno che supporta un numero massimo di I/O inferiore, il valore dello slot corrente potrebbe non essere più valido. | 1...32 |
Series | Specifica la serie del dispositivo. | Specifiche del dispositivo |
Revision | Specifica le versioni principale e secondaria del dispositivo. L’intervallo valido per la versione secondaria è compreso tra 1 e 255. | Specifiche del dispositivo |
Electronic Keying | Definisce la codifica elettronica utilizzata per il dispositivo. La codifica elettronica confronta il dispositivo definito nel progetto con il dispositivo installato. Se non c’è corrispondenza, viene generato un errore. Per informazioni dettagliate sulla codifica elettronica, vedere Electronic Keying in Logix 5000 Control Systems Application Technique, pubblicazione LOGIX-AT001. |
ATTENZIONE:
Prestare estrema attenzione quando si decide di usare Disable Keying; se utilizzata erroneamente, questa opzione può creare situazioni in cui sussiste il rischio di lesioni personali, anche letali, danni alle cose o perdite economiche. Si consiglia vivamente di non utilizzare Disable Keying. Chi utilizza l'opzione Disable Keying dovrà assumersi la piena responsabilità di valutare se il dispositivo in uso sia in grado di soddisfare i requisiti funzionali dell'applicazione. |
Connection | Specificare il tipo di dati trasferiti tra il dispositivo e il controllore. |
|
Pagina Device Definition - Channel Assignments
Utilizzare questa pagina per configurare la modalità operativa del canale. Non tutte le modalità di canale possono essere configurate per ogni canale.

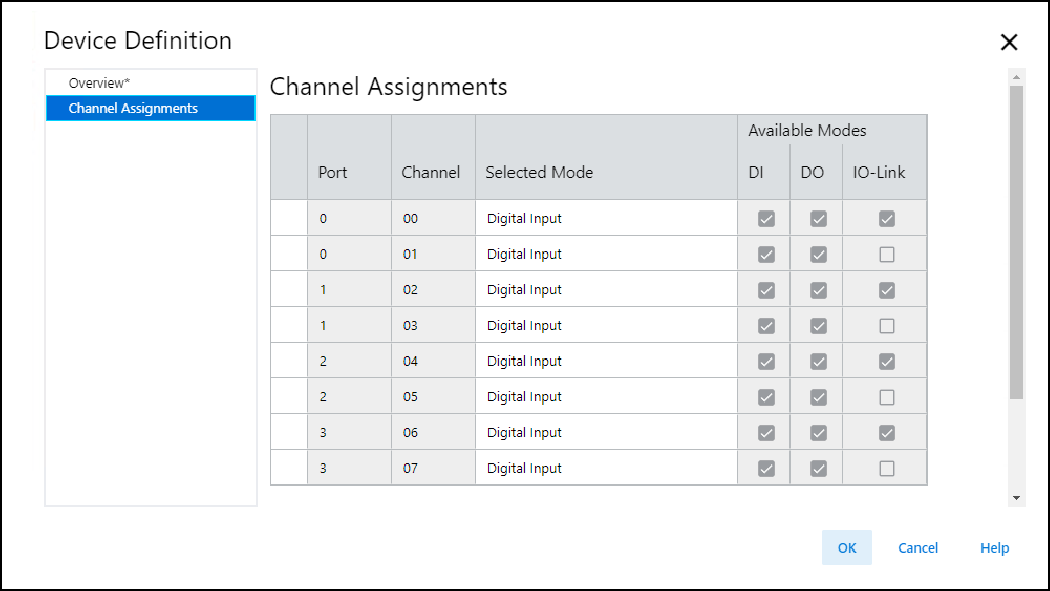

Esempio di pagina Device Definition - Channel Assignments
Parametri della pagina Channel Assignments:
Parametro | Definizione | Opzioni disponibili |
|---|---|---|
Port | Mostra i numeri di porta del modulo. | Non configurabile |
Channel | Mostra i numeri dei canali del modulo | Non configurabile |
Selected Mode | Mostra la modalità del canale. |
|
Available Modes | Visualizza i diversi tipi di modalità dei canali supportati da ogni canale.
| Non configurabile |
