Moduli a 4 uscite isolate a relè 2 A 5034-OW4I e 5034-OW4IXT

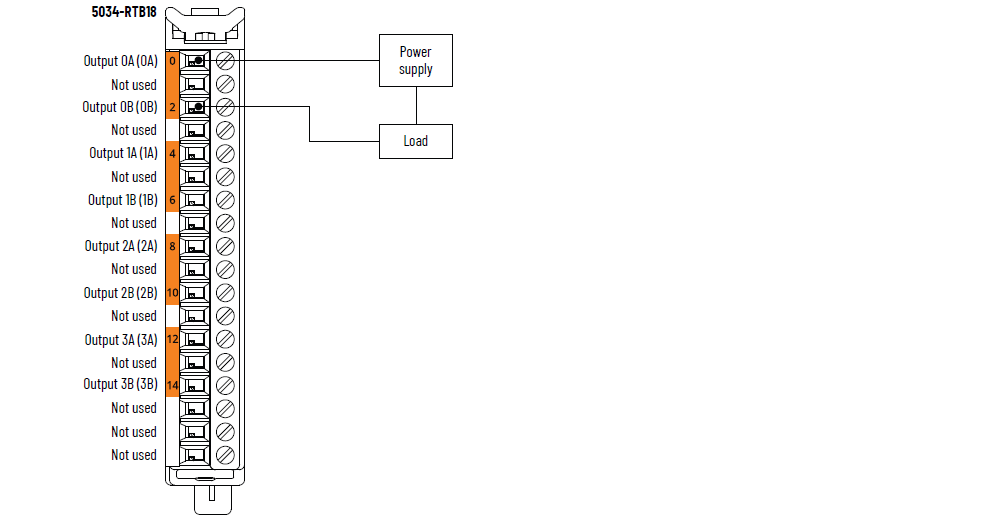

Schema di cablaggio 5034-OW4I e 5034-OW4IXT

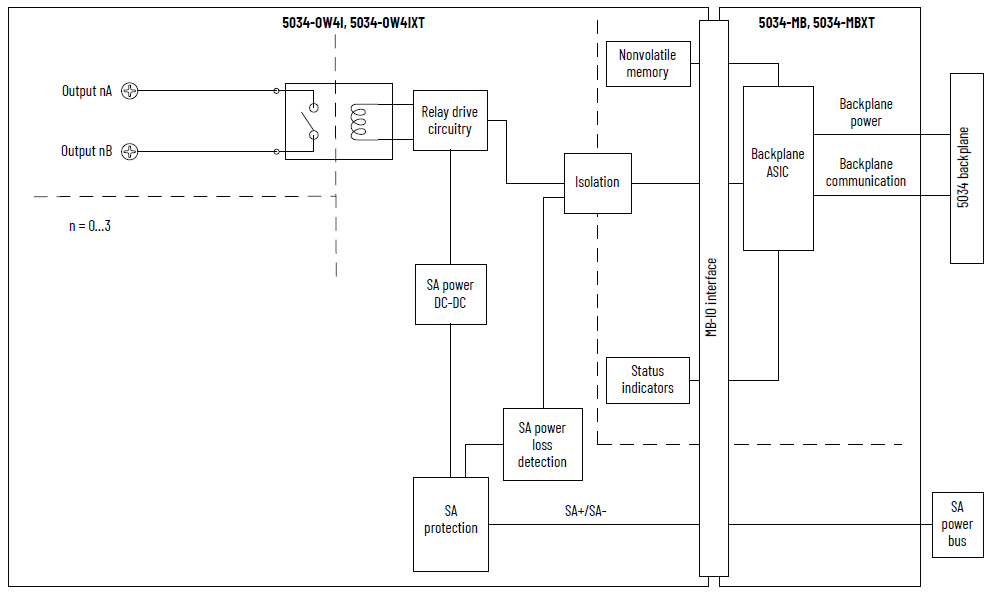

Schema a blocchi funzione 5034-OW4I e 5034-OW4IXT
Specifiche tecniche - 5034-OW4I, 5034-OW4IXT
Attributo
5034-OW4I, 5034-OW4IXT
Valore nominale relè
(1)
2 A resistivi/canale a 5…30 V CC
2 A resistivi/canale a 120 V CA, 50/60 Hz
2 A resistivi/canale a 240 V CA, 50/60 Hz
Corrente di dispersione stato Off
0 mA
Contatto pulito, senza snubber integrati
Corrente nominale di uscita, max
2 A resistivi/canale a 5…30 V CC
2 A resistivi/canale a 120 V CA, 50/60 Hz
2 A resistivi/canale a 240 V CA, 50/60 Hz
Tempo di ritardo uscita (da backplane a morsetto), max
Da Off a On
Da On a Off
10 ms
Resistenza iniziale dei contatti, max
30 mΩ
Stati uscita in modalità programmazione per punto
Hold Last State
On
Off (impostazione predefinita)
Stati uscita in modalità errore per punto
Hold Last State
On
Off (impostazione predefinita)
Durata modalità errore per punto
1 s
2 s
5 s
10 s
Forever (predefinito)
Stato finale uscita dopo la modalità errore per punto
On
Off (impostazione predefinita)
Corrente di stato On per punto, min.
100 μA a 100 mV CC
Frequenza di commutazione, max
1 operazione/3 sec (0,3 Hz a carico nominale)
Durata contatti prevista, elettrica
2 A, 240 V CA (resistivo): min. 1x10
5
cicli di funzionamento (a 20 volte/min)
2 A, 30 V CC (resistivo): min. 1x10
5
cicli di funzionamento (a 20 volte/min)
Durata contatti prevista, meccanica
Min 2x10
7
cicli di funzionamento (180 volte/min)
Valore nominale pilot duty
5…240 V CA, 50/60 Hz, pilot duty C300 per canale
5…125 V CC, pilot duty R150 per canale
(1) Soppressione dei picchi – Il collegamento dei filtri antidisturbo sul carico induttivo esterno prolunga la vita utile del modulo. Per ulteriori informazioni, consultare Criteri per il cablaggio e la messa a terra in automazione industriale, pubblicazione 1770-4.1.
Specifiche generali - 5034-OW4I, 5034-OW4IXT
Attributo
5034-OW4I, 5034-OW4IXT
Numero di uscite
4 Form A (normalmente aperta)
Campo della tensione di uscita
5…30 V CC
5…240 V CA
Tensione di alimentazione SA, nom
24 V CC
Gamma tensione alimentazione SA
10…30 V CC
Corrente alimentazione SA, nom
100 mA
Corrente alimentazione SA, max
200 mA
Corrente di alimentazione SA senza carico
3,0 mA
Protezione da inversione di polarità SA
Dissipazione di potenza, max
(1)
0,74 W
Dissipazione termica, max
(1)
2,52 BTU/hr
Tensione di isolamento
250 V (continuativa), tipo di isolamento base, da sistema a SA
250 V (continua), tipo di isolamento rinforzato, da sistema a canale
250 V (continuativa), tipo di isolamento rinforzato, da SA a canale
250 V (continua), tipo di isolamento rinforzato, da canale a canale
Supporto RIUP
Codifica elettronica
Codifica elettronica tramite software di programmazione
Posizioni chiavetta RTB (slot)
7, 12, 15
Morsettiera rimovibile supportata
5034-RTB18, 5034-RTB18S
Categoria cablaggio
(2)
2 - Porte di segnale
2 - Porte di alimentazione
Specifiche di cablaggio
Vedere Specifiche di cablaggio delle morsettiere rimovibili in Specifiche del sistema PointMax I/O Dati tecnici, pubblicazione 5034-TD001
Indicatori
1 indicatore verde/rosso di stato modulo
1 indicatore di stato verde/rosso per alimentazione SA
4 indicatori di stato gialli per I/O
Dimensioni (AxLxP), circa
123,6 x 15,0 x 66,4 mm
Peso approssimativo
53 g – 5034-OW4I
55 g – 5034-OW4IXT
Tipo custodia
Nessuna (tipo aperto)
Codice di temperatura nordamericano
T4
Codice temperatura UKEX/ATEX
T4
Codice temperatura IECEx
T4
(1) Il valore viene misurato a 60 °C. La dissipazione di potenza varia in base alla temperatura.
(2) Pianificare la posa dei conduttori in base a queste informazioni sulla categoria. Consultare "Criteri per il cablaggio e la messa a terra in automazione industriale", pubblicazione 1770-4.1. Usare le informazioni sulla categoria dei conduttori qui riportate per pianificare l’instradamento dei conduttori in conformità alle descrizioni riportate nel manuale di installazione di sistema appropriato.
