Procedura di calibrazione

Questo esempio illustra come calibrare un canale del modulo 5034-IRT4I per l’utilizzo con un ingresso RTD. Per la calibrazione in ohm, il modulo 5034-IRT4I utilizza i resistori seguenti:
  • Resistore da 1 Ω per la calibrazione del riferimento basso
  • Resistore da 448 Ω per la calibrazione del riferimento alto
Per calibrare il modulo di ingresso analogico, applicare i riferimenti di segnale Basso e Alto. I riferimenti devono corrispondere alla gamma di ingresso utilizzata dal canale.
Valori di riferimento per la calibrazione del modulo di ingresso analogico
Tipo di ingresso
Gamma di ingresso
Riferimento calibrazione basso
Riferimento calibrazione alto
RTD
1...500 Ω
1 Ω
448 Ω
Termocoppia
-100…+100 mV
0,0 mV
100,0 mV
  1. Connettere il resistore per il riferimento basso al canale sottoposto a calibrazione.
  2. Andare online con il progetto e assicurarsi che il controllore sia in modalità programmazione.
  3. Verificare che il canale da calibrare sia configurato per la gamma di ingresso corretta.

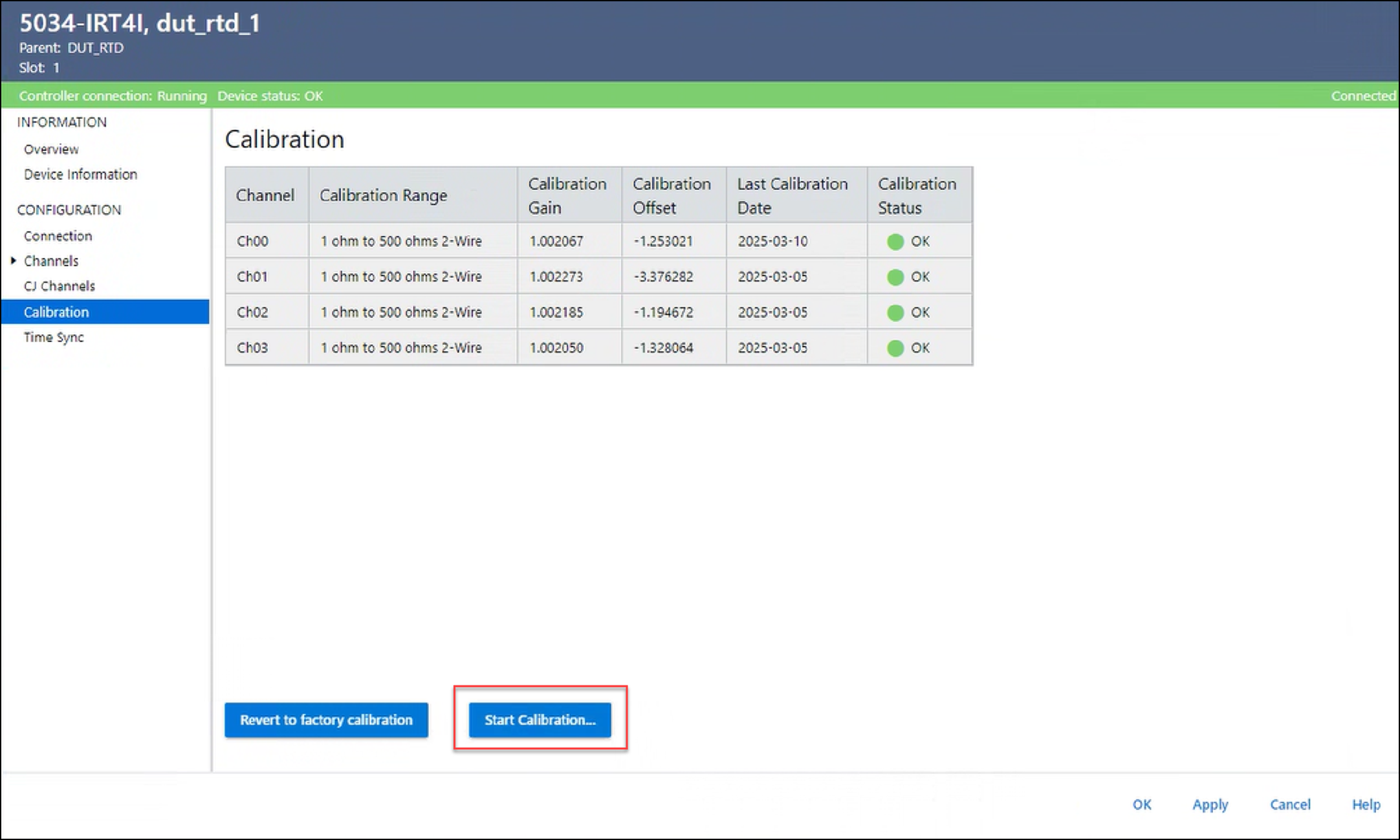

  4. Nella pagina Calibration della finestra di dialogo Module Properties, fare clic su Start Calibration.
  5. Quando viene visualizzata la finestra di dialogo per la conferma della calibrazione del canale, selezionare OK.

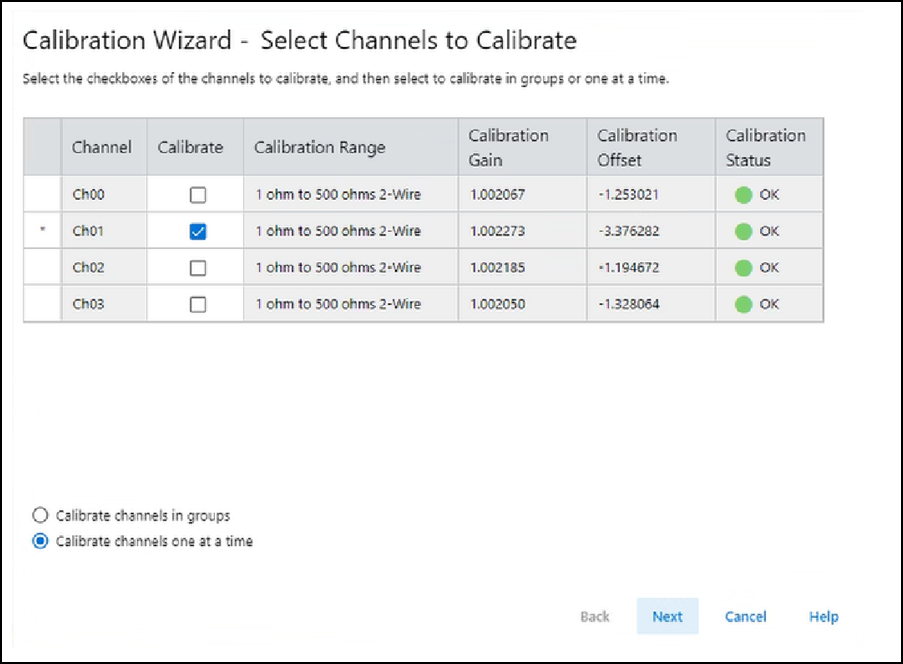

  6. Selezionare i canali uno alla volta o in gruppi da calibrare, quindi selezionare Next.

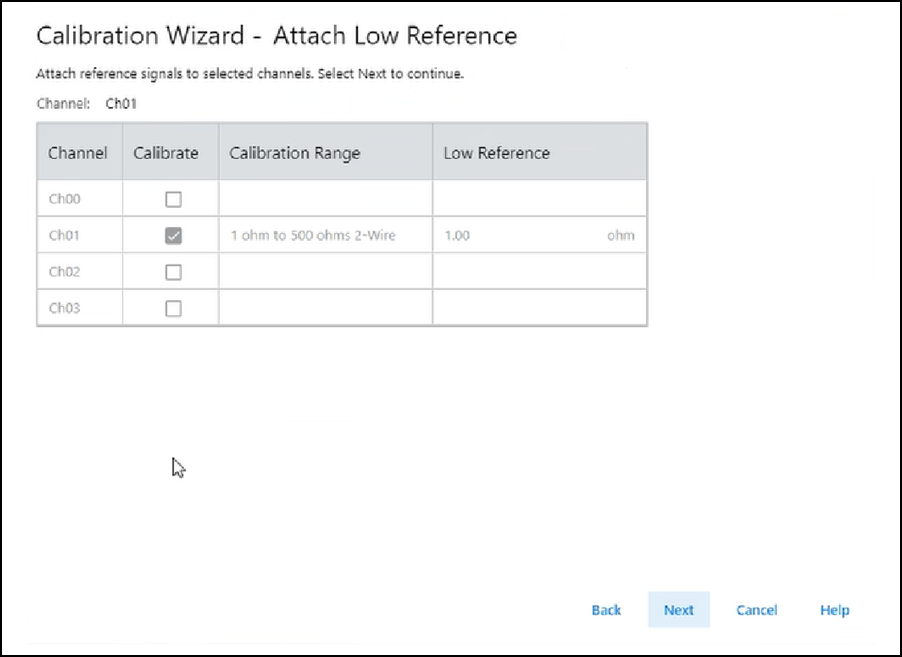

  7. Quando viene visualizzata la finestra di dialogo Attach Low Reference, collegare un resistore da 1 Ω al canale sottoposto a calibrazione.
  8. Selezionare Next.

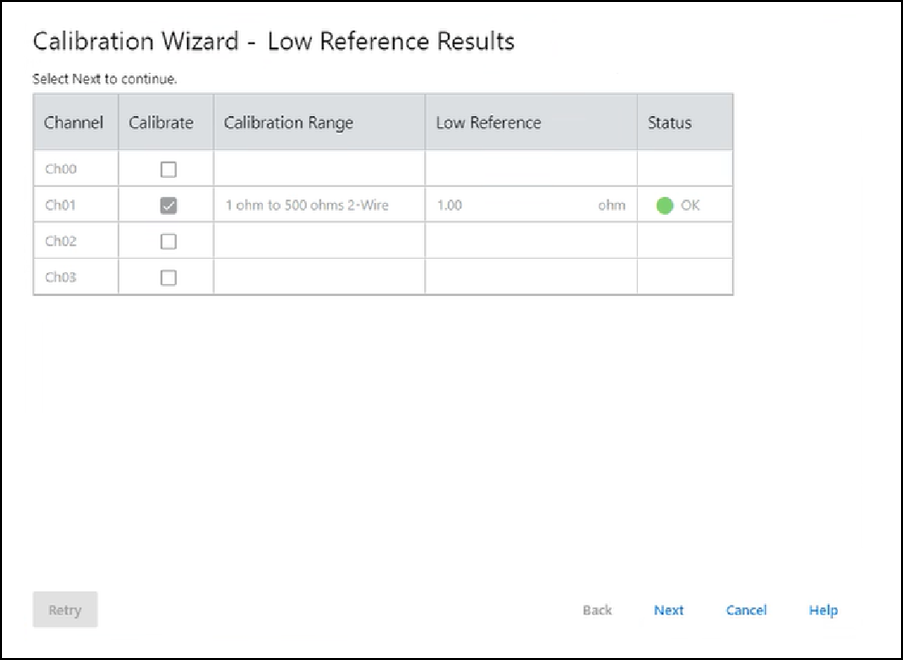

    Viene visualizzata la finestra di dialogo Low Reference Results, che indica lo stato del canale calibrato.
  9. Se lo stato è OK, fare clic su Next.
    In caso contrario, ripetere il processo di calibrazione.
  10. Quando viene visualizzata la finestra di dialogo Attach High Reference, collegare un resistore da 448 Ω al canale sottoposto a calibrazione.
  11. Selezionare Next.

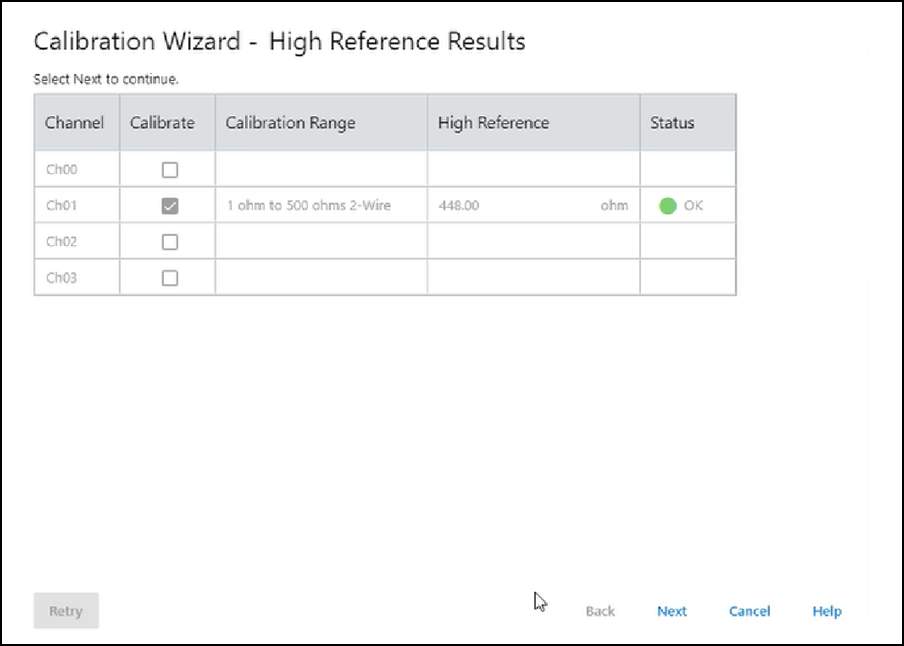

    Viene visualizzata la finestra di dialogo High Reference Results, che indica lo stato del canale calibrato.
  12. Se lo stato è OK, fare clic su Next.
    In caso contrario, ripetere il processo di calibrazione.

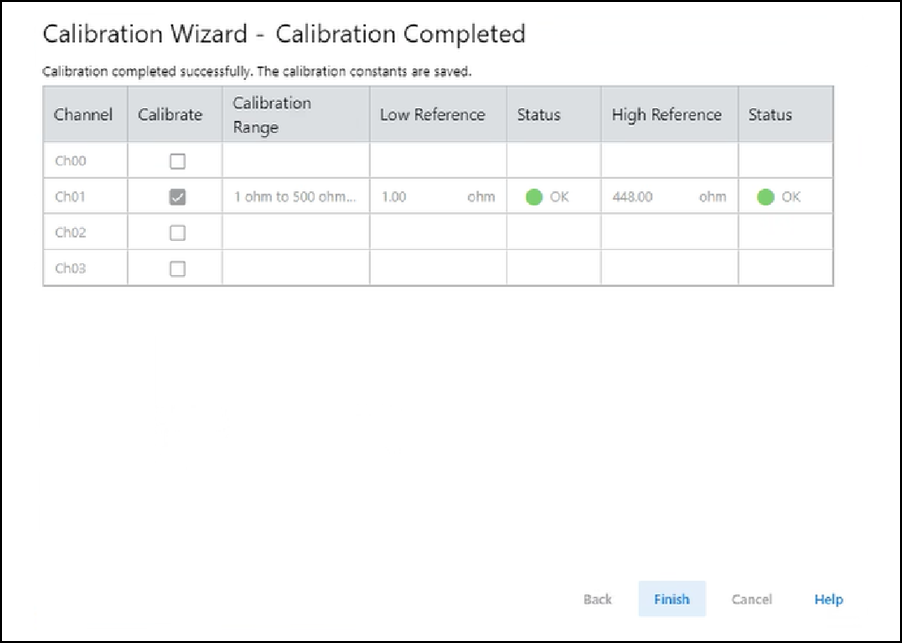

  13. Quando viene visualizzata la finestra di dialogo Calibration Completed, fare clic su Finish.
