Ambiente di sviluppo del programma Diagramma Ladder
Questa sezione introduce l'editor di linguaggio per un programma Diagramma Ladder (LD, Ladder Diagram) in cui si sviluppa una Program Organization Unit (POU) di un LD.

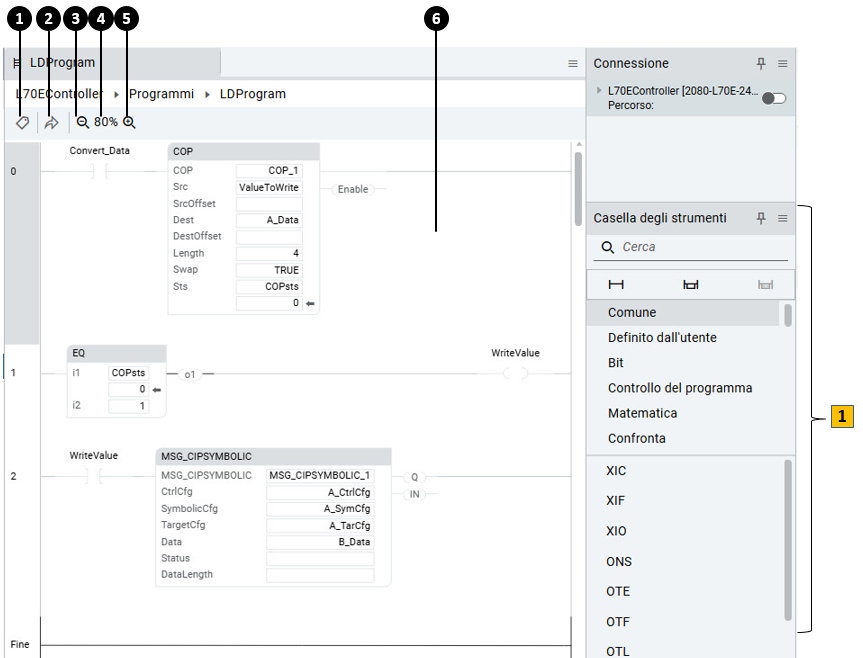

Ambiente di sviluppo del programma Diagramma Ladder
Elemento | Descrizione |
|---|---|
 | Apre la griglia delle variabili locali per visualizzare le variabili utilizzate dal programma corrente. |
 | Passa al ramo con il numero di ramo immesso. |
 | Ingrandisce l'editor. Viene reimpostato quando una scheda viene chiusa e non influisce sulle altre schede. |
 | Riduce l'editor. Viene reimpostato quando una scheda viene chiusa e non influisce sulle altre schede. |
 | Ripristina l'editor all'80% di zoom. |
 | Si tratta della parte principale dell'editor LD. In quest'area, è possibile modificare la logica utilizzando elementi delle istruzioni grafici. |
 | Aggiunge istruzioni ed elementi all'editor. |
