Visualizzazione del valore del Diagramma Ladder
Questa sezione spiega come vengono visualizzati i valori delle variabili nei programmi in diagramma ladder per le istruzioni in riquadro quando il controllore è offline.
Per i programmi

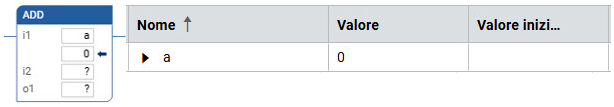

Quando non è presente alcun valore iniziale per una variabile:
- Il valore predefinito viene visualizzato nella casella delle istruzioni e nella griglia di variabili. Per il tipo di dati STRING, il valore predefinito è vuoto.

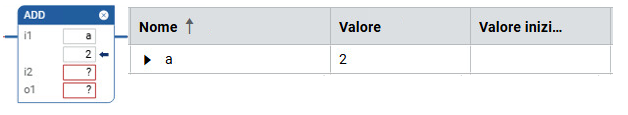

- È possibile modificare il valore della variabile nel campo istruzioni o nella griglia delle variabili.

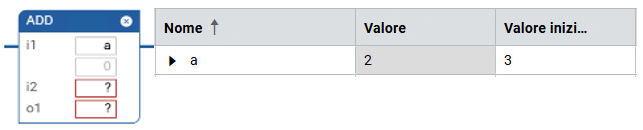

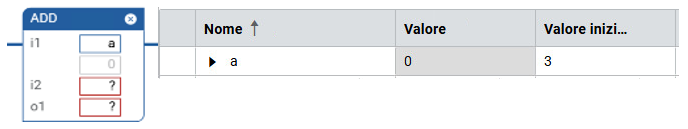

Quando è presente un valore iniziale per una variabile:

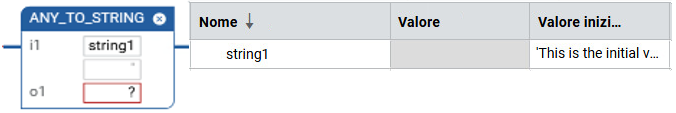

- Il valore predefinito o un valore immesso in precedenza viene visualizzato nella casella delle istruzioni o nella griglia delle variabili. Per il tipo di dati STRING, il valore predefinito è vuoto.
- Non è possibile modificare il valore nella casella delle istruzioni o nella griglia delle variabili. Il valore iniziale viene visualizzato nella griglia delle variabili.
Per le unità organizzative di programma (Program Organizational Units, POU) del blocco funzione definito dall'utente (User-Defined Function Block, UDFB)
Quando non è presente alcun valore iniziale per una variabile:
- Il valore è vuoto ed è di sola lettura.
- La griglia delle variabili non include una colonnaValore.
Quando è presente un valore iniziale per una variabile:
- Il valore nella casella di istruzioni è vuoto e di sola lettura.
- La griglia delle variabili non include la colonnaValore, ma un valore iniziale immesso in precedenza viene visualizzato nella colonnaValore iniziale.
Per POU di funzioni definite dall'utente (User-Defined Function, UDF)
Quando non è presente alcun valore iniziale per una variabile:
- Il valore nella casella di istruzioni è vuoto e di sola lettura.
- La griglia delle variabili non include una colonnaValore.
Quando è presente un valore iniziale per una variabile:
- Il valore nella casella di istruzioni è vuoto e di sola lettura.
- La griglia delle variabili non include la colonnaValore, ma la colonnaValore inizialevisualizza un valore iniziale immesso in precedenza.
Per una variabile di istanza di un blocco funzione in un programma, UDFB o UDF
- Il valore dell'istanza è vuoto per ciascun operando del blocco funzione.
- Dopo aver caricato il progetto, i valori di tutti gli operandi, esclusa la variabile istanza, sono vuoti.
