Diagrammi di transazione dell'istruzione Socket
Transazioni per client TCP

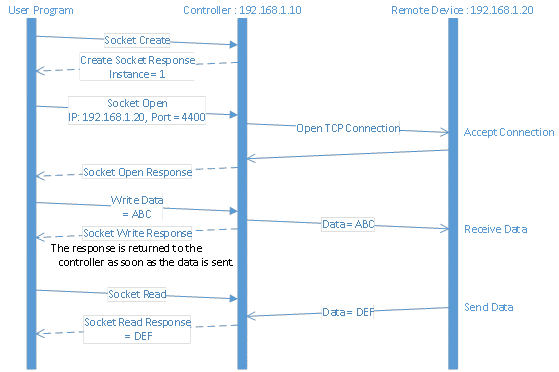

Il diagramma seguente mostra una sequenza tipica di transazioni dell'interfaccia del socket con il controllore che opera come client TCP.
Transazioni per client TCP
Transazioni per server TCP
Il diagramma seguente mostra una sequenza tipica di transazioni dell'interfaccia del socket con il controllore come un server TCP.
Transazioni per server TCP
Transazioni per UDP con connessione aperta

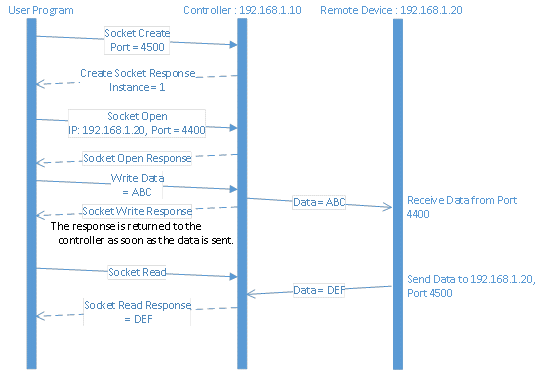

Il diagramma seguente mostra una sequenza tipica di transazioni dell'interfaccia del socket per le comunicazioni UDP quando si utilizza il servizio di connessione aperta per specificare l'indirizzo di destinazione.
Transazioni per UDP con connessione aperta
Transazioni per UDP senza connessioni aperte

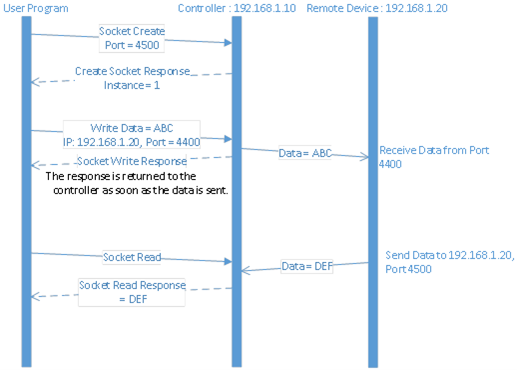

Il diagramma seguente mostra una sequenza tipica di transazioni dell'interfaccia del socket per le comunicazioni UDP senza utilizzare il servizio di connessione aperta per specificare l'indirizzo di destinazione. In questo caso, il controllore specifica la destinazione per ogni datagramma e riceve l'indirizzo del mittente insieme a ogni datagramma ricevuto.
Transazioni per UDP senza connessioni aperte
