TND (arresto programma corrente)

L'istruzione TND arresta il ciclo di scansione del programma utente in corso. Dopo la scansione dell'uscita e dell'ingresso e alcune operazioni di manutenzione, il programma dell'utente viene rieseguito dall'inizio della prima routine.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
TND
TND
Parametri TND
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitare funzione.
  • Quando Enable = TRUE, esegue la funzione.
  • Quando Enable = FALSE, non esegue la funzione.
TND
Uscita
BOOL
Se TRUE la funzione viene eseguita.
  • Se il monitoraggio delle variabili è attivo, il valore della variabile di monitoraggio viene assegnato all'uscita dell'istruzione.
  • Se il monitoraggio delle variabili è inattivo, il valore della variabile di uscita viene assegnato all'uscita dell'istruzione.

Esempi di TND

Esempio di diagramma a blocchi funzionali TND
Esempio di Diagramma a blocchi funzione TND
Esempio di diagramma ladder TND
Esempio di Diagramma Ladder TND

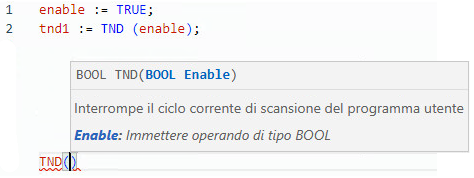

Esempio di testo strutturato TND
Esempio di Testo strutturato TND
(* ST Equivalence: *)

TESTOUTPUT := TND(TESTENABLE) ;
Risultati
