RPC (lettura checksum del programma)

L'istruzione RPC legge il checksum del programma dell'utente dal controllore o dal modulo di memoria.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori
Micro810
, L20E, L50E e L70E.
Esempio di diagramma a blocchi funzionali RPC
Esempio di Diagramma a blocchi funzione RPC
Parametri RPC
Parametro
Tipo di parametro
Tipo di dati
Descrizione
MemMod
Ingresso
BOOL
  • TRUE: il valore viene preso dal modulo di memoria.
  • FALSE: il valore viene preso dal controllore
    Micro800
    .
ENO
Uscita
BOOL
Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.
RPC
Uscita
UDINT
Valore di checksum di un programma specificato dell'utente.

Esempi di RPC

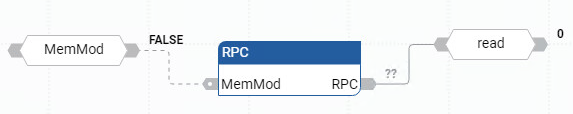

Esempio di diagramma a blocchi funzionali RPC
Esempio di Diagramma a blocchi funzione RPC
Esempio di diagramma ladder RPC
Esempio di Diagramma Ladder RPC

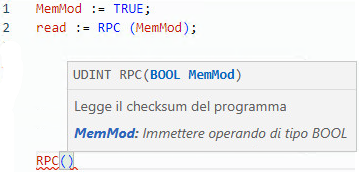

Esempio di testo strutturato RPC
Esempio di Testo strutturato RPC
(* ST Equivalence: *)

TESTOUTPUT2 := RPC(TESTINPUT) ;
