SCL (scaler con allarme)

L'istruzione SCL converte un valore di ingresso REAL non scalato in un valore in virgola mobile REAL espresso in unità ingegneristiche e include allarmi e limiti dell'uscita.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E, L50E e L70E.

Parametri SCL
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Enable	Ingresso	BOOL	TRUE: Fronte di salita rilevato. Se InRawMin >= InRawMax, Status.0 e Status.1 i bit sono impostati su 1. Done è cancellato, MaxAlarm e MinAlarm sono cancellati. Se Error è impostato su TRUE ed ErrorID è impostato su 1. Else Out è calcolato per primo. Vengono poi verificate le condizioni di allarme. Se MaxAlarm è impostato, MinAlarm è cancellato e viceversa. Quindi se la limitazione è impostata, Out sarà nell'intervallo di InEUMin e InEUMax. Quindi il bit Done è impostato su TRUE. I bit Stato sono impostati su 0. Errore ed ErrorID sono impostati su 0. Il valore Out calcolato viene confrontato con NAN (non un numero). Se NAN è il valore Out, EnableOut è cancellato. Done è cancellato se la condizione di errore è impostata. FALSE: fronte di salita non rilevato. L'istruzione non viene eseguita. Le uscite non sono aggiornate. ma Error, ErrorID, EnableOut e Done sono impostati su 0.
In	Ingresso	REAL	Il segnale d'ingresso analogico. Valido = qualsiasi mobile Predefinito = 0,0
InRawMax	Ingresso	REAL	Il valore massimo raggiungibile dall'ingresso all'istruzione. Se InRawMax<= InRawMin, l'istruzione imposta il bit appropriato in Stato; Error. ErrorID sono aggiornati. L'aggiornamento Out viene interrotto. Valido = InRawMax > InRawMin Predefinito =0,0
InRawMin	Ingresso	REAL	Il valore minimo raggiungibile dall'ingresso all'istruzione. Se InRawMin >= InRawMax, l'istruzione imposta il bit appropriato in Stato ed Error. ErrorID sono aggiornati. L'aggiornamento Out viene interrotto. Valido = InRawMin < InRawMax Predefinito = 0,0
InEUMax	Ingresso	REAL	Il valore scalato dell'ingresso corrispondente a InRawMax. Valido = qualsiasi valore reale Predefinito = 0,0
InEUMin	Ingresso	REAL	Il valore scalato dell'ingresso corrispondente a InRawMin. Valido = qualsiasi valore reale Predefinito = 0,0
Limiting	Ingresso	BOOL	Selettore di limitazione. TRUE: Out limitato tra InEUMin e InEUMax.
Done	Uscita	BOOL	Indica quando l'operazione viene completata. TRUE: L'operazione è stata completata correttamente. FALSE: si è verificata una condizione di errore per l'operazione o Enable è impostato su FALSE.
EnableOut	Uscita	BOOL	Indica che l'istruzione è abilitata. Imposta su False se Out è in overflow.
Out	Uscita	REAL	Rappresenta il valore scalato dell'ingresso analogico.
MaxAlarm	Uscita	BOOL	Indicatore di allarme ingresso massimo. Il valore è impostato su TRUE quando Ingresso > InRawMax.
MinAlarm	Uscita	BOOL	Indicatore di allarme ingresso minimo. Il valore è impostato su TRUE quando Ingresso < InRawMin.
Status	Uscita	DINT	Stato del blocco funzione. InstructFault (Status.0). Verrà impostato dopo il rilevamento degli errori di esecuzione dell'istruzione. Non si tratta di un errore del controllore grave o di minore entità. Verificare i bit di stato rimanenti per determinare ciò che è accaduto. InRawRangeInv (Status.1) InRawMin >= InRawMax L'intervallo Status.3 - Status.31 è riservato a uso futuro e il relativo valore è 0.
Error	Uscita	BOOL	Indica la presenza di una condizione di errore. TRUE: l'operazione ha riscontrato un errore. FALSE: l'operazione è stata completata o l'istruzione non è in esecuzione.
ErrorID	Uscita	BOOL	Numero univoco che identifica l'errore. Gli errori sono definiti nei codici di errore.

Codice di errore
Codice ErrorID	Descrizione errore
1	InRawMax<= InRawMin

Esempi di SCL

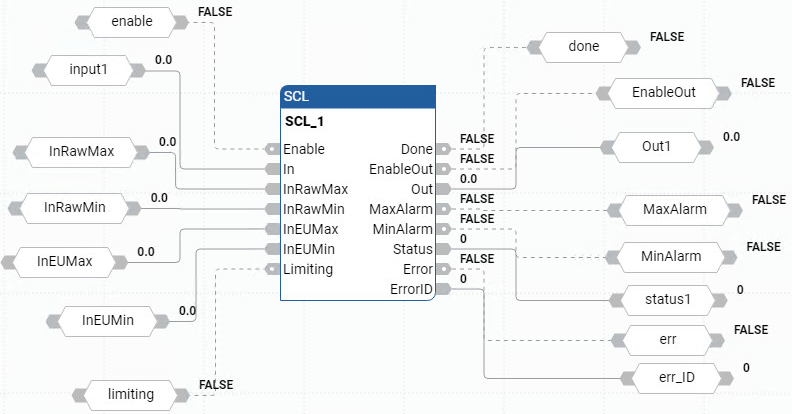

Esempio di Diagramma a blocchi funzione SCL — Esempio di diagramma a blocchi funzionali SCL

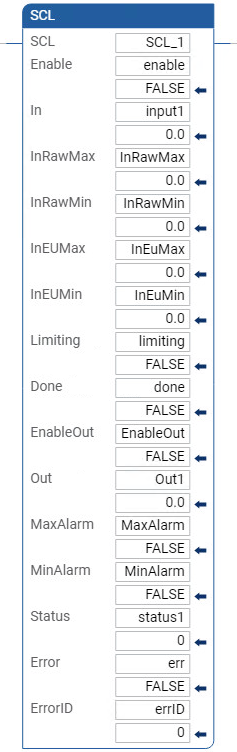

Esempio di Diagramma Ladder SCL — Esempio di diagramma ladder SCL

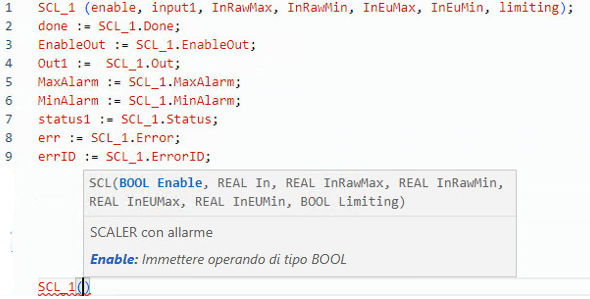

Esempio di Testo strutturato SCL — Esempio di testo strutturato SCL

Istruzioni di controllo dei processi

Esempi di diagrammi di temporizzazione dell'istruzione SCL
