MOVE

L'istruzione MOVE assegna il valore di ingresso (i1) a un'uscita (o1).
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Per i programmi a Testo strutturato, utilizzare l'operatore Equal (=) anziché MOVE.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
MOVE
MOVE
Parametri MOVE
Parametro
Tipo di parametro
Tipo di dati
Descrizione
EN
Ingresso
BOOL
Quando è impostato su vero, l'istruzione è abilitata.
  • TRUE: Eseguire il calcolo corrente.
  • FALSE: Non viene eseguito alcun calcolo.
Applicabile alle programmazioni in diagramma ladder.
i1
Ingresso
BOOL
DINT
REAL
TIME
STRING
SINT
USINT
INT
UINT
UDINT
LINT
ULINT
DATE
LREAL
BYTE
WORD
DWORD
LWORD
Input e output devono utilizzare lo stesso tipo di dati.
o1
Uscita
BOOL
DINT
REAL
TIME
STRING
SINT
USINT
INT
UINT
UDINT
LINT
ULINT
DATE
LREAL
BYTE
WORD
DWORD
LWORD
Input e output devono utilizzare lo stesso tipo di dati.
ENO
Uscita
BOOL
Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.

Esempi di MOVE

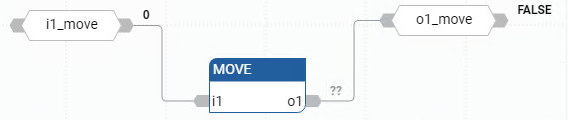

Esempio di Diagramma a blocchi funzione MOVE
Esempio di Diagramma a blocchi funzione MOVE
Esempio di Diagramma Ladder MOVE
Esempio di Diagramma Ladder MOVE
(* ST equivalence: *)
ao23 := ai10;
