COP (copia)

Copia i dati binari nell'elemento di origine per l'elemento di destinazione. L'elemento di origine rimane invariato.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E, L50E e L70E.

Parametri COP
Parametro	Tipo di parametro	Tipo di dati		Descrizione
Enable	Ingresso	BOOL		Abilitazione del blocco istruzione. COP è attivato in base al livello. TRUE: esegue la copia. FALSE: il blocco funzione non è attivo.
Src	Ingresso	BOOL SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD REAL TIME DATE STRING LWORD ULINT LINT LREAL	L'elemento di origine per la copia, array unidimensionale o non array. Se l'origine è un tipo di dati STRINGA, la destinazione deve essere un tipo di dati STRINGA o un USINT (UCHAR e BYTE). In caso contrario, viene segnalata una mancata corrispondenza tra tipi di dati.
SrcOffset	Ingresso	UINT		Il parametro di ingresso che definisce il punto di partenza di un array unidimensionale all'interno dei dati di origine per avviare il processo di copia. Impostare l'offset su 0: Se non è un tipo di dati array oppure Per copiare dal primo elemento per un tipo di dati array unidimensionale.
Dest	Ingresso	BOOL SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD REAL TIME DATE STRING LWORD ULINT LINT	L'elemento di destinazione in cui memorizzare il valore copiato dall'elemento sorgente unidimensionale array o non array. Se la destinazione è un tipo di dati STRING, l'origine deve essere un tipo di dati STRING o un USINT (UCHAR e BYTE). In caso contrario, viene segnalata una mancata corrispondenza tra tipi di dati.
DestOffset	Ingresso	UINT		Il parametro di ingresso che definisce il punto di partenza all'interno dei dati di destinazione in cui memorizzare gli elementi copiati. Impostare l'offset su 0: Se non è un tipo di dati array oppure Per copiare dal primo elemento per un tipo di dati array unidimensionale.
Length	Ingresso	UINT		Il numero di elementi di destinazione da copiare. Quando la destinazione è un tipo di dati STRINGA, indica il numero di stringhe da copiare.
Swap	Ingresso	BOOL		Lo scambio di byte avviene prima dell'estrazione e della manipolazione dei parametri alti e bassi a 8 bit Se Swap è abilitato, l'ordine dei byte viene invertito prima dell'elaborazione dei byte alti e bassi. Ad esempio, un valore a 16 bit come 0x1234, con 0x12 byte alto e 0x34 byte basso, avrebbe l'ordine dei byte invertito a 0x3412. Se Swap è disabilitato, i byte alti e bassi rimangono nell'ordine originale. Ad esempio, in un valore a 16 bit come 0xABCD, dove il byte alto è 0xAB e il byte basso è 0xCD, l'ordine dei byte rimane lo stesso. Un'operazione di scambio non avviene se: Il tipo di dati di origine o di destinazione è una STRING oppure Sia i dati di origine che quelli di destinazione hanno lunghezza 1 byte.
Sts	Uscita	UINT		Stato dell'operazione di copia. Le definizioni del parametro Sts sono definite nei codici di stato COP.
ENO	Uscita	BOOL		Abilita l'uscita. Applicabile solo alle programmazioni in diagramma ladder.

Codici di stato (Sts) del COP
Codice dello stato COP	Descrizione stato
0x00	Nessuna azione intrapresa (non abilitato).
0x01	Blocco funzione COP con successo.
0x02	La destinazione presenta byte residui durante la copia dalla stringa.
0x03	I dati di origine sono troncati.
0x04	La lunghezza di copia non è valida.
0x05	Il tipo di dati non corrisponde con il tipo di dati stringa come origine o destinazione.
0x06	La dimensione dei dati di origine è troppo ridotta per la copia.
0x07	La dimensione dei dati di destinazione è troppo ridotta per la copia.
0x08	Offset dei dati di origine non valido.
0x09	Offset dei dati di destinazione non valido.
0x0A	I dati non sono validi o nell'origine o nella destinazione.

Esempi di COP

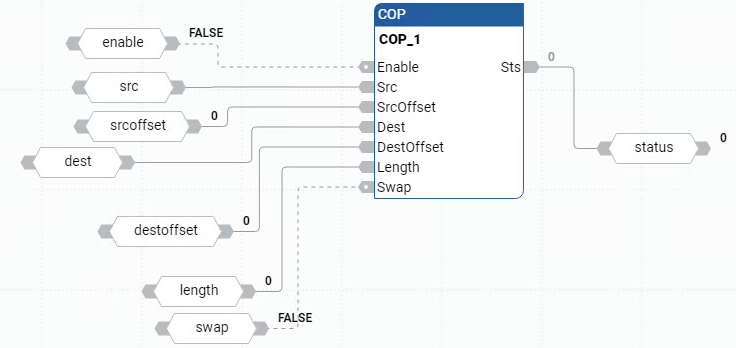

Esempio di Diagramma a blocchi funzione COP — Esempio di diagramma a blocchi funzionali COP

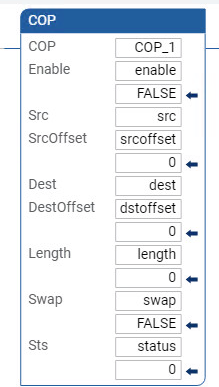

Esempio di Diagramma Ladder COP — Esempio di diagramma ladder COP

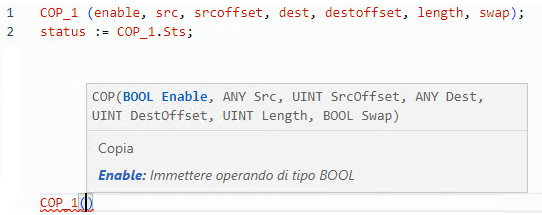

Esempio di Testo strutturato COP — Esempio di testo strutturato COP

Istruzioni Sposta/Copia

Copia in un tipo di dati differente

Esempio di array della stringa COP
