PLUGIN_WRITE (scrittura plug-in)

L'istruzione PLUGIN_WRITE scrive un blocco di dati su qualsiasi hardware di modulo plug-in generico.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori L20E, L50E e L70E.
PLUGIN_WRITE
PLUGIN_WRITE
Parametri PLUGIN_WRITE
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitazione del blocco istruzione.
  • TRUE: esegue il plug-in di scrittura.
  • FALSE: nessuna operazione di scrittura dati.
SlotID
Ingresso
UINT
Numero dello slot plug-in.
ID slot = 1,2,3,4,5 (iniziando dal primo slot a sinistra = 1).
AddrOffset
Ingresso
UINT
Offset indirizzo dei primi dati da scrivere, calcolando dal primo byte del modulo plug-in generico.
DataLength
Ingresso
UINT
Il numero di byte da scrivere.
DataArray
Ingresso
USINT
Dati da scrivere nel modulo plug-in generico.
Sts
Uscita
UINT
Codici di stato PLUGIN_WRITE.
Codici di stato (Sts):
  • 0x00: blocco funzione non abilitato (nessuna operazione).
  • 0x01: Operazione plug-in riuscita.
  • 0x02: Operazione plug-in non riuscita a causa di un ID slot non valido.
  • 0x03: Operazione plug-in non riuscita perché non è un modulo plug-in generico valido.
  • 0x04: Operazione plug-in non riuscita a causa di dati utilizzati fuori intervallo.
  • 0x05: Operazione plug-in non riuscita a causa di un errore di parità in accesso dati.
ENO
Uscita
BOOL
Abilita uscita.
Applicabile solo alle programmazioni in diagramma ladder.

Esempi di PLUGIN_WRITE

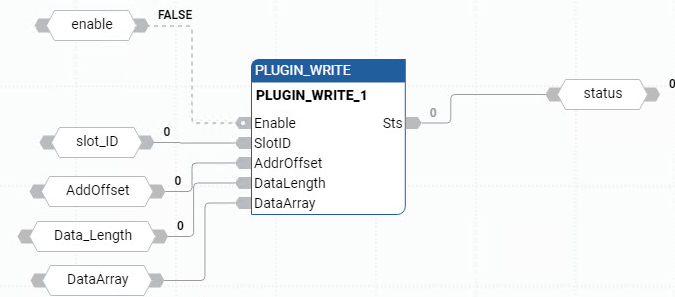

Esempio di diagramma a blocchi funzionali PLUGIN_WRITE
Esempio di Diagramma a blocchi funzione PLUGIN_WRITE

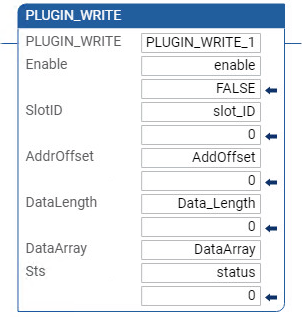

Esempio di diagramma ladder PLUGIN_WRITE
Esempio di Diagramma Ladder PLUGIN_WRITE

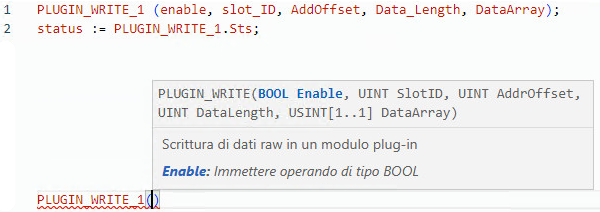

Esempio di testo strutturato PLUGIN_WRITE
Esempio di Testo strutturato PLUGIN_WRITE
