PLUGIN_RESET (reimpostazione plug-in)

L'istruzione PLUGIN_RESET reimposta qualsiasi hardware di modulo plug-in generico. Dopo la reimpostazione dell'hardware, il modulo plug-in generico è pronto per la configurazione e il funzionamento.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E, L50E e L70E.

Parametri PLUGIN_RESET
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Enable	Ingresso	BOOL	Abilitazione del blocco istruzione. TRUE: esegue la reimpostazione del plug-in. FALSE: nessuna operazione di reimpostazione.
SlotID	Ingresso	UINT	Numero dello slot plug-in. ID slot = 1,2,3,4,5 (iniziando dal primo slot a sinistra = 1).
Sts	Uscita	UINT	Codici di stato PLUGIN_RESET. Codici di stato (Sts): 0x00: blocco funzione non abilitato (nessuna operazione). 0x01: Operazione plug-in riuscita. 0x02: Operazione plug-in non riuscita a causa di un ID slot non valido. 0x03: Operazione plug-in non riuscita perché non è un modulo plug-in generico valido. La configurazione del modulo 2080-MOT-HSC è in modalità istruzione contatore ad alta velocità. 0x04: Operazione plug-in non riuscita a causa di dati utilizzati fuori intervallo. 0x05: Operazione plug-in non riuscita a causa di un errore di parità in accesso dati.
ENO	Uscita	BOOL	Abilita uscita. Applicabile solo alle programmazioni in diagramma ladder.

Esempi di PLUGIN_RESET

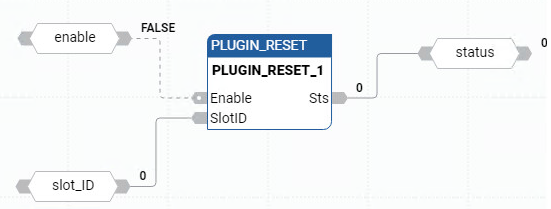

Esempio di Diagramma a blocchi funzione PLUGIN_RESET — Esempio di diagramma a blocchi funzionali PLUGIN_RESET

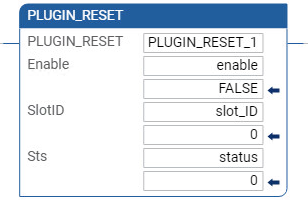

Esempio di Diagramma Ladder PLUGIN_RESET — Esempio di diagramma ladder PLUGIN_RESET

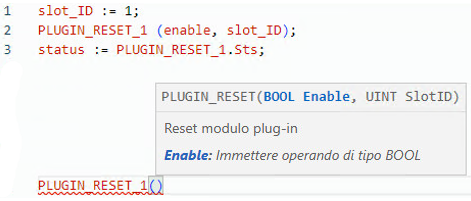

Esempio di Testo strutturato PLUGIN_RESET — Esempio di testo strutturato PLUGIN_RESET
