PLUGIN_READ (lettura plug-in)

L'istruzione PLUGIN_READ legge i dati da un modulo plug-in generico.

Quando non è presente un modulo plug-in generico, tutti i valori tornano a zero (0).

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E, L50E e L70E.

Parametri PLUGIN_READ
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Enable	Ingresso	BOOL	Abilitazione del blocco istruzione. TRUE: esegue la lettura UPM. FALSE: nessuna lettura e i dati all'interno del vettore dati non sono validi.
SlotID	Ingresso	UINT	Numero dello slot plug-in. ID slot = 1,2,3,4,5 (iniziando dal primo slot a sinistra = 1).
Offset	Ingresso	UINT	Offset di indirizzo dei primi dati da leggere, calcolando dal primo byte del modulo plug-in generico.
DataLength	Ingresso	UINT	Il numero di byte da leggere.
DataArray	Ingresso	USINT	Un array usato per archiviare i dati letti dal modulo plug-in generico.
Sts	Uscita	UINT	Codici di stato per PLUGIN_READ. Codici di stato (Sts): 0x00: blocco funzione non abilitato (nessuna operazione). 0x01: Operazione plug-in riuscita. 0x02: Operazione plug-in non riuscita a causa di un ID slot non valido. 0x03: Operazione plug-in non riuscita perché non è un modulo plug-in generico valido. 0x04: Operazione plug-in non riuscita a causa di dati utilizzati fuori intervallo. 0x05: Operazione plug-in non riuscita a causa di un errore di parità in accesso dati.
ENO	Uscita	BOOL	Abilita uscita. Applicabile solo alle programmazioni in diagramma ladder.

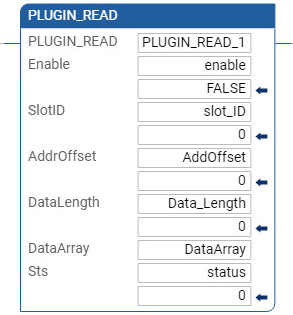

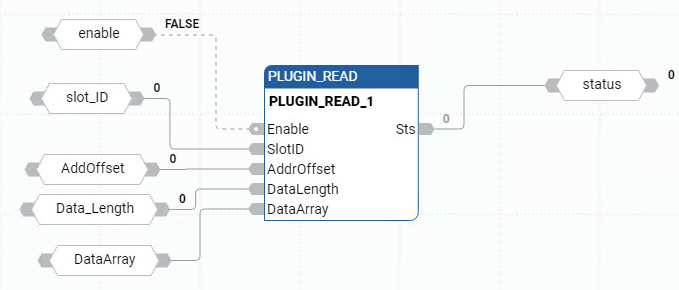

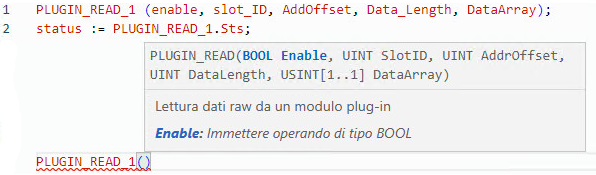

Esempi di PLUGIN_READ
