PLUGIN_INFO (informazioni sui plug-in)
L'istruzione PLUGIN_INFO legge le informazioni sul modulo da un modulo plug-in generico o di espansione.
Se non è presente un modulo plug-in generico o di espansione, tutti i valori sono reimpostati su zero (0).
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori L20E, L50E e L70E.
PLUGIN_INFO
Parametro | Tipo di parametro | Tipo di dati | Descrizione |
|---|---|---|---|
Enable | Ingresso | BOOL | Abilitazione del blocco istruzione.
|
SlotID | Ingresso | UINT | Numero di slot del plug-in:
Numero di slot di espansione:
|
ModID | Uscita | UINT | ID fisico del modulo generico plug-in.
|
VendorID | Uscita | UINT | L'ID fornitore del modulo plug-in o di espansione generico. Per i prodotti Allen Bradley, ID fornitore = 1. Se un modulo plug-in o di espansione non è presente, VendorID = 0x0000. |
ProductType | Uscita | UINT | Tipo di prodotto del modulo plug-in o di espansione generico. Se un modulo plug-in o di espansione non è presente, ProductType = 0x0000. |
ProductCode | Uscita | UINT | Codice prodotto del modulo plug-in o di espansione generico. Se un modulo plug-in o di espansione non è presente, ProductCode = 0x0000. |
ModRevision | Uscita | UINT | Informazioni sulla revisione del modulo plug-in generico o di espansione. Se un modulo plug-in o di espansione non è presente, ModRevision = 0x0000. |
ENO | Uscita | BOOL | Abilita uscita. Applicabile solo alle programmazioni in diagramma ladder. Diagramma ladder aggiunge automaticamente l'uscita ENO. |
Esempi di PLUGIN_INFO

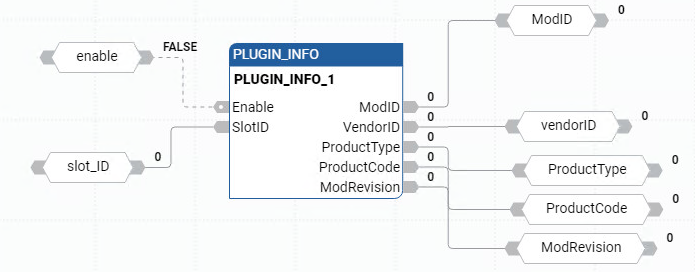

Esempio di diagramma a blocchi funzionali PLUGIN_INFO

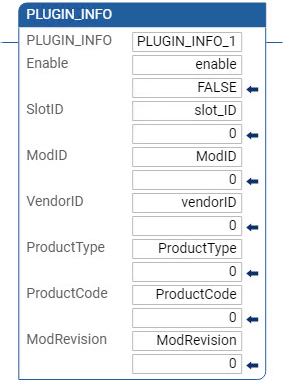

Esempio di diagramma ladder PLUGIN_INFO

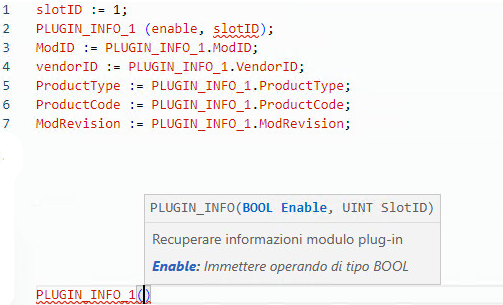

Esempio di testo strutturato PLUGIN_INFO

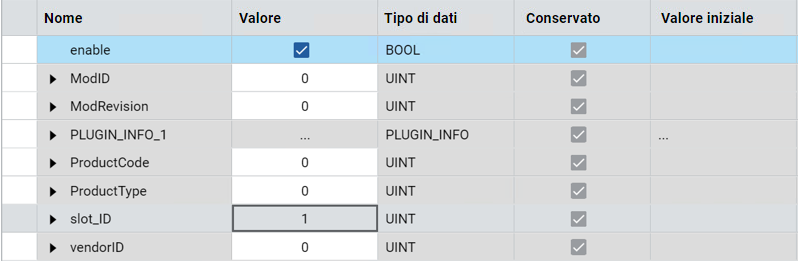

Risultati
