Aggiungere un blocco funzione MSG_CIPSYMBOLIC, variabili e un contatto

Utilizzare i passaggi seguenti per aggiungere un blocco funzione MSG_CIPSYMBOLIC, le variabili di ingresso e un contatto a un diagramma ladder.
Per aggiungere un blocco funzione MSG_CIPSYMBOLIC, variabili e un contatto
  1. Aggiungere un terzo ramo effettuando una delle seguenti operazioni:
    • Dalla
      Casella degli strumenti
      , trascinare il pulsante Aggiungi diramazione e posizionarlo sotto il secondo ramo del ladder.
    • Selezionare il secondo ramo, quindi selezionare
      ALT+MAIUSC+R
      .
  2. Aggiungere il blocco funzione MSG_CIPSYMBOLIC effettuando una delle seguenti operazioni:
    • In
      Casella degli strumenti
      , in
      Ricerca
      , immettere
      MSG_CIPSYMBOLIC
      , quindi trascinarlo in una posizione valida sul terzo ramo del ladder.
    • Selezionare il terzo ramo, quindi nella
      Casella degli strumenti
       fare doppio clic su
      MSG_CIPSYMBOLIC
      . Il blocco funzione
      MSG_CIPSYMBOLIC
       viene aggiunto in una posizione valida sul terzo ramo del ladder.
  3. Creare variabili.
    1. Nel blocco funzione
      MSG_CIPSYMBOLIC
       fare clic con il pulsante destro del mouse su ciascuna variabile e selezionare
      Nuova variabile
       per ogni parametro.
    2. In
      Nuova variabile
      , immettere il nome della variabile per ciascun parametro in base alla tabella seguente.
      Parametri e variabili
      Parametro
      Nome variabile
      MSG_CIPSYMBOLIC
      MSG_WriteVariable
      CtrlCfg
      A_CtrlCfg
      SymbolicCfg
      A_SymCfg
      TargetCfg
      A_TarCfg
      Data
      A_Data
  4. In
    Organizzatore progetto
    , sotto il programma e fare doppio clic su
    Variabili locali
     per aprire la griglia di variabili locali.
  5. Nella griglia di variabili locali, eseguire una delle seguenti operazioni:
    1. Per la variabile A_Data, fare doppio clic sulla cella
      Dimensione
       e modificare la dimensione dell'array in [1...4].
    2. Configurare i valori iniziali per _CtrlCfg in base alla seguente tabella.
      Valori iniziali per A_Data
      Parametro
      Valore iniziale
      A_CtrlCfg.Cancel
      Lasciare vuoto
      A_CtrlCfg.TriggerType
      300
      A_Ctrlcfg.StrMode
      Lasciare vuoto
    3. Configurare i valori iniziali per A_SymCfg in base alla seguente tabella.
      Valori iniziali per A_SymCfg
      Parametro
      Valore iniziale
      A_SymCfg.Service
      1
      A_SymCfg.Symbol
      'UDINT_FromA'
      A_SymCfg.Count
      Lasciare vuoto
      A_SymCfg.DataType
      200
      A_SymCfg.Offset
      200
    4. Configurare i valori iniziali per A_TarCfg in base alla seguente tabella.
      Valori iniziali per A_TarCfg
      Parametro
      Valore iniziale
      A_TarCfg.Path
      '4,192.168.1.19'
      A_TarCfg.CipConnMode
      1
      A_TarCfg.UcmmTimeout
      0
      A_TarCfg.ConnMsgTimeout
      0
      A_TarCfg.ConnClose
      Lasciare vuoto
  6. Aggiungere un contatto effettuando una delle seguenti operazioni:
    • In
      Casella degli strumenti
      , in
      Ricerca
      , immettere
      XIC
      , quindi trascinarlo a sinistra dell'input del blocco funzione MSG_CIPSYMBOLIC sul terzo ramo del ladder.
    • Selezionare il terzo ramo, quindi nella
      Casella degli strumenti
       fare doppio clic su
      XIC
      . L'XIC viene aggiunto a sinistra dell'ingresso del blocco funzione MSG_CIPSYMBOLIC.
  7. Creare una variabile per il contatto.
    1. Sul terzo ramo, fare clic con il pulsante destro del mouse sullo
      XIC
      , quindi selezionare
      Nuova variabile
      .
    2. In
      Nuova variabile
       immettere il nome della variabile
      WriteValue
      , quindi selezionare
      Crea
      .

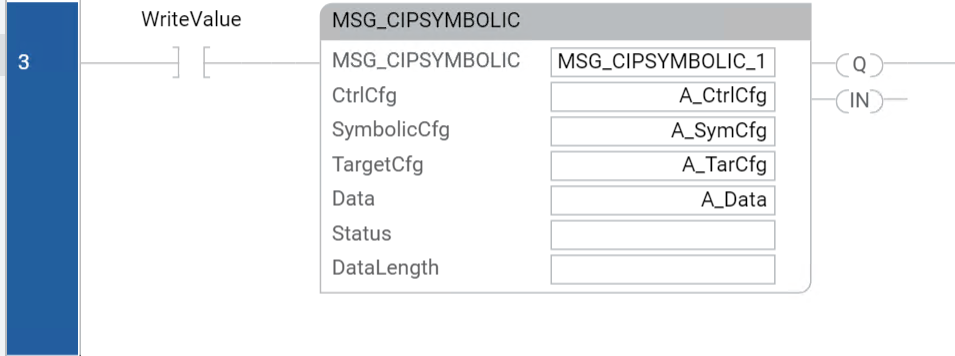

Il terzo ramo del programma Diagramma Ladder deve avere l'aspetto simile a quello raffigurato nella seguente immagine.
Il terzo ramo di MSG_CIPSYMBOLIC
