Aggiunta di un blocco funzione COP, di variabili e di un contatto (MSG_CIPSYMBOLIC)

L'istruzione COP si utilizza per convertire i dati immessi nel tipo di dati di destinazione, in modo che sia compatibile con la variabile del controllore.
Per aggiungere un blocco funzione COP, variabili e un contatto (MSG_CIPSYMBOLIC)
  1. Aggiungere un controllore.
    1. In
      Organizzatore progetto
      , selezionare
      Nuovo dispositivo
      .
    2. In
      Aggiungi dispositivo
      , selezionare la casella di controllo accanto al controllore 2080-L50E0-48QVB.
    3. In
      Selezione
       immettere il nome del controllore, quindi selezionare
      Aggiungi
      .
  2. Aggiungere un programma diagramma ladder.
    1. In
      Organizzatore progetto
      , espandere il nodo del controllore.
    2. Fare clic con il pulsante destro del mouse su
      Programmi
       e selezionare
      Nuovo programma
      .
    3. In
      Nuovo programma
      , nella casella
      Nome
      , immettere
      CIPSymbolicMessage
      .
    4. Verificare che il tipo di programma sia
      Diagramma ladder
      .
    5. Selezionare
      Crea
      .
  3. Aggiungere un blocco funzione COP.
    1. In
      Organizzatore progetto
      , fare doppio clic su
      CIPSymbolicMessage
       per aprire il programma.
    2. Nella
      Casella degli strumenti
      , in
      Ricerca
      , immettere
      COP
      , quindi trascinare il blocco funzione in una posizione valida nell'editor di linguaggio o fare doppio clic su
      COP
       per aggiungerlo all'editor di linguaggio.
  4. Aggiungere variabili COP e valori iniziali.
    1. In
      Organizzatore progetto
      , sotto il programma creato, fare doppio clic su
      Variabili locali
      .
    2. Nella griglia di variabili locali, aggiungere le variabili secondo la tabella seguente.
      Variabili COP e valori iniziali
      Parametro
      Nome variabile
      Tipo di dati
      Src
      ValueToWrite
      Array UDINT
      Valore iniziale: 987654321
      SrcOffset
      0
      UINT
      Dest
      A_Data
      Array USINT
      DestOffset
      0
      UINT
      Length
      4
      UINT
      Swap
      TRUE
      BOOLEAN
      STS
      COPsts
      Array UINT
  5. Creare vettori.
    1. Per ValueToWrite, fare doppio clic su
      Dimensione
       e modificare la dimensione dell'array in [1..1].
    2. Per A_Data, fare doppio clic su
      Dimensione
       e modificare la dimensione dell'array in [1..4].
  6. Aggiungere un contatto.
    1. Nella casella
      Ricerca
       della
      Casella degli strumenti
      , immettere
      XIC
      .
    2. In
      Casella degli strumenti
      , trascinare lo XIC a sinistra dell'ingresso del blocco funzione COP sul primo ramo del ladder.
    3. Fare clic con il pulsante destro del mouse sullo XIC, quindi selezionare
      Nuova variabile
      .
    4. In
      Nuova variabile
       immettere il nome della variabile
      Convert_Data
       per l'XIC, quindi selezionare
      Crea
      .

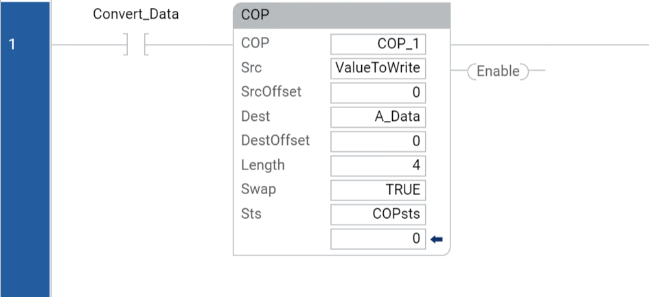

Il primo ramo del programma diagramma ladder per la messaggistica MSG_CIPSYMBOLIC ha l'aspetto raffigurato nella seguente immagine:
Aspetto del primo ramo della messaggistica MSG_CIPSYMBOLIC
