Processo di esecuzione del messaggio (Rung = TRUE)

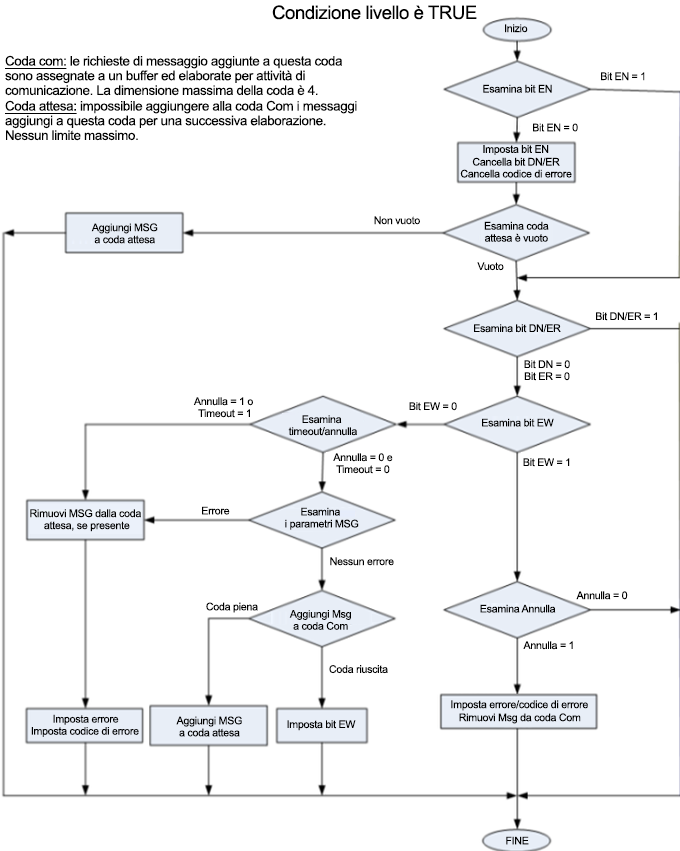

Nel diagramma dei processi sono descritti gli eventi relativi alle istruzioni dei messaggi che si verificano quando la Condizione ramo è True.
Processo di esecuzione del messaggio
- Coda Com: Le richieste di messaggio aggiunte alla coda Com hanno un buffer allocato ed elaborato dall'attività di comunicazione. Il limite di dimensione per la coda è 4.
- Coda Attesa: I messaggi che non è possibile aggiungere alla coda Com sono aggiunti alla coda Attesa per la successiva elaborazione. Per la coda Attesa non è previsto un limite di dimensione.
