MSG_CIPSYMBOLIC (messaggio simbolico per Common Industrial Protocol)

L'istruzione MSG_CIPSYMBOLIC invia un messaggio CIP (Common Industrial Protocol) simbolico tramite un canale Ethernet o una porta seriale.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E, L50E e L70E.

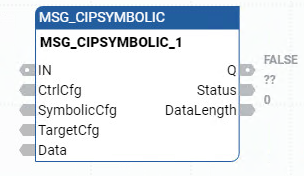

Operazione MSG_CIPSYMBOLIC

Quando è abilitato il blocco funzione, i buffer di ricezione per le operazioni di lettura vengono cancellati sul fronte di salita di Enable.

Argomenti

Parametri MSG_CIPSYMBOLIC
Parametro	Tipo di parametro	Tipo di dati	Descrizione
IN	Ingresso	BOOL	Stato ingresso ramo. TRUE: quando viene rilevato fronte di salita, avvia il blocco istruzione ammesso che l'ultima operazione sia stata completata. FALSE: fronte di salita non rilevato, non attivo.
CtrlCfg	Ingresso	CIPCONTROLCFG	Configurazione per il controllo dell'esecuzione del blocco funzione. Utilizzare i parametri del tipo di dati CIPCONTROLCFG per definire CtrlCfg.
SymbolicCfg	Ingresso	CIPSYMBOLICCFG	Informazioni di lettura e scrittura per il simbolo.
TargetCfg	Ingresso	CIPTARGETCFG	Configurazione del dispositivo di destinazione. Utilizzare i parametri del tipo di dati CIPTARGETCFG per definire TargetCfg.
Data	Ingresso	USINT[1..1]	Il comando di lettura memorizza i dati restituiti dal server. Il comando di scrittura inserisce nel buffer i dati da inviare al server. Quando un MSG è attivato o riattivato, Data viene cancellato per il comando Lettura MSG.
Q	Uscita	BOOL	Gli output di questa istruzione sono aggiornati in modo asincrono rispetto alla scansione del programma. L'output Q non è utilizzabile per riattivare l'istruzione, in quanto IN viene attivato sul fronte. TRUE: istruzione MSG terminata con successo. FALSE: istruzione MSG non terminata.
Status	Uscita	CIPSTATUS	Stato esecuzione blocco funzione Quando un MSG è attivato o riattivato, tutti gli elementi in Status vengono ripristinati. L'uscita dello status è definita in Tipo di dati CIPSTATUS.
DataLength	Uscita	UINT	Numero di byte dati per servizio Lettura. Per servizio Scrittura il numero è 0. Quando un MSG è attivato o riattivato, DataLength viene ripristinato su 0 per il comando Lettura MSG.

Esempi di MSG_CIPSYMBOLIC

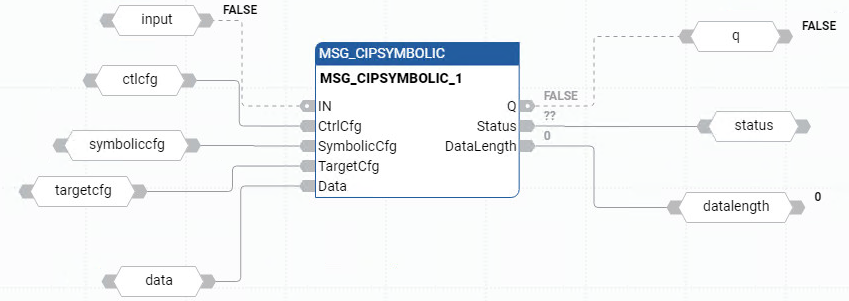

Esempio di Diagramma a blocchi funzione MSG_CIPSYMBOLIC — Esempio di diagramma a blocchi funzionali MSG_CIPSYMBOLIC

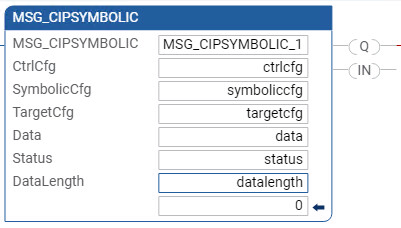

Esempio di Diagramma Ladder MSG_CIPSYMBOLIC — Esempio di diagramma ladder MSG_CIPSYMBOLIC

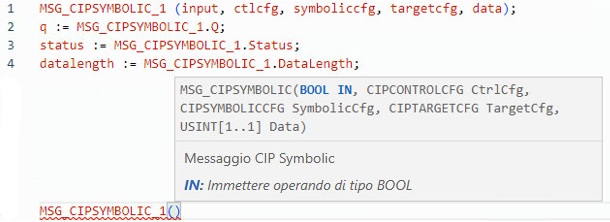

Esempio di Testo strutturato MSG_CIPSYMBOLIC — Esempio di testo strutturato MSG_CIPSYMBOLIC
