Diagramma di temporizzazione dell'esecuzione del messaggio (il messaggio viene annullato)

Nella seguente tabella sono descritte le condizioni dei messaggi e lo status dei bit per ogni passo dell'esecuzione identificato nel diagramma di temporizzazione, quando viene cancellato un messaggio.
Condizioni del messaggio e dello status di bit quando un messaggio viene annullato
Passo
Descrizione messaggio
Stato dei bit
1
La condizione Rung passa a TRUE. L'esecuzione del messaggio è abilitata.
Il bit EN è impostato.
Tutti gli altri bit vengono cancellati.
2
Il buffer del messaggio viene acquisito.
Il bit EW è impostato.
3
Esecuzione del messaggio annullata.
Il bit ER è impostato.
I bit EW e ST non cambiano.
4
La condizione Rung passa a FALSE.
Il bit EN è cancellato.
5
La condizione Rung passa a TRUE.
L'ingresso Annulla è cancellato.
Viene avviata l'esecuzione del blocco funzione.

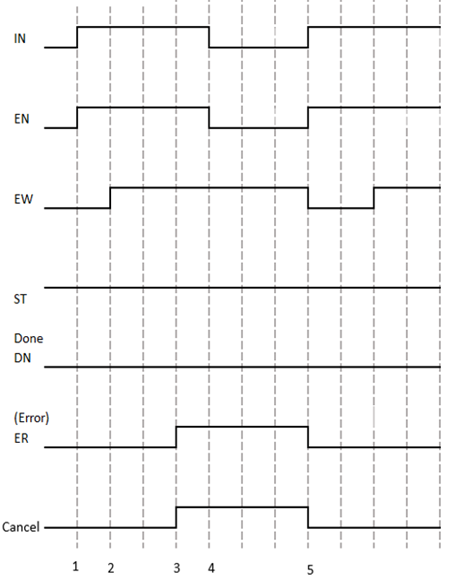

Diagramma di temporizzazione quando il messaggio viene cancellato

Diagramma di temporizzazione quando il messaggio viene cancellato
Diagramma di temporizzazione quando il messaggio viene cancellato
