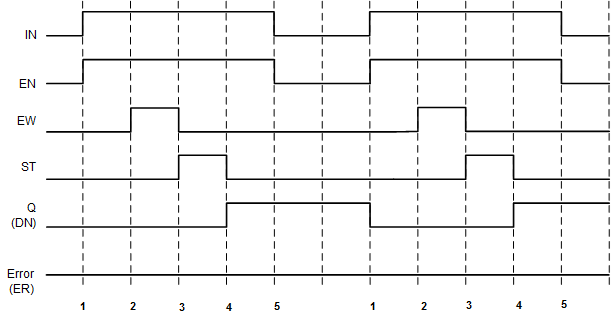

Diagramma di temporizzazione dell'esecuzione del messaggio (Rung = TRUE)
Nella seguente tabella sono descritte le condizioni dei messaggi e lo stato dei bit per ogni passo dell'esecuzione identificato nel diagramma di temporizzazione, finché la condizione Rung rimane True.
Passo | Descrizione messaggio | Status dei bit |
|---|---|---|
1 | La condizione Rung passa a TRUE. L'esecuzione del messaggio è abilitata. | Il bit EN è impostato. Tutti gli altri bit vengono cancellati. |
2 | Il buffer di controllo dei messaggi viene acquisito. A questo punto i dati di ingresso (vale a dire, il parametro "data" per i messaggi di scrittura) vengono copiati per la trasmissione. Le modifiche successive ai dati di ingresso non verranno applicate al messaggio trasmesso. | Il bit EW è impostato. |
3 | Inizia la trasmissione del messaggio. | Il bit EW è cancellato. Il bit ST viene impostato. |
4 | Viene ricevuta la risposta al messaggio. | Il bit ST viene cancellato. Il bit DN viene impostato. |
5 | La condizione Rung passa a FALSE. | Il bit EN è cancellato. |
Diagramma di temporizzazione per (Rung = TRUE)
Diagramma di temporizzazione per (Rung = TRUE)
