SHR (spostamento a destra)

L'istruzione SHR sposta a destra i 32 bit di un intero e replica il bit più a sinistra (bit significativo) per riempire i bit disponibili.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
SHR
SHR
SHR
Parametri SHR
Parametro
Tipo di parametro
Tipo di dati
Descrizione
EN
Ingresso
BOOL
Quando è impostato su vero, l'istruzione è abilitata.
  • TRUE: Eseguire il calcolo corrente.
  • FALSE: Non viene eseguito alcun calcolo.
Applicabile alle programmazioni in diagramma ladder.
IN
Ingresso
DINT
Qualsiasi valore intero.
NbS
Ingresso
DINT
Numero di spostamenti (shift) di 1 bit (in set [1..31]).
SHR
Uscita
DINT
Valore spostato a destra. Non vi sono effetti se NbS <= 0. Se un valore di 0, sostituisce il bit più significativo.
ENO
Uscita
BOOL
Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.

Esempi di SHR

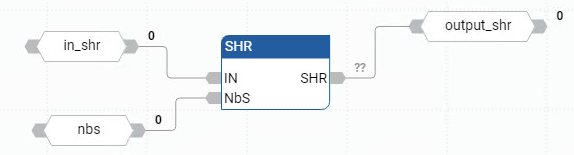

Esempio di diagramma a blocchi funzionali SHR
Esempio di Diagramma a blocchi funzione SHR
Esempio di diagramma ladder SHR
Esempio di Diagramma Ladder SHR

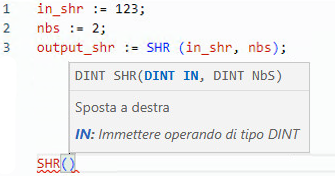

Esempio di testo strutturato SHR
Esempio di Testo strutturato SHR
(* ST Equivalence: *)
result := SHR (register,1);
(* register = 2#1100_1101_0011_0101 *)
(* result = 2#0110_0110_1001_1010 *)

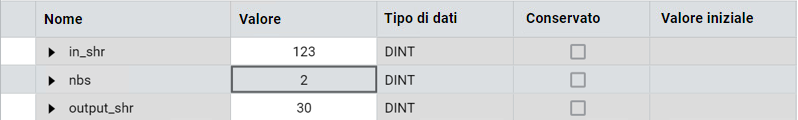

Risultati
Risultati
