SHL (spostamento a sinistra)

Per gli integer a 32-bit, l'istruzione SHL sposta gli integer a sinistra e inserisce 0 nel bit meno significativo.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.

SHL

Parametri SHL
Parametro	Tipo di parametro	Tipo di dati	Descrizione
EN	Ingresso	BOOL	Quando è impostato su vero, l'istruzione è abilitata. TRUE: Eseguire il calcolo corrente. FALSE: Non viene eseguito alcun calcolo. Applicabile alle programmazioni in diagramma ladder.
IN	Ingresso	DINT	Qualsiasi valore intero.
NbS	Ingresso	DINT	Numero di spostamenti (shift) di 1 bit (in set [1..31]).
SHL	Uscita	DINT	Valore spostato a sinistra. Non vi sono effetti se NbS <= 0. Se un valore di 0, sostituisce il bit meno significativo.
ENO	Uscita	BOOL	Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.

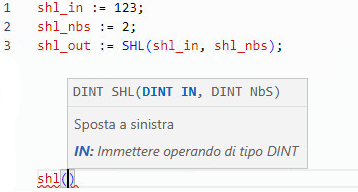

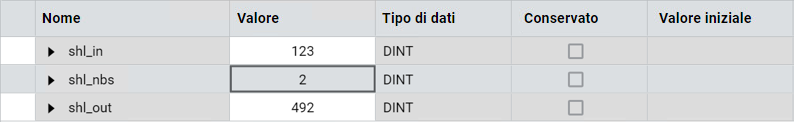

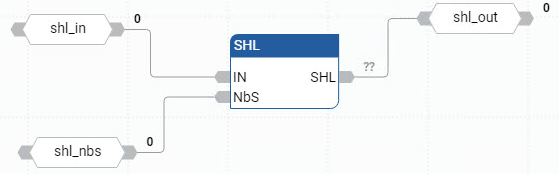

Esempi di SHL

(* ST Equivalence: *)
result := SHL (register,1);
(* register = 2#0100_1101_0011_0101 *)
(* result = 2#1001_1010_0110_1010 *)
