LFU (scarico LIFO)

L'istruzione LFU scarica i dati (8 bit, 16 bit, 32 bit, 64 bit) da un array unidimensionale creato dall'utente denominato stack LIFO. Le istruzioni LFU e LFL vengono utilizzate in coppia.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E, L50E e L70E.

Parametri LFU
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Execute	Ingresso	BOOL	Abilitazione del blocco istruzione. TRUE: se viene rilevato il fronte di salita, avvia l'operazione LFU. FALSE: fronte di salita non rilevato.
Dest	Ingresso	ANY_ELEMENTARY	Contiene il valore esistente nello stack LIFO. Tipi di dati elementari supportati per Dest: DWORD, REAL, TIME, DATE, LWORD, ULINT, LINT, LREAL, BOOL, SINT, USINT, BYTE, INT, UINT, WORD, DINT, UDINT. La stringa non è supportata. Supporta solo variabili e array unidimensionali come Array[1] o Array[Indice].
DestOffset	Ingresso	UINT	Offset elemento di destinazione. Offset elemento se il tipo di destinazione è dati vettore, altrimenti impostare l'offset su 0. Per tipo di dati vettore, per scaricare nel primo elemento, impostare l'offset su 0.
LIFO	Ingresso	ANY_ELEMENTARY	L'indirizzo iniziale dello stack. LIFO deve essere configurato come per le istruzioni LFL e LFU. Tipi di dati elemento supportati: DWORD, REAL, TIME, DWORD, REAL, TIME, DATE, LWORD, ULINT, LINT, LREAL, BOOL, SINT, USINT, BYTE, INT, UINT, WORD, DINT, UDINT. È supportata solo una dimensione. La stringa non è supportata.
LIFOCon	Ingresso	FF_LF_CON	Controllo e configurazione LIFO. La stessa configurazione deve essere definita per le istruzioni LFL e LFU. Per configurare posizione e lunghezza, utilizzare il tipo di dati FF_LF_CON.
Full	Uscita	BOOL	Indica se lo stack LIFO è pieno. TRUE: quando lunghezza è uguale a posizione. FALSE: quando la posizione è maggiore o uguale a zero e minore della lunghezza.
Error	Uscita	BOOL	Indicare la presenza di una condizione di errore. TRUE: l'operazione ha riscontrato un errore. FALSE: l'operazione è stata completata o l'istruzione non è in esecuzione.
ErrorID	Uscita	USINT	Numero univoco che identifica l'errore. Gli errori sono definiti nei codici di errore LFU.
Done	Uscita	BOOL	Indicare quando l'operazione è completata. TRUE: Operazione completata correttamente. FALSE: l'operazione ha rilevato una condizione di errore o l'istruzione LFU non è in esecuzione.

Codici di errore LFL e LFU
Codice di errore	Descrizione errore
0	Nessun errore.
1	Il tipo di dati Src LFL non è supportato.
2	Il tipo di dati Dest LFU non è supportato.
3	Il tipo di dati LIFO non è supportato.
4	I tipi di dati Src e Dest non corrispondono al tipo di dati LIFO. Azione correttiva: Il tipo di dati del parametro Src LFL e del parametro Dest LFU devono corrispondere al tipo di dati dell'array LIFO.
5	LIFO: la dimensione dell'array non è supportata. Azione correttiva: LIFO supporta solo array unidimensionali.
6	Length del controllo LIFOCon supera la dimensione dell'array LIFO. Azione correttiva: Length del controllo LIFOCon non può superare la dimensione dell'array LIFO.
7	Length di LIFOCon supera la lunghezza massima.
8	Length di LIFOCon è zero.
9	Position di LIFOCon supera Length di LIFOCon.
10	Position e Length del controllo LFL sono uguali.
11	Position del controllo LFU è zero.
12	La dimensione dell'array LFL o LFU non è supportata. Azione correttiva: LFL e LFU supportano solo array unidimensionali.
13	LFL o LFU DestOffset supera la dimensione dell'array Dest.

Esempi di LFU

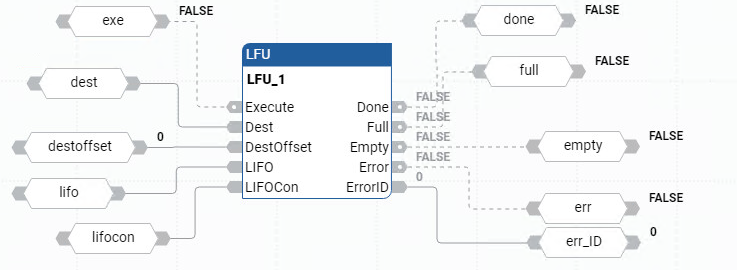

Esempio di Diagramma a blocchi funzione LFU — Esempio di diagramma a blocchi funzionali LFU

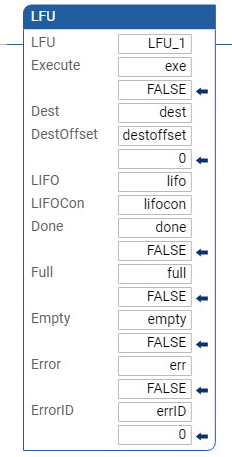

Esempio di Diagramma Ladder LFU — Esempio di diagramma ladder LFU

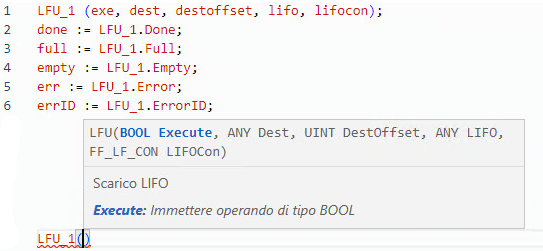

Esempio di Testo strutturato LFU — Esempio di testo strutturato LFU
