BSR (spostamento del bit a destra)

L'istruzione BSR sposta un bit in un elemento array verso destra.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E, L50E e L70E.

Dettagli operazione:

L'istruzione BSR è un processo immediato nella transizione del ramo da false a true e negli aggiornamenti in uscita in modo sincrono. Se Execute è TRUE, il bit più a destra (bit 0 dell'elemento indirizzato da Src + SrcOffset) viene copiato nel bit Unload e tutti i bit nel vettore o all'esterno del vettore vengono spostati a destra di un bit. Length e limite di 16 bit vengono considerati tranne che per i tipi di dati BOOL. Il bit esterno viene quindi spostato sul bit 0 (Src + SrcOffset) del primo elemento.

Per le operazioni di testo intorno, impostare la posizione di BitAddr sull'ultima posizione del bit o sul bit Unload. Un possibile utilizzo dell'istruzione BSL consiste nel tracciare bottiglie in una linea di imbottigliamento dove ogni bit rappresenta una bottiglia.

Parametro di BSR
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Execute	Ingresso	BOOL	Abilitazione istruzioni. TRUE: fronte di salita rilevato, sposta il bit di una posizione a destra. FALSE: fronte di salita non rilevato, non attivare l'operazione BSR.
Scr	Ingresso	ANY_ELEMENTARY	L'indirizzo del (bit) Src da spostare. Tipi di dati supportati: BOOL, DWORD, INT, UINT, WORD, DINT e UDINT. Vettori: Impostare Scr su un indirizzo a base di variabile come Source1, Source1[0] o Source1[1]. Non vettori: Impostare Scr su un indirizzo variabile come Source1.
SrcOffset	Ingresso	UINT	Se SrcOffset è 0, iniziare dal primo elemento. Vettori: Impostare SrcOffset su 0. Se impostato su Source1[0] o Source1[1], si verifica l'errore "L'offset di origine supera le dimensioni del vettore". Non vettori: Impostare SrcOffset su 0; in caso contrario si verifica l'errore "L'offset di origine supera le dimensioni del vettore"
BitAddr	Ingresso	BOOL	Posizione del bit spostato in Src.
Length	Ingresso	UINT	Lunghezza contiene il numero di bit presenti in Src da spostare. Supporta lo spostamento tra elementi dell'array. Per il tipo di dati BOOL, il numero di Booleani presenti nel vettore da spostare. Per i tipi di dati a 16 e 32 bit, i bit vengono spostati in multipli di 16, ad esempio 16, 32 e 64. Se Length non è un multiplo esatto di 16, il numero di bit spostati è il limite successivo di 16 bit. Length si basa sulla dimensione del tipo di dati. Se la Length supera l'intervallo, viene generato l'errore "L'offset di origine supera le dimensioni dell'array". I valori di Length sono: BOOL: 1 Parola da 16 bit: 1-16 Parola da 32 bit: 1-32 Parola da 64 bit: 1-64
Unload	Uscita	BOOL	Bit spostato fuori dall'indirizzo Src.
Error	Uscita	BOOL	Se si verifica un errore, Error viene impostato su true.
ErrorID	Uscita	USINT	Se si verifica un errore, ErrorID contiene il codice dell'errore.
Done	Uscita	BOOL	Se TRUE, l'operazione è stata completata. Se FALSE, l'operazione ha rilevato una condizione di errore.

Codici di errore BSR
Codice di errore	Descrizione errore
01	Dimensione non supportata.
02	Tipo di dati non supportato.
03	La lunghezza dei bit supera 2048.
04	L'offset di origine supera la dimensione dell'array.
05	La lunghezza dei bit supera la dimensione dell'array.
07	Parametro non valido.

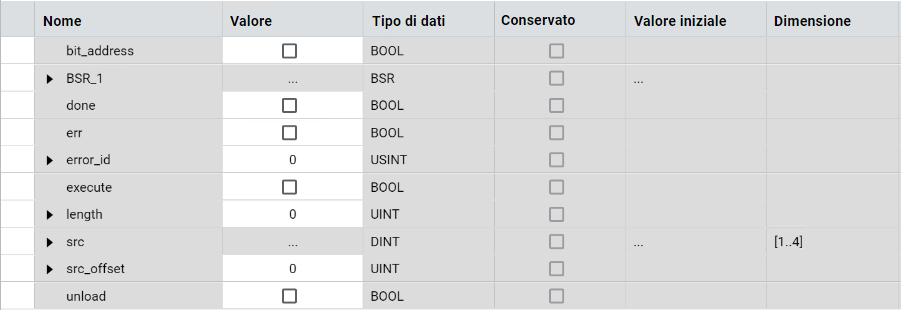

Esempi di BSR

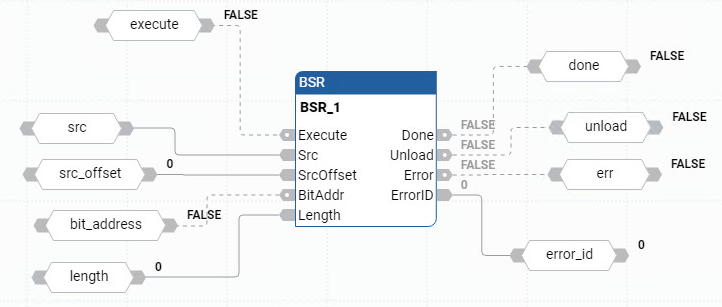

Esempio di diagramma a blocchi funzionali BSR

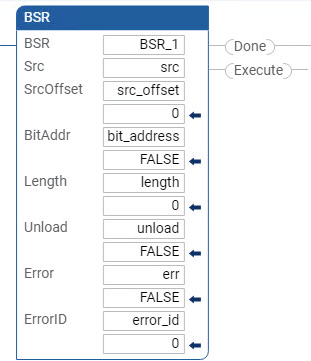

Esempio di Diagramma Ladder BSR — Esempio di diagramma ladder BSR

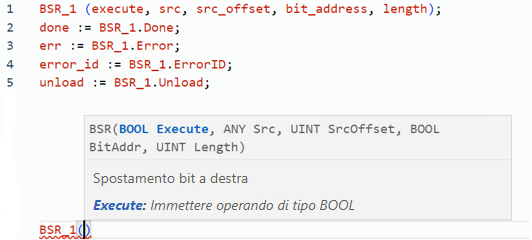

Esempio di Testo strutturato BSR — Esempio di testo strutturato BSR
