TDF (differenza di tempo)

L'istruzione TDF calcola la differenza di tempo tra TimeA e TimeB.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
TDF
TDF
Parametri TDF
Parametro
Tipo di parametro
Tipo di dati
Descrizione
EN
Ingresso
BOOL
Abilitazione istruzioni.
  • TRUE: Eseguire il calcolo corrente.
  • FALSE: Non viene eseguito alcun calcolo.
Applicabile alle programmazioni in diagramma ladder.
TimeA
Ingresso
TIME
Il tempo di avvio per il calcolo della differenza di tempo.
TimeB
Ingresso
TIME
Il tempo di fine per il calcolo della differenza di tempo.
ENO
Uscita
BOOL
Abilita uscita.
Applicabile alle programmazioni in diagramma ladder.
TDF
Uscita
TIME
La differenza di tempo tra le due ore in ingresso.
TDF è il nome o ID PIN.

Esempi di TDF

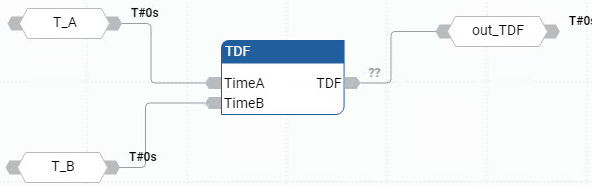

Esempio di diagramma a blocchi funzionali TDF
Esempio di Diagramma a blocchi funzione TDF
Esempio di Diagramma Ladder TDF
Esempio di Diagramma Ladder TDF

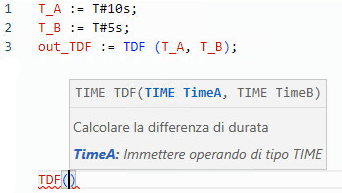

Esempio di testo strutturato TDF
Esempio di Testo strutturato TDF
(* ST Equivalence: *)

TESTTIMEDIFF := TDF(TESTTIME1, TESTTIME2) ;

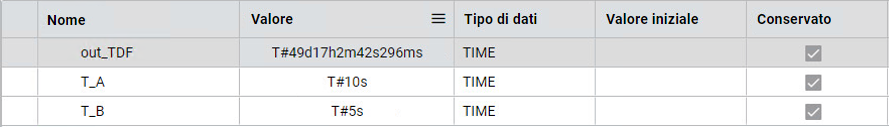

Risultati
Risultati
