RTC_SET (impostare Real-Time Clock)

L'istruzione RTC_SET imposta i dati RTC (orologio in tempo reale) sulle informazioni del modulo RTC.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
RTC_SET
RTC_SET
Parametri RTC_SET
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitazione del blocco istruzione.
  • TRUE: esegue RTC_SET con le informazioni su RTC dall'ingresso. Eseguito in genere per 1 scansione del programma durante l'aggiornamento di RTC.
  • FALSE: Non esegue RTC_SET. Impostare su FALSE per utilizzare RTC normalmente.
RTCEnable
Ingresso
BOOL
  • TRUE: Per abilitare RTC con i dati RTC specificati.
  • FALSE: Per disabilitare RTC.
RTCData
Ingresso
RTC
Informazioni sui dati RTC:
yy/mm/dd, hh/mm/ss, week
 come definito nel tipo di dati RTC.
RTCData è ignorato quando RTCEnable = 0.
RTCPresent
Uscita
BOOL
  • TRUE: Free Running Clock libera in uso oppure hardware RTC collegato.
  • FALSE: Free Running Clock non in uso oppure hardware RTC non collegato.
RTCEnabled
Uscita
BOOL
  • TRUE: Free Running Clock in uso oppure hardware RTC abilitato (temporizzazione).
  • FALSE: Free Running Clock non in uso oppure hardware RTC disabilitato (nessuna temporizzazione).
RTCBatLow
Uscita
BOOL
  • TRUE: Il livello della batteria RTC è basso.
  • FALSE: Il livello della batteria RTC non è basso.
Sts
Uscita
USINT
Stato dell'operazione di lettura.
Valori di stato (Sts) RTC_Set:
  • 0x00: blocco funzione non abilitato (nessuna operazione).
  • 0x01: Operazione RTC Set riuscita.
  • 0x02: Operazione RTC Set non riuscita.
Tipo di dati RTC
Parametro
Tipo di parametro
Descrizione
Year
UINT
L'impostazione anno per RTC. Valore a 16 bit, intervallo valido da 2000 (01 gen, 00:00:00) a 2098 (31 dic, 23:59:59).
Month
UINT
L'impostazione mese per RTC.
Day
UINT
L'impostazione giorno per RTC.
Hour
UINT
L'impostazione ora per RTC.
Minute
UINT
L'impostazione minuto per RTC.
Second
UINT
L'impostazione secondi per RTC.
DayOfWeek
UINT
L'impostazione giorno della settimana per RTC. Questo parametro è ignorato per RTC_SET.

Esempi di RTC_SET

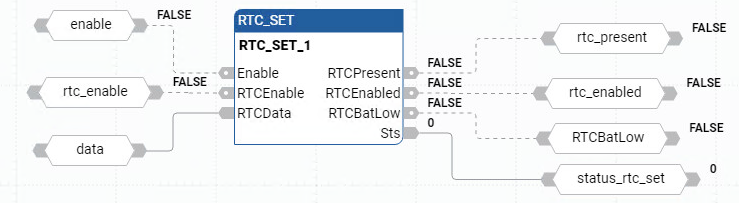

Esempio di diagramma a blocchi funzionali RTC_SET
Esempio di Diagramma a blocchi funzione RTC_SET

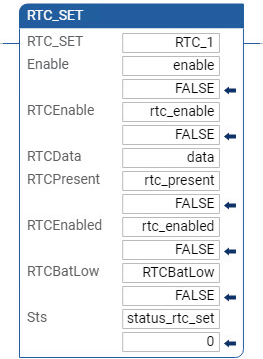

Esempio di diagramma ladder RTC_SET
Esempio di Diagramma Ladder RTC_SET

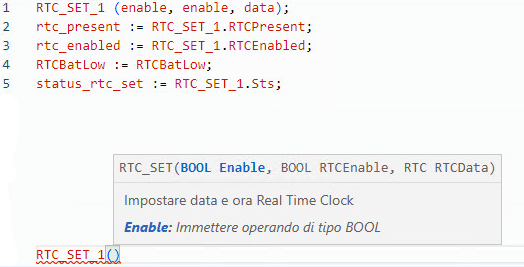

Esempio di testo strutturato RTC_SET
Esempio di Testo strutturato RTC_SET
