RTC_READ2 (read real-time clock)

L'istruzione RTC_READ2 legge le informazioni su data/ora dell'orologio in tempo reale.
Linguaggi supportati: diagramma a blocchi funzionali, diagramma ladder, testo strutturato.
Questa istruzione vale per i controllori L50E e L70E.
RTC_READ2
RTC_READ2
Parametri per RTC_READ2
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitazione del blocco istruzione.
  • TRUE: esegue la lettura delle informazioni RTC.
  • FALSE: non c'è nessuna operazione di lettura e i dati in uscita RTC non sono validi.
RTCData
Uscita
RTC
Informazioni sui dati RTC:
yy/mm/dd, hh/mm/ss, week
.
L'uscita RTCData è definita con il tipo di dati RTC.
RTCPresent
Uscita
BOOL
  • TRUE: Free Running Clock libera in uso oppure hardware RTC collegato.
  • FALSE: Free Running Clock non in uso oppure hardware RTC non collegato.
RTCEnabled
Uscita
BOOL
  • TRUE: Free Running Clock in uso oppure hardware RTC abilitato (temporizzazione).
  • FALSE: Free Running Clock non in uso, hardware RTC disabilitato (nessuna temporizzazione).
RTCBatLow
Uscita
BOOL
  • TRUE: Il livello della batteria RTC è basso.
  • FALSE: Il livello della batteria RTC non è basso.
RTCNoBat
Uscita
BOOL
  • TRUE: batteria RTC scarica.
  • FALSE: batteria RTC non scarica.

Esempi di RTC_READ2

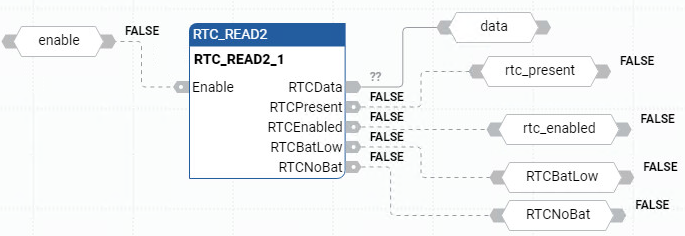

Esempio di Diagramma a blocchi funzione RTC_READ2
Esempio di Diagramma a blocchi funzione RTC_READ2

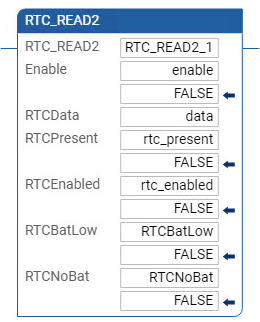

Esempio di Diagramma Ladder RTC_READ2
Esempio di Diagramma Ladder RTC_READ2

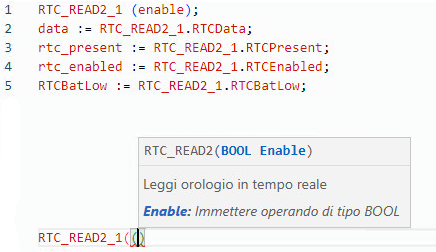

Esempio di Testo strutturato RTC_READ2
Esempio di Testo strutturato RTC_READ2
