RTC_READ (lettura orologio ad alta velocità)

L'istruzione RTC_READ legge le informazioni sul modulo orologio in tempo reale (RTC).
Dettagli operazione:
  • Controllore Micro810 o L20E con RTC integrato:
    • RTCBatLow è sempre impostato su zero (0).
    • RTCEnabled è sempre impostato su (1).
  • Quando l'RTC integrato perde la carica/memoria a causa di una interruzione dell'alimentazione:
    • RTCData è impostato su 2000/1/1/0/0/0.
    • RTCEnabled è impostato su (1).
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
RTC_READ
RTC_READ
Parametri RTC_READ
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitazione del blocco istruzione.
  • TRUE: esegue la lettura delle informazioni RTC.
  • FALSE: non c'è nessuna operazione di lettura e i dati in uscita RTC non sono validi.
RTCData
Uscita
RTC
Informazioni sui dati RTC:
yy/mm/dd, hh/mm/ss, week
.
L'uscita RTCData è definita con il tipo di dati RTC.
RTCPresent
Uscita
BOOL
  • TRUE: Free Running Clock libera in uso oppure hardware RTC collegato.
  • FALSE: Free Running Clock non in uso oppure hardware RTC non collegato.
RTCEnabled
Uscita
BOOL
  • TRUE: Free Running Clock in uso oppure hardware RTC abilitato (temporizzazione).
  • FALSE: Free Running Clock non in uso, hardware RTC disabilitato (nessuna temporizzazione).
RTCBatLow
Uscita
BOOL
  • TRUE: Il livello della batteria RTC è basso.
  • FALSE: Il livello della batteria RTC non è basso.
ENO
Uscita
BOOL
Abilita uscita.
Applicabile solo alle programmazioni in diagramma ladder.
Tipo di dati RTC
Parametro
Tipo di parametro
Descrizione
Year
UINT
L'impostazione anno per RTC. Valore a 16 bit, intervallo valido da 2000 (01 gen, 00:00:00) a 2098 (31 dic, 23:59:59).
Month
UINT
L'impostazione mese per RTC.
Day
UINT
L'impostazione giorno per RTC.
Hour
UINT
L'impostazione ora per RTC.
Minute
UINT
L'impostazione minuto per RTC.
Second
UINT
L'impostazione secondi per RTC.
DayOfWeek
UINT
L'impostazione giorno della settimana per RTC. Questo parametro è ignorato per RTC_SET.

Esempi di RTC_READ

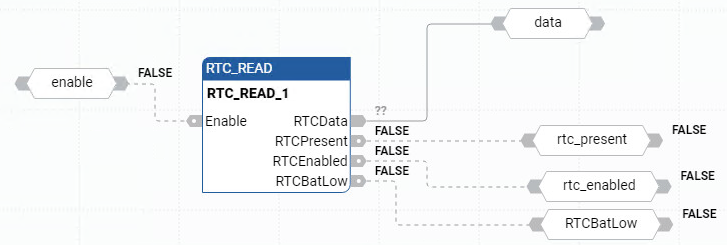

Esempio di diagramma a blocchi funzionali RTC_READ
Esempio di Diagramma a blocchi funzione RTC_READ
Esempio di diagramma ladder RTC_READ
Esempio di Diagramma Ladder RTC_READ

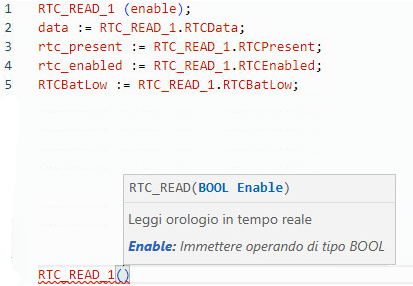

Esempio di testo strutturato RTC_READ
Esempio di Testo strutturato RTC_READ
