DLG (registro dati)

L'istruzione DLG scrive i valori di variabile dal motore di runtime in un file di registrazione dati su una scheda SD.
durante la scrittura in un registro dati è consentito un massimo di 50 cartelle di gruppo per ciascun giorno. Ogni cartella di gruppo contiene un massimo di 50 file con una dimensione compresa da 4k a 8k.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori L20E, L50E e L70E.
DLG
DLG
Parametri DLG
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitazione di scrittura per la registrazione dati.
  • TRUE: Attivazione fronte di salita rilevata. avvia l'operazione di registrazione dei dati quando le operazioni dell'istruzione precedente sono state completate.
  • FALSE: fronte di salita non rilevato.
TSEnable
Ingresso
BOOL
TRUE: flag di abilitazione registrazione indicatore data e ora.
CfgID
Ingresso
USINT
Numero ID configurazione registrazione dati VA da 1 a 10.
ENO
Uscita
BOOL
Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.
Status
Uscita
USINT
Stato corrente dell'istruzione.
Codici di stato registrazione dati:
  • 0: Inattivo
  • 1: In esecuzione
  • 2: Riuscito. indica che la registrazione dei dati è stata completata.
  • 3: Errore. Indica che la registrazione dei dati è stata completata con errori.
ErrorID
Uscita
UDINT
Un codice di errore numerico univoco per DLG.

Codici di errore DLG

Codici di errore DLG
Codice di errore
Nome errore
Commenti
0
DLG_ERR_NONE
Nessun errore.
1
DLG_ERR_NO_SDCARD
Scheda SD assente.
2
DLG_ERR_RESERVED
Riservato.
3
DLG_ERR_DATAFILE_ACCESS
Errore di accesso al file di registrazione dati.
4
DLG_ERR_CFG_ABSENT
Il file di configurazione registrazione dati è assente.
5
DLG_ERR_CFG_ID
L'ID di configurazione nel file di configurazione registrazione dati è assente.
6
DLG_ERR_RESOURCE_BUSY
L'operazione di registrazione dati collegata a questo ID di registrazione dati è utilizzata da un'altra operazione FB.
7
DLG_ERR_CFG_FORMAT
Il formato del file di configurazione registrazione dati non è valido.
8
DLG_ERR_RTC
L'orologio in tempo reale non è valido.
9
DLG_ERR_UNKNOWN
Si è verificato un errore non specificato.

Esempi di DLG

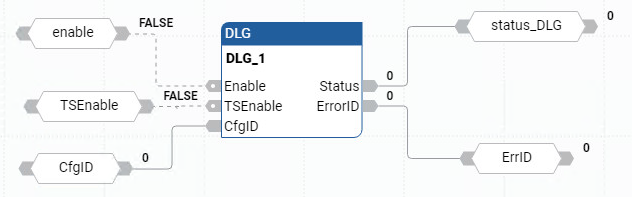

Esempio di diagramma a blocchi funzionali DLG
Esempio di Diagramma a blocchi funzione DLG
Esempio di diagramma ladder DLG
Esempio di Diagramma Ladder DLG

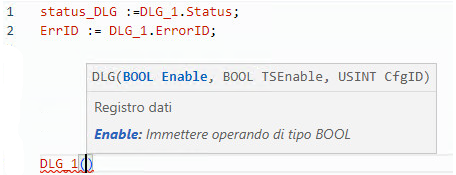

Esempio di testo strutturato DLG
Esempio di Testo strutturato DLG
