MUL (moltiplica)

L'istruzione MUL moltiplica due o più valori Integer o Real.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.

Parametri MUL
Parametro	Tipo di parametro	Tipo di dati		Descrizione
EN	Ingresso	BOOL		Quando è impostato su vero, l'istruzione è abilitata. TRUE: Eseguire il calcolo corrente. FALSE: Non viene eseguito alcun calcolo. Applicabile alle programmazioni in diagramma ladder.
i1	Ingresso	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT ULINT LWORD REAL LREAL	Fattore in tipo di dati Integer o Real. Tutti gli input devono essere dello stesso tipo di dati.
i2	Ingresso	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT LINT LWORD REAL LREAL	Fattore in tipo di dati Integer o Real. Tutti gli input devono essere dello stesso tipo di dati.
o1	Uscita	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT ULINT LWORD REAL LREAL	Prodotto degli ingressi nel tipo di dati Integer o Real. Input e output devono utilizzare lo stesso tipo di dati.
ENO	Uscita	BOOL		Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.

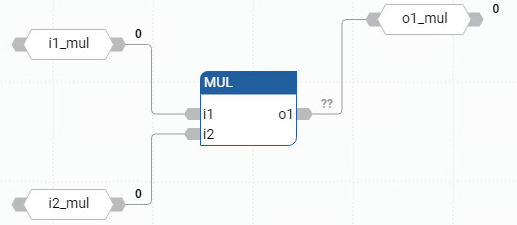

Esempi di MUL

(* ST equivalence *)
ao10 := ai101 * ai102;
ao5 := (ai51 * ai52) * ai53;
