MOD (modulo)

L'istruzione MOD divide l'ingresso IN per l'ingresso Base e porta il resto nell'uscita MOD.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.

Parametri MOD
Parametro	Tipo di parametro	Tipo di dati	Descrizione
EN	Ingresso	BOOL	Quando è impostato su vero, l'istruzione è abilitata. TRUE: Eseguire il calcolo corrente. FALSE: Non viene eseguito alcun calcolo. Applicabile alle programmazioni in diagramma ladder.
IN	Ingresso	DINT	Qualunque valore intero con segno.
Base	Ingresso	DINT	Deve essere maggiore di zero.
MOD	Uscita	DINT	Calcolo del modulo (input MOD base) / risultato -1 se base <= 0.
ENO	Uscita	BOOL	Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.

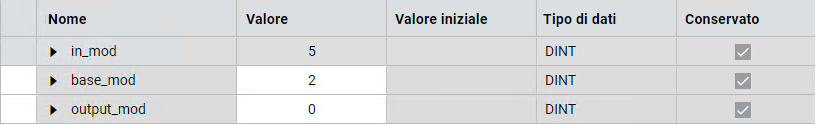

Esempi di MOD

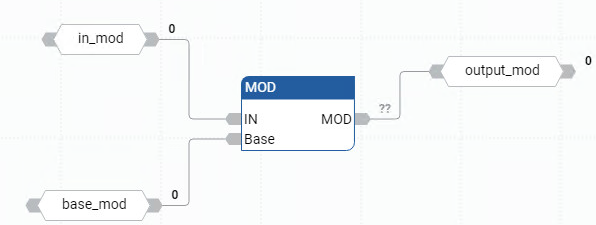

Esempio di Diagramma a blocchi funzione MOD — Esempio di diagramma a blocchi funzionali MOD

Esempio di Diagramma Ladder MOD — Esempio di diagramma ladder MOD

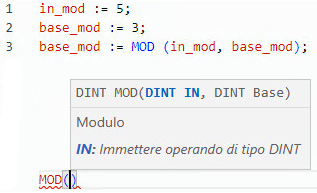

Esempio di Testo strutturato MOD — Esempio di testo strutturato MOD

(* ST Equivalence: *)
division_result := (value / divider); (* integer division *)
rest_of_division := MOD (value, divider); (* rest of the division *)

Istruzioni Matematica
