Modules de courant à 8 entrée analogiques 5034-IF8C et 5034-IF8CXT

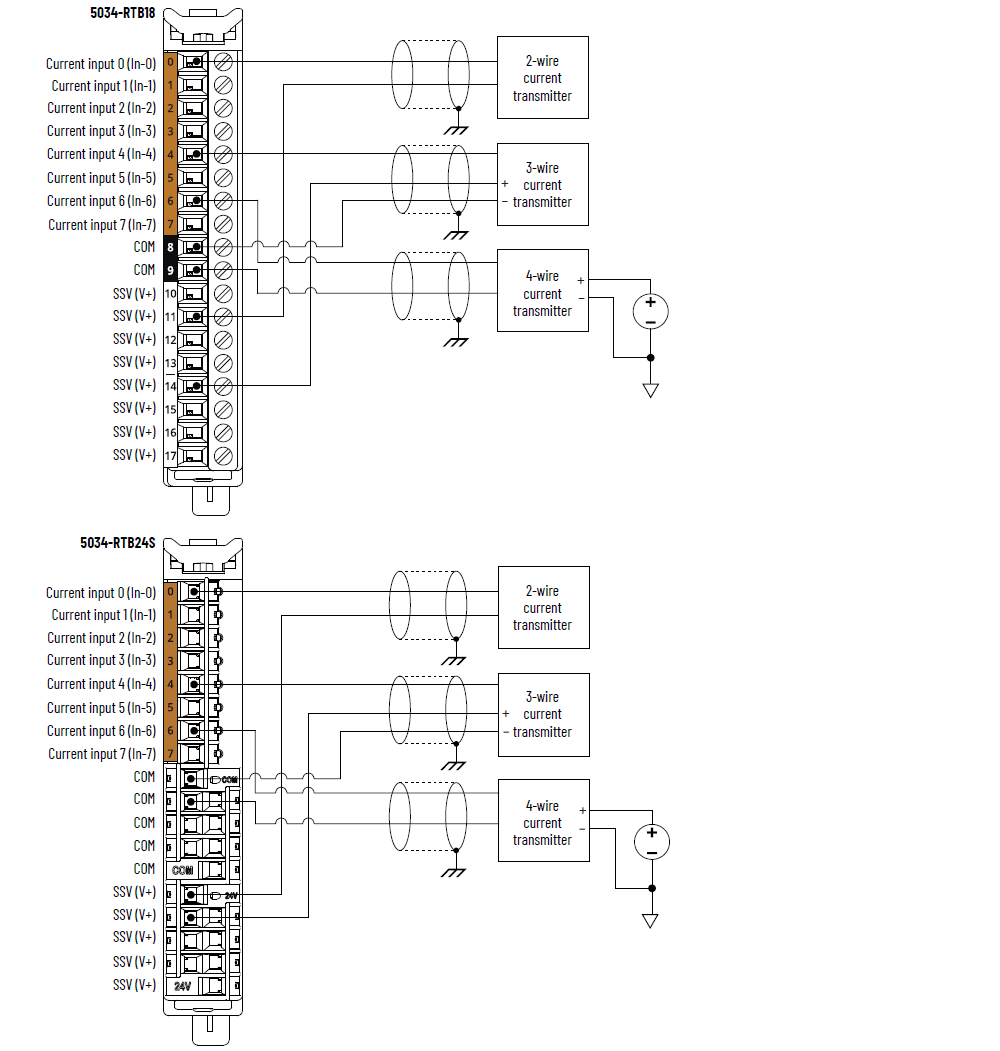

Schéma de câblage des modèles 5034-IF8C et 5034-IF8CXT

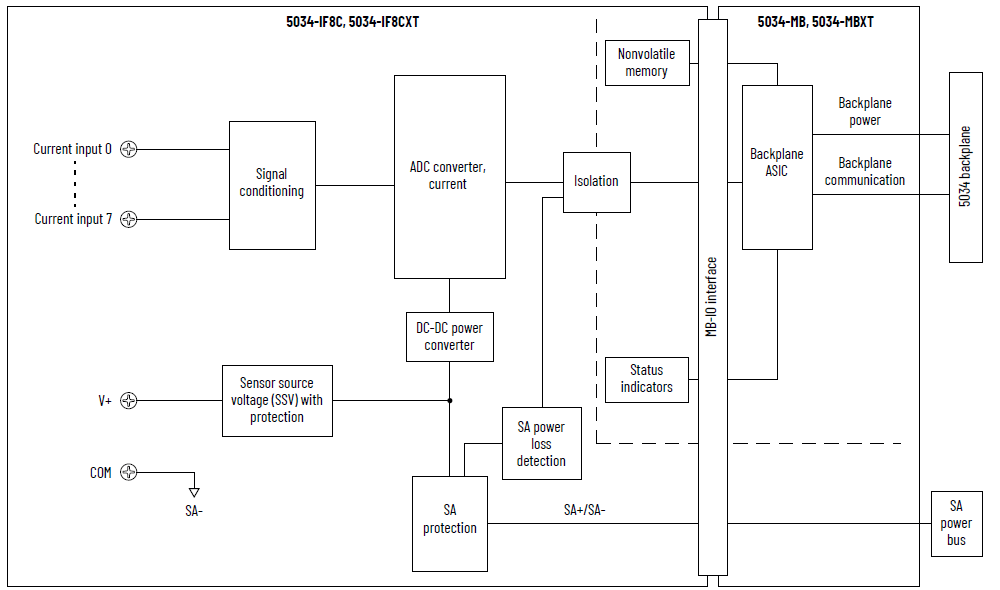

Schéma fonctionnel des modèles 5034-IF8C et 5034-IF8CXT
Attribut | 5034-IF8C, 5034-IF8CXT |
|---|---|
Plage d'entrée, courant | 0 à 20 mA 4 à 20 mA |
Impédance d’entrée | Courant : 75 à 115 Ω |
Méthode de conversion du module | Sigma-delta |
Résolution, courant (1) Au filtre réjecteur 50/60 Hz | 16 bits |
Précision après étalonnage à 25 °C (77 °F) | Courant : 0,1 % de la pleine échelle avec filtre 50/60 Hz |
Précision après étalonnage sur toute la plage de
températures –25 à +60 °C (–13 à +140 °F) | Courant : 0,2 % de la pleine échelle avec filtre 50/60 Hz |
Temps de scrutation le plus rapide par voie | 0,4 ms |
Temps de scrutation le plus rapide par module | 1,2 ms |
Sélections du filtre réjecteur d’entrée (Hz) | 10, 20, 50, 60 (valeur par défaut), 100, 200, 400, 500,
1 000, 5 000, 10 000, 15 625, 31 250 |
Filtre numérique d’entrée | Retard de premier ordre, 0 ms (valeur par défaut) 0 à 32 767 ms (32,767 s) |
Conformité portable HART | Pas pris en charge |
Protection contre les surtensions en entrée, max. | ±32 V c.c. |
Protection contre les surintensités | Oui |
Valeur des données en condition de surcharge | Pleine échelle, indicateur de dépassement supérieur de plage,
données incertaines/données incorrectes |
Temps de détection de fil déconnecté | Courant : ≤ 1 s |
Alarmes de données intégrées | Oui |
Mise à l’échelle en unités procédé | Oui |
Échantillonnage de voie en temps réel | Oui |
Format des données | IEEE 754 Virgule flottante 32 bits |
Horodatage répétitif des entrées | Oui |
(1) Dépend du filtre réjecteur. | |
Attribut | 5034-IF8C, 5034-IF8CXT |
|---|---|
Nombre d’entrées | 8 voies, à une seule extrémité Mode courant |
Tension d’alimentation SA, nom. | 24 V c.c. |
Plage de tension d’alimentation SA | 10 à 30 V c.c. |
Courant de l’alimentation SA, nom. | 1,1 A |
Courant de l’alimentation SA, max. | 1,2 A |
Courant de l’alimentation SA sans charge | 11 mA |
Protection contre l’inversion de polarité SA | Oui |
Plage de tension de la SSV | Suivre l’alimentation utilisateur |
Courant SSV, max. | 1,0 A |
Protection contre les courts-circuits de la SSV | Oui |
Dissipation de puissance, max. (1) | 0,95 W |
Dissipation de chaleur, max. (2) | 3,24 BTU/h |
Tension d’isolement | 250 V (permanent), type d'isolement de base, système vers
terrain Aucune isolation entre les ports d’entrée et
l’alimentation SA Aucune isolation entre chaque port d’entrée |
Étalonnage | Étalonné en usine Étalonnage manuel pris en charge, consultez la
publication 5034-UM003,
« PointMax Analog I/O Modules User Manual » |
Prise en charge du retrait et de l’insertion sous tension | Oui |
CIP Sync | Oui, horloge ordinaire esclave uniquement |
Détrompage électronique | Détrompage électronique via un logiciel de programmation |
Positions de détrompage du bornier débrochable (logement) | 2, 5, 8 |
Bornier débrochable pris en charge | 5034-RTB18, 5034-RTB18S, 5034-RTB24S |
Catégorie de câblage (2) | 2 - Ports de signal 2 - Ports d’alimentation |
Caractéristique du câblage | Reportez-vous aux caractéristiques de câblage pour les
borniers débrochables dans la publication 5034-TD001,
« Caractéristiques du système PointMax I/O Données
techniques » |
Indication | 1 voyant d’état du module vert/rouge 1 voyant d’état de l’alimentation SA vert/rouge 8 voyants d’état d’E/S jaunes/rouges |
Dimensions approx. (H x L x P) | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 in.) |
Poids, approx. | 43,0 g (1,51 oz.) – 5034-IF8C 45,0 g (1,59 oz.) – 5034-IF8CXT |
Type de boîtier | Aucun (type ouvert) |
Code de température nord-américain | T4 |
Code de température UKEX/ATEX | T4 |
Code de température IECEx | T4 |
(1) La valeur est mesurée à 60 °C (140 °F). La dissipation de
puissance varie en fonction de la température. (2) Utilisez cette information de catégorie de conducteur
pour planifier l’acheminement des fils. Consultez la
publication 1770-4.1,
« Industrial Automation Wiring and Grounding Guidelines ».
Utilisez cette information sur la catégorie de conducteur
pour planifier l’acheminement des conducteurs, tel que
décrit dans la notice d’installation de niveau système
appropriée. | |
