Dépannage de votre module

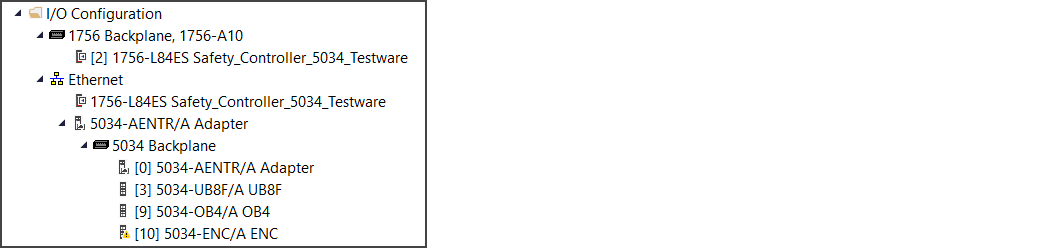

Vérifiez dans la fenêtre d’organisation de l’automate si une icône d’avertissement est présente sur le module.

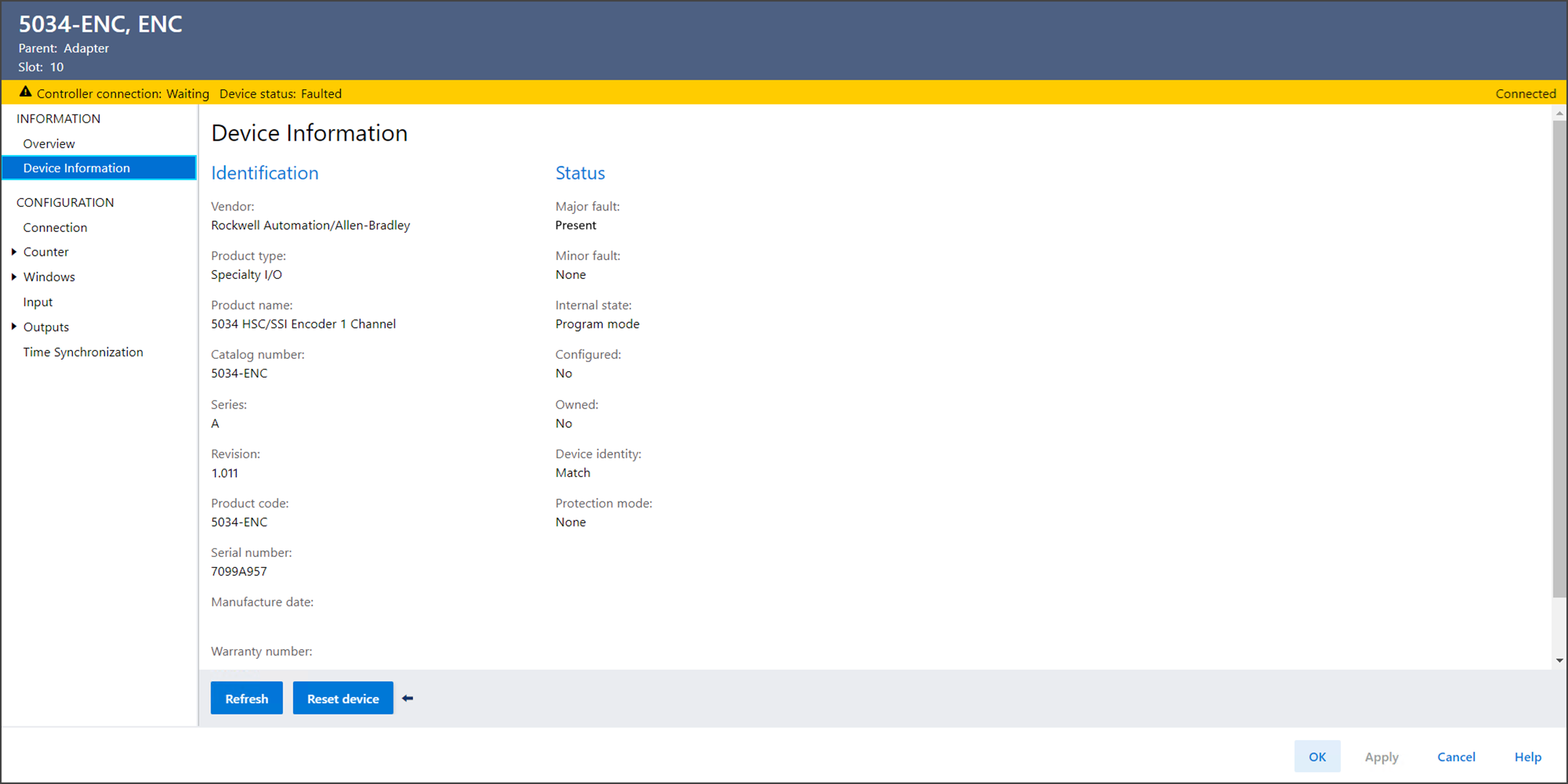

Si une icône d’avertissement est présente, ouvrez les propriétés du module et vérifiez la barre d’état pour identifier le type de défaut.

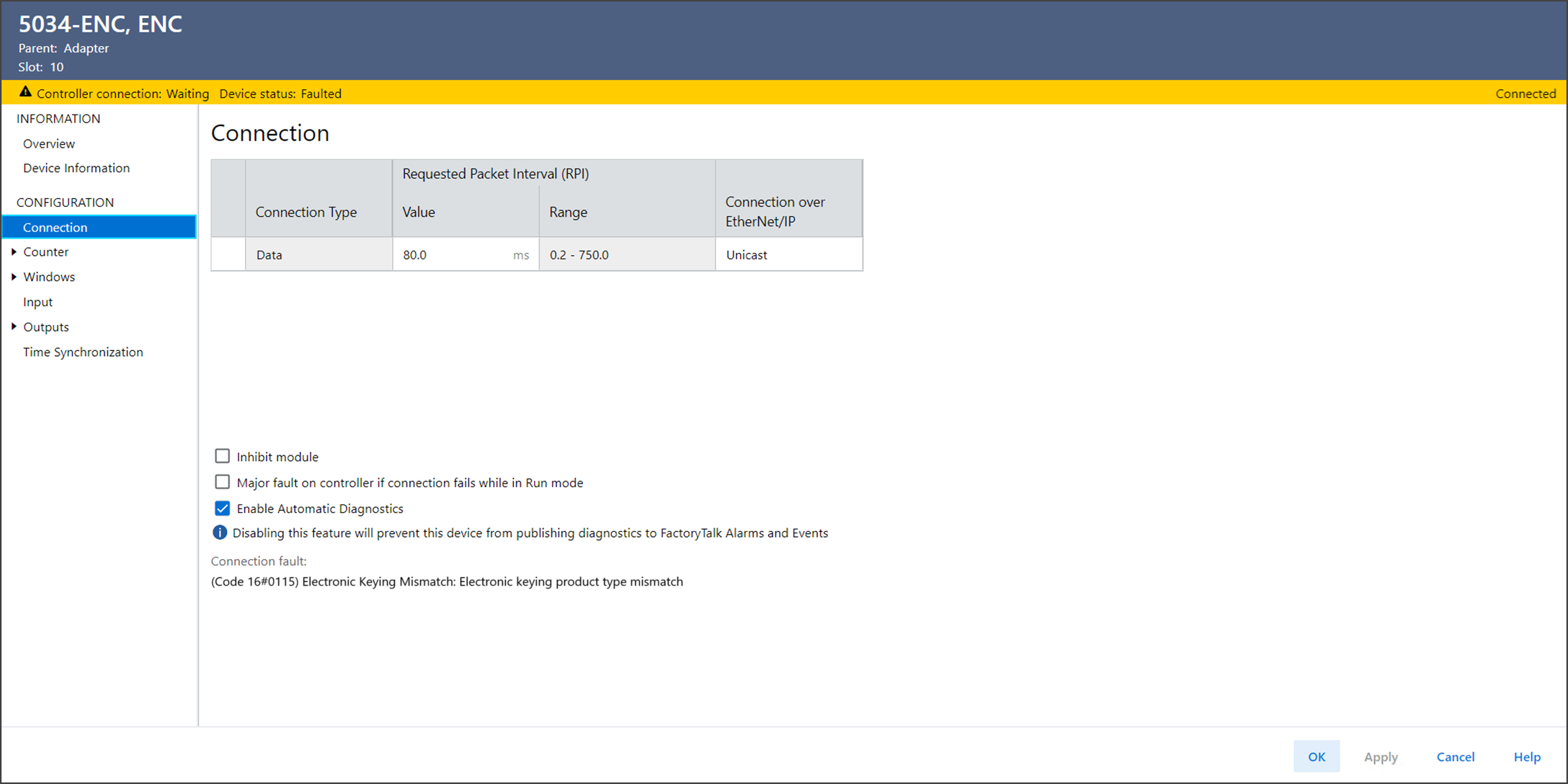

Si la connexion est défaillante, accédez à la vue Connexion et vérifiez le code d’erreur dans la zone Connection Fault (Défaut de connexion).

Code d’erreur	Action
0x204	Ouvrez les propriétés de l’adaptateur. Accédez à la vue Informations sur le châssis et vérifiez l’état de l’embase. Si un défaut est présent, vérifiez les détails de l’embase pour identifier le défaut.
Erreur de détrompage	Accédez à la vue Informations du dispositif pour vérifier que le module physique est conforme ou correspond à l’identité configurée. Pour plus d’informations sur le détrompage électronique, consultez la publication LOGIX-AT001, « Electronic Keying in Logix 5000 Control Systems Application Technique ».
0x10	Accédez à la vue Informations du dispositif et vérifiez la révision du firmware et l’état des défauts majeurs. Si une mise à jour du firmware est nécessaire, mettez le firmware à jour. Si le défaut majeur est récupérable, réinitialisez le module. Si le défaut majeur n’est pas récupérable, remplacez le module.

Si un compteur, une entrée ou une sortie est en défaut, accédez à la vue correspondante et vérifiez les diagnostics.

Si un défaut de synchronisation temporelle est présent, accédez à la boîte de dialogue Diagnostics du dispositif pour vérifier l’état de la synchronisation temporelle et l’identité de l’horloge maître.

L’identité de l’horloge maître doit correspondre à l’identité de l’horloge maître du réseau. Vérifiez également l’état de la synchronisation temporelle de l’adaptateur dans la boîte de dialogue Diagnostics du dispositif de l’adaptateur.
