Vue Points

Utilisez Points pour afficher ou configurer les points du dispositif.

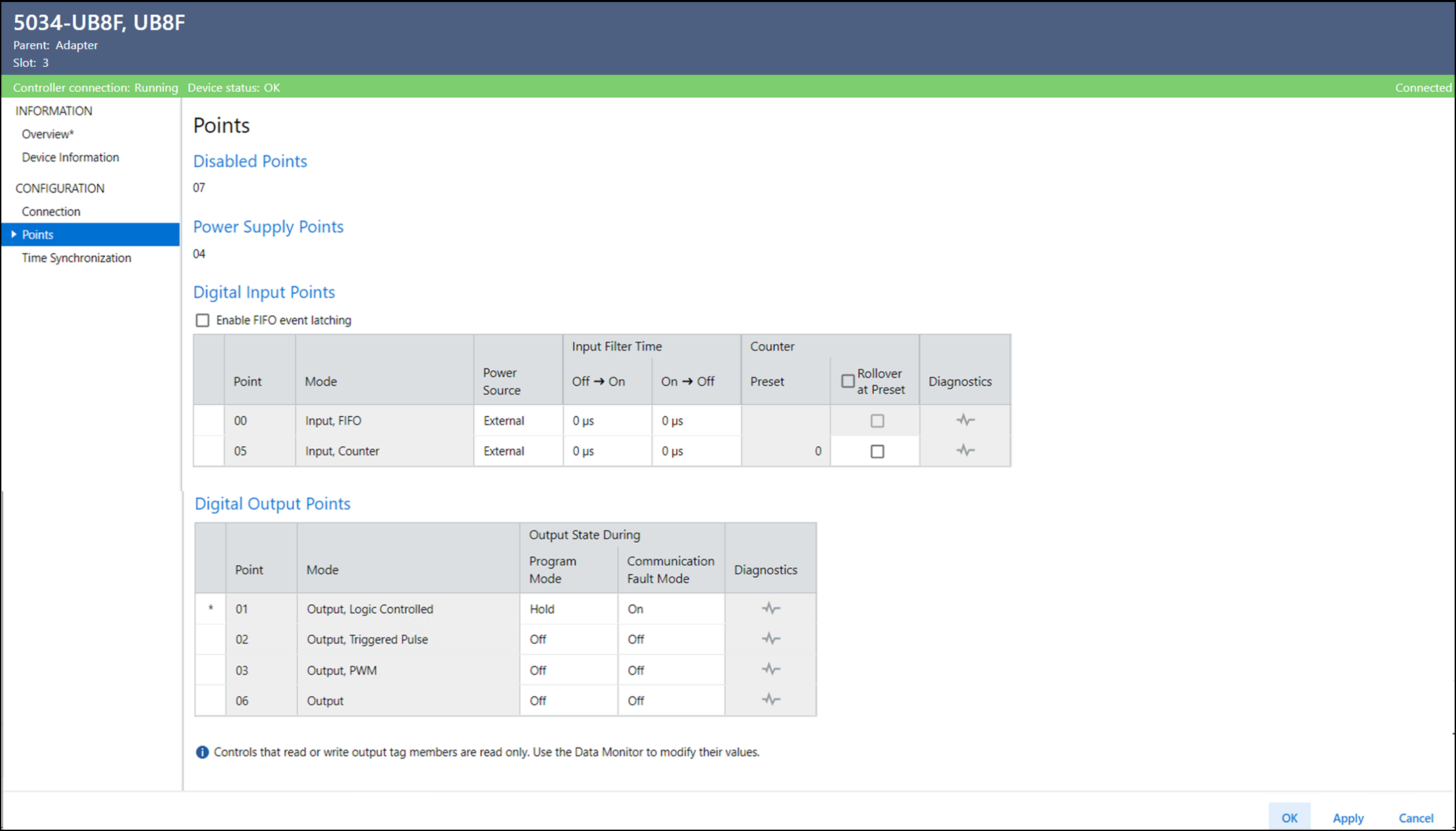

Exemple de vue Points
La vue Points comprend les paramètres suivants pour les points désactivés :
Paramètre
Description
Disabled Points (Points désactivés)
Affiche les points qui ont été désactivés.
La vue Points comprend les paramètres suivants pour les points d’alimentation :
Paramètre
Description
Power Supply Points (Points d’alimentation)
Affiche les points configurés comme alimentations.
La vue Points comprend les paramètres suivants pour Digital Input Points (Points d’entrée TOR) :
Paramètre
Description
Enable FIFO event latching (Activer le verrouillage d’événement FIFO)
Détermine si le verrouillage de l’événement FIFO est activé.
NOTE:
Ce paramètre est uniquement disponible si le point d’entrée est configuré comme « Digital Input, FIFO » (Entrée TOR, FIFO).
Point
Affiche le numéro de point auquel cette configuration s’applique.
Mode
Affiche le mode pour le point.
Power Source (Source d’alimentation)
Définit la source d’alimentation pour le point.
  • Ptxx – Le détecteur est alimenté à partir du point xx de ce module, qui est configuré pour fonctionner comme une alimentation.
    Si un court-circuit est détecté sur le point d’alimentation, le défaut est rebouclé sur le point d’entrée TOR.
  • External (Externe) – Le détecteur est alimenté par une alimentation secteur externe.
  • SSV – Le détecteur est alimenté à partir de la borne SSV de ce module.
    Si un court-circuit SSV est détecté, le défaut est rebouclé sur le point d’entrée TOR.
Input Filter Time (Durée de filtre d'entrée)
Off → On
Définit la durée pendant laquelle une transition d’entrée de l’état Off à On doit rester à l’état On avant que le dispositif ne considère la transition comme valable.
Input Filter Time (Durée de filtre d'entrée)
On → Off
Définit la durée pendant laquelle une transition d’entrée de l’état On à Off doit rester à l’état Off avant que le dispositif ne considère la transition comme valable.
Counter Preset (Présélection de compteur)
Affiche la valeur, définie dans le point de sortie Preset (Présélection), à utiliser pour la présélection du compteur. La valeur peut être comprise entre 0 et 2 147 483 647.
Counter Rollover at Preset (Enchaînement à la valeur prédéfinie du compteur)
Détermine l’action exécutée lorsque le point d’entrée Count (Nombre) atteint la valeur de présélection du point de sortie.
  • Si l’option est sélectionnée, le compteur compte jusqu’à la valeur présélectionnée, reboucle à zéro, puis active le bit Rollover (Rebouclage). Le bit Done (Accompli) n’est pas défini.
  • Si l’option est désactivée, le compteur compte jusqu’à la valeur de présélection et active le bit accompli, puis continue à compter jusqu’à la valeur DINT maximale. Le bit Rollover (Rebouclage) est défini lorsque le compteur passe de 2 147 483 647 à 0.
Diagnostics
Ouvre la boîte de dialogue Diagnostic, qui contient des informations de diagnostic.
La vue Points comprend les paramètres suivants pour Digital Output Points (Points de sortie TOR) :
Paramètre
Description
Point
Affiche le numéro de point auquel cette configuration s’applique.
Mode
Affiche le mode pour le point.
Output State During Program Mode (État des sorties en mode Programme)
Détermine le comportement de chaque sortie lorsque l’automate passe en mode Programme ou en mode Inhibé. En mode Programme ou Inhibé, les sorties de l’automate sont ignorées et la sortie se comporte comme suit :
  • Off – La sortie est à 0 ou désactivée.
  • On – La sortie est à 1 ou activée.
  • Hold (Maintien) – La sortie maintient le dernier état.
  • Local Control (Commande locale) – La sortie continue de fonctionner comme configuré pour ce point.
NOTE:
L’option Local Control (Commande locale) est uniquement disponible pour les points de sortie commandés par des événements locaux. Par exemple, sortie TOR, commande par logique et sortie TOR, impulsion déclenchée.
Output State During Communication Fault Mode (État de sortie pendant le mode Défaut de communication)
Détermine ce qu’il advient de la sortie de chaque point lorsqu’un défaut de communication se produit et que le module passe en mode Défaut de communication.
  • Off – La sortie est à 0 ou désactivée.
  • On – La sortie est à 1 ou activée.
  • Hold (Maintien) – La sortie maintient le niveau actuel.
  • Local Control (Commande locale) – La sortie continue de fonctionner comme configuré pour ce point.
NOTE:
L’option Local Control (Commande locale) est uniquement disponible pour les points de sortie commandés par des événements locaux. Par exemple, sortie TOR, commande par logique et sortie TOR, impulsion déclenchée.
Diagnostics
Ouvre la boîte de dialogue Diagnostic, qui contient des informations de diagnostic.

Diagnostics Ptxx

Pour afficher les diagnostics Ptxx, sélectionnez Diagnostics dans la vue Points ou Ptxx.

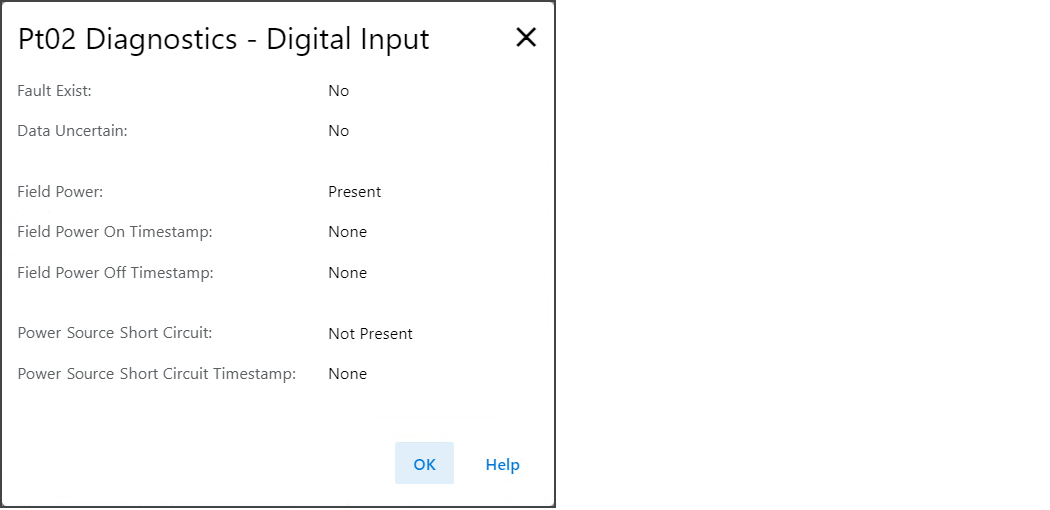

Exemple de diagnostics Ptxx
