Vue Overview (Vue d’ensemble)

La vue Overview (Vue d’ensemble) permet d’afficher la définition d’un dispositif, notamment le type de dispositif, la révision, le détrompage électronique, la connexion et d’autres valeurs spécifiques au dispositif.

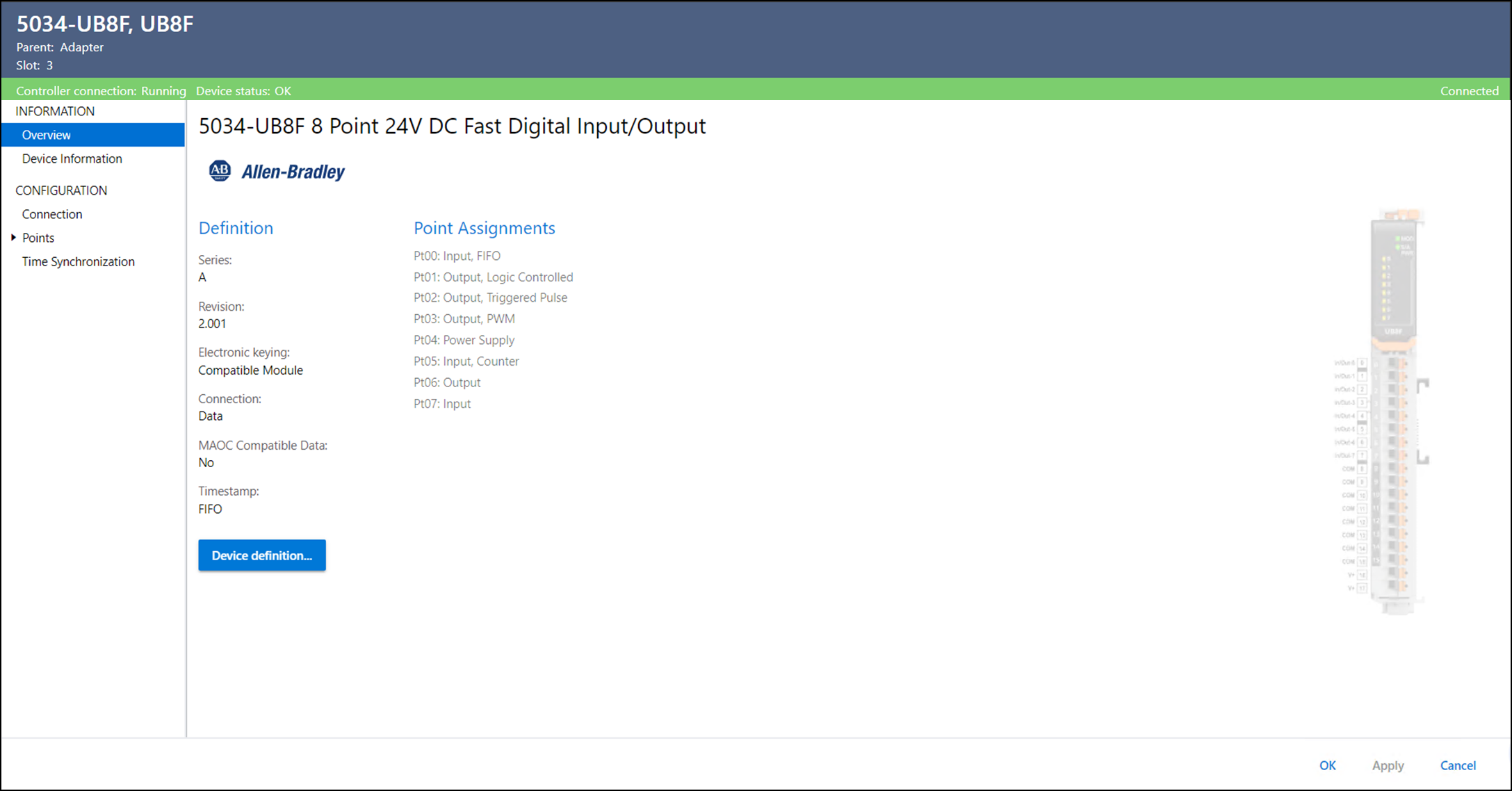

Exemple de vue Overview (Vue d’ensemble)
La vue Overview (Vue d’ensemble) comprend les paramètres suivants :
Paramètre
Description
Series (Série)
Affiche la série du dispositif.
Revision (Révision)
Affiche la révision du dispositif.
Electronic Keying (Détrompage électronique)
Affiche le détrompage électronique utilisé pour le dispositif.
Connection (Connexion)
Affiche le type de connexion et le format de communication.
MAOC Compatible Data (Données compatibles MAOC)
Indique si les données sont compatibles avec l’instruction Armement came de sortie (MAOC).
Si les données ne sont pas compatibles avec MAOC, vous ne pouvez pas utiliser ce module avec l’instruction MAOC.
Certaines options d’affectation de point ne sont pas disponibles lorsque Yes (Oui) est sélectionné.
Timestamp (Horodatage)
Spécifie le mode d’enregistrement et de signalement des informations d’horodatage pour les événements d’entrée TOR.
  • Per Point (Par point) – Active l’horodatage pour les points configurés comme Entrée TOR, horodatage uniquement. Enregistre les horodatages pour un maximum de 2 transitions d’entrée par point, une pour la transition de l’état désactivé à l’état activé et l’autre pour la transition de l’état activé à l’état désactivé. Ces horodatages sont signalés dans le point d’entrée par point.
    Cette option est uniquement disponible lorsque l’option MAOC Compatible Data (Données compatibles MAOC) est définie sur No (Non).
  • FIFO – Active l’horodatage pour les points configurés comme Entrée TOR, FIFO uniquement. Enregistre les horodatages de plusieurs points d’entrée dans la mémoire tampon embarquée, jusqu’à 256 événements d’horodatage. Les événements sont enregistrés et récupérés dans l’ordre FIFO (premier entré, premier sorti), ce qui permet un suivi précis de plusieurs transitions rapides.
    Cette option n’est disponible que si l’une des conditions suivantes est vraie :
    • La connexion est configurée comme Data (Données) ou Listen Only Data (Données en écoute seule).
    • L’option MAOC Compatible Data (Données compatibles MAOC) est définie sur No (Non).
  • None (Aucun) – Désactive l’horodatage. Le module n’enregistre pas d’horodatages pour les points d’entrée dans la connexion de données.
    Cette option n’est disponible que si l’option MAOC Compatible Data est (Données compatibles MAOC) est définie sur Yes (Oui).
Points Assignments (Affectations des points)
Affiche le mode de fonctionnement affecté à chaque point.
Device Definition (Définition de dispositif)
Ouvre la boîte de dialogue Device Definition (Définition de dispositif) pour modifier la révision, le détrompage électronique, le mode de point et d’autres valeurs spécifiques au dispositif.
