Modules à 8 entrées/sorties TOR 5034-UB8 et 5034-UB8XT

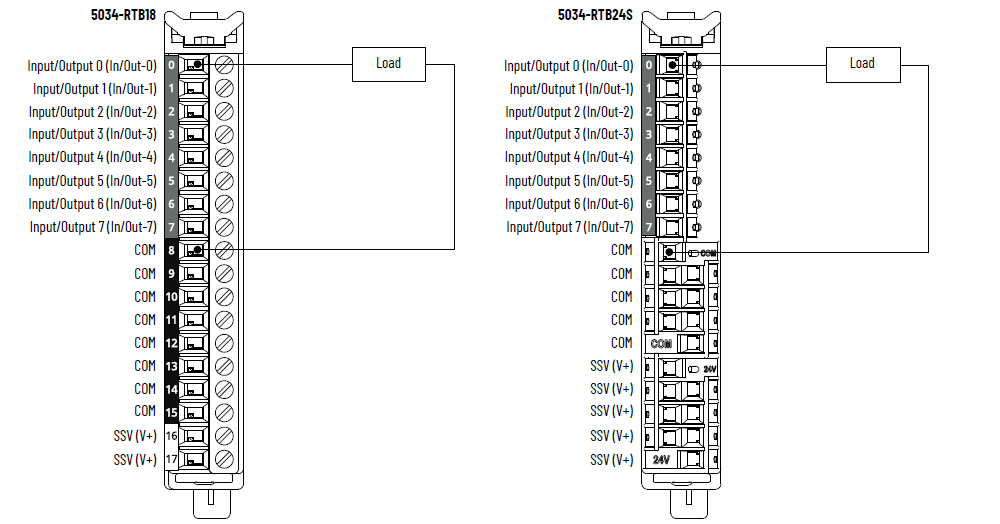

Schéma de câblage 5034-UB8 et 5034-UB8XT – Mode sortie

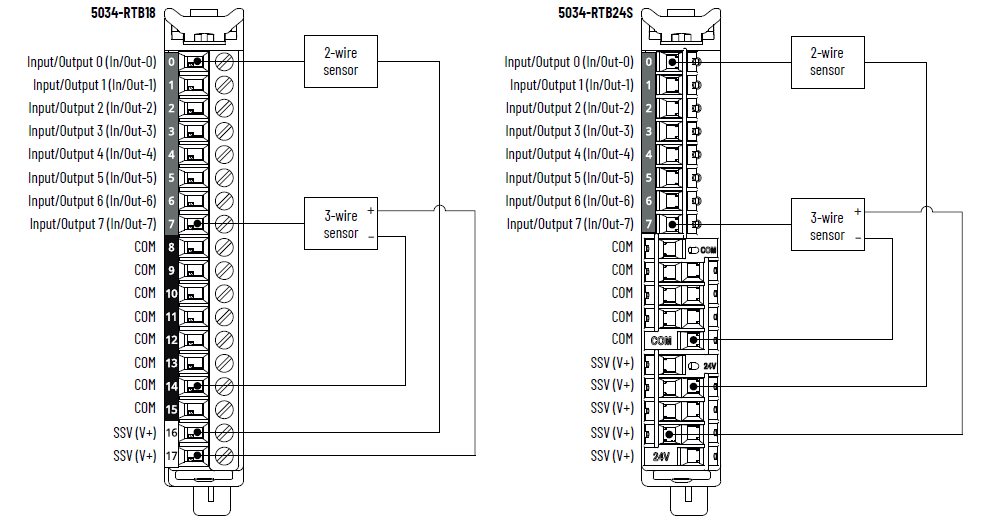

Schéma de câblage 5034-UB8 et 5034-UB8XT – Mode entrée
Pour établir plus de connexions COM/V+, en particulier dans une configuration d’entrée/sortie mixte, utilisez un modèle 5034-RTB24S ou installez un modèle 5034-MBPTM ou 5034-MBPTMXT à côté du module.
Utilisez SSV (V+) uniquement pour alimenter des détecteurs qui sont interfacés avec un point configuré en mode d’entrée TOR.

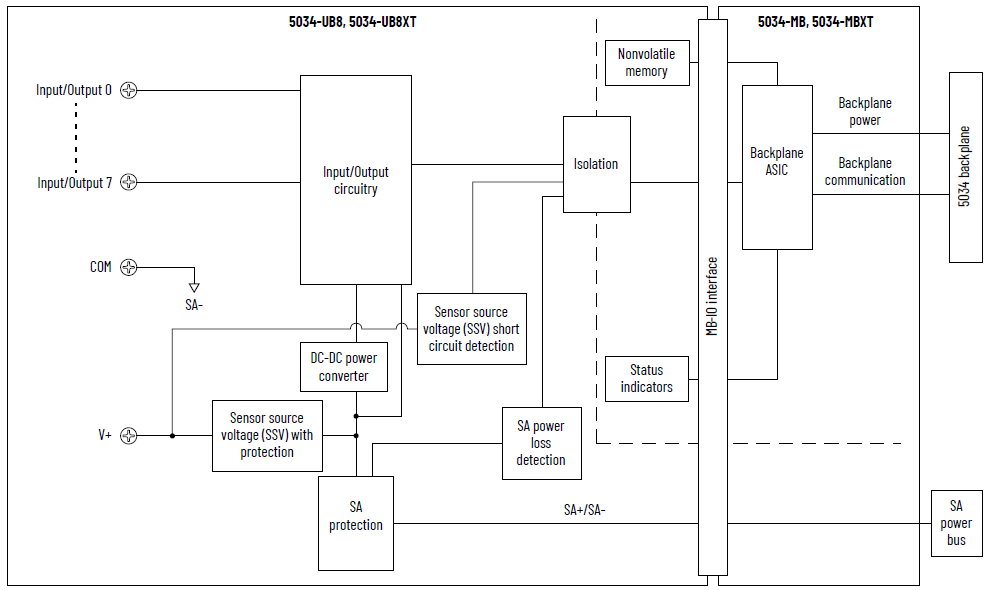

Schéma fonctionnel 5034-UB8 et 5034-UB8XT
Attribut | 5034-UB8, 5034-UB8XT |
|---|---|
Plage de tension à l’état passant | 10 à 30 V c.c. |
Courant à l’état passant, min. | 2 mA |
Courant à l’état passant, nom. | 4,5 mA |
Courant à l’état passant, max. | 5 mA |
Tension à l’état bloqué, max. | 5 V c.c. |
Courant à l’état bloqué, max. | 1,5 mA |
Impédance d’entrée, min. | 2 kΩ sous 10 V c.c. |
Impédance d’entrée, nominale | 5,3 kΩ sous 24 V c.c. |
Impédance d’entrée (max.) | 15 kΩ sous 30 V c.c. |
Temps de réponse de l’entrée (entre vis et bus intermodules), max. Off à On On à Off | 250 µs |
Largeur d’impulsion d’entrée, min. Off à On On à Off | 250 µs |
Temps de filtre d’entrée Off à On On à Off | 0 µs, 500 µs, 1 ms (valeur par défaut), 2 ms, 5 ms, 10 ms, 20 ms, 50 ms |
Compteurs simples, fréquence de compteur | 0 à f max = 2 000 Hz |
Horodatage des entrées (séquence d’événements) | Oui, précision de ±200 µs |
Événements | Pas pris en charge |
Attribut | 5034-UB8, 5034-UB8XT |
|---|---|
Plage de tension à l’état passant | 10 à 30 V c.c. |
Chute de tension à l’état passant, max. | 0,25 V c.c. |
Courant à l’état activé par point, min. | 1,0 mA |
Tension à l’état bloqué, max. Détection de fil déconnecté à l’état bloqué désactivée | 5 V c.c. avec une charge min. de 1 mA |
Tension à l’état bloqué, max. Détection de fil déconnecté à l’état bloqué activée | 5 V c.c. avec une charge min. de 5 mA |
Courant de fuite à l’état bloqué par point, max. Détection de fil déconnecté à l’état bloqué désactivée | 0,1 mA |
Courant de fuite à l’état bloqué par point, max. (1) Détection de fil déconnecté à l’état bloqué activée | 0,5 mA |
Courant nominal de sortie par point, max. | 0,5 A |
Courant nominal de sortie par module, max. | 4 A |
Courant d’appel par point, max. | 1,2 A pendant 10 ms, répétable toutes les 3 s |
Charge inductive autorisée, max. | 1,2 H |
Tension de blocage de sortie pour charge inductive en cas de désactivation | (tension SA + VCL) à 0 Valeur VCL : -63 V minimum, -55 V type, -49 V maximum Pour plus d’informations, consultez la publication 5034-UM002, « Modules d’E/S TOR PointMax – Manuel utilisateur ». |
Temps de réponse de la sortie (entre bus intermodules et vis), max. Off à On On à Off | 150 μs sous 0,5 A |
Largeur d’impulsion, min. | 200 µs |
Sorties planifiées | Prises en charge, précision ±100 μs |
Diagnostics de détection de charge ouverte | Oui, configurable (la valeur par défaut est désactivée) |
Détection de court-circuit/surcharge en sortie | Oui |
Protection contre les courts-circuits/surcharges en sortie | Oui |
Indice de service léger | Courant d’appel de 1,2 A, courant nominal de 0,5 A, DC-14 |
États de sortie en mode Programme par point | Maintien du dernier état On Off (par défaut) |
États de sortie en mode défaut par point | Maintien du dernier état On Off (par défaut) |
Durée du mode défaut par point | 1 s 2 s 5 s 10 s Indéfiniment (valeur par défaut) |
État final de sortie après le mode défaut par point | On Off (par défaut) |
(1) Résistance de charge recommandée – Pour limiter les effets du courant de fuite par les sorties statiques, vous pouvez raccorder une résistance de charge parallèlement à votre charge. Pour le fonctionnement en 24 V c.c., utilisez une résistance de 5,6 kΩ, 0,5 W en fonctionnement transistor. | |
Attribut | 5034-UB8, 5034-UB8XT |
|---|---|
Nombre d’entrées/sorties | 8 voies, configurables, entrée NPN, sortie PNP |
Tension d’alimentation SA, nom. | 24 V c.c. |
Plage de tensions de l’alimentation SA | 10 à 30 V c.c. |
Courant de l’alimentation SA, nom. | 4,1 A |
Courant de l’alimentation SA, max. | 4.2 A |
Courant de l’alimentation SA sans charge | 14 mA |
Protection contre l’inversion de polarité SA | Oui |
Plage de tension de la SSV | Suivre l’alimentation SA |
Courant SSV, max. | 0,8 A |
Détection de court-circuit de la SSV | Oui |
Dissipation de puissance, max (1) | 1,36 W |
Dissipation thermique, max (1) | 4,63 BTU/h |
Tension d’isolement | 250 V (permanent), type d’isolement de base, système vers terrain Aucun isolement entre l’alimentation SA et les ports d’entrées/sorties Aucun isolement entre les ports d’entrées/sorties individuels |
Prise en charge du retrait et de l’insertion sous tension | Oui |
CIP Sync | Horloge ordinaire esclave uniquement |
Détrompage électronique | Détrompage électronique via un logiciel de programmation |
Positions de détrompage du bornier débrochable (logement) | 1, 5, 8 |
Bornier débrochable pris en charge | 5034-RTB18, 5034-RTB18S, 5034-RTB24S |
Catégorie de câblage (2) | 2 - Ports de signal 2 - Ports d’alimentation |
Caractéristiques de câblage | Reportez-vous aux caractéristiques de câblage pour les borniers débrochables dans la publication 5034-TD001, « Caractéristiques du système PointMax I/O – Données techniques » |
Indication | 1 voyant d’état du module vert/rouge 1 voyant d’état de l’alimentation SA vert/rouge 8 voyants d’état d’E/S jaunes/rouges |
Dimensions approx. (H x L x P) | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 in.) |
Poids, approx. | 45,0 g (1,59 oz.) – 5034-UB8 47,0 g (1,66 oz.) – 5034-UB8XT |
Type de boîtier | Aucun (à raccordement libre) |
Code de température nord-américain | T4 |
Code de température UKEX/ATEX | T4 |
Code de température IECEx | T4 |
(1) La valeur est mesurée à 60 °C (140 °F). La dissipation de puissance varie en fonction de la température. (2) Utilisez cette information de catégorie de conducteur pour planifier l’acheminement des fils. Consultez la publication 1770-4.1, « Industrial Automation Wiring and Grounding Guidelines ». Utilisez cette information sur la catégorie de conducteur pour planifier l’acheminement des conducteurs, tel que décrit dans la notice d’installation de niveau système appropriée. | |
