Modules à 8 sorties TOR de sécurité 5034-OB8S et 5034-OB8SXT

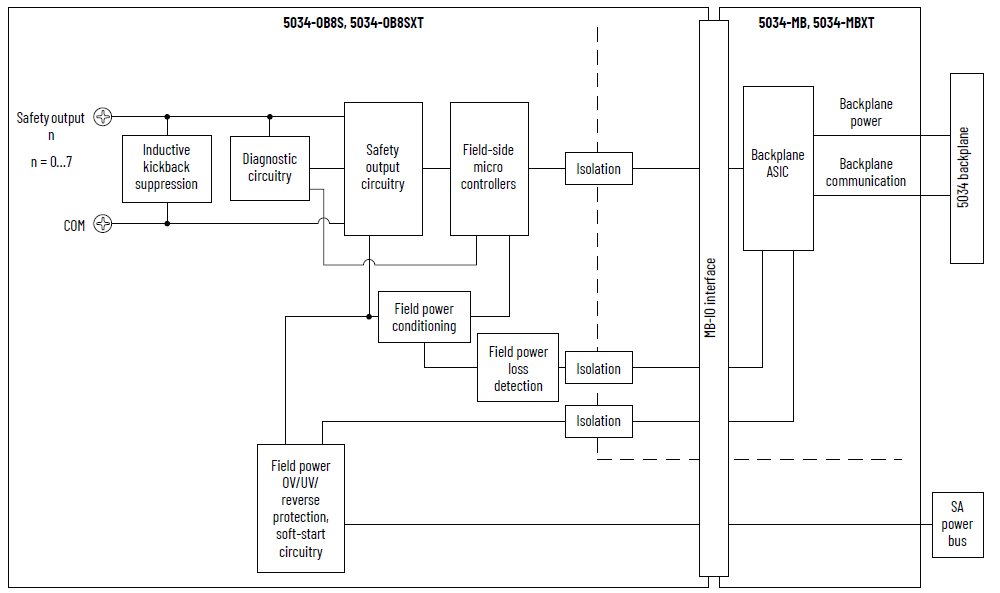

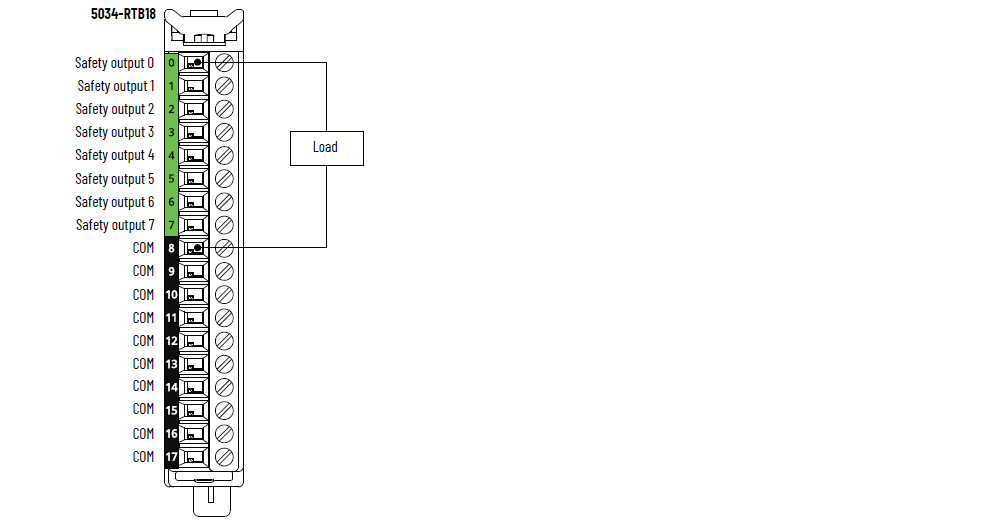

Pour davantage d’exemples de schémas de câblage pour les modules 5034-OB8S et 5034-OB8SXT pouvant être utilisés dans des applications de sécurité fonctionnelle, consultez la publication 5034-UM002, « Modules d’E/S TOR PointMax – Manuel utilisateur ». La configuration du câblage affecte le niveau de sécurité de l’application auquel un module d’E/S de sécurité PointMax convient.

Caractéristiques techniques - 5034-OB8S, 5034-OB8SXT

Attribut	5034-OB8S, 5034-OB8SXT
Plage de tension à l’état passant	17,5 à 30 V c.c.
Chute de tension à l’état passant, max.	0,5 V c.c. sous 1 A
Tension à l’état bloqué, max.	5 V c.c. avec une charge min. de 10 kΩ
Courant de fuite à l’état bloqué par point, max.	0,5 mA
Courant nominal de sortie par point, max.	1 A sous 40 °C (104 °F) 0,5 A sous 60 °C (140 °F)
Courant nominal de sortie par module, total	8 A sous 40 °C (104 °F) 4 A sous 60 °C (140 °F)
Limite de capacitance de champ autorisée par sortie, max.	100 nF
Limite d’inductance de champ autorisée par sortie, max.	1,2 H sous 0,5 A
Tension de blocage de sortie pour charge inductive en cas de désactivation, max.	53 V c.c.
Courant d’appel par point, max.	2,4 A pendant 50 ms, répétable toutes les 2 s Le courant nominal du module ne peut pas dépasser 10 A.
Classe de sécurité (1)	Jusqu’à et en incluant la Cat. 4 / PLe conformément à la norme EN ISO 13849-1, SIL 3 conformément à la norme IEC 61508
SRT	6 ms
Largeur d’impulsion de test de sécurité, max.	0,7 ms
Période d’impulsion de test de sécurité, type	512 ms
Diagnostics de détection de charge ouverte	État désactivé (peut être activé manuellement)
Détection de surcharge de sortie	Oui, 4 A type
Court-circuit de sortie avec la détection haute	Oui en mode de test de sécurité par impulsion
Détection de court-circuit entre voies	Oui en mode de test de sécurité par impulsion
Détection de surchauffe du module	Oui
Court-circuit à la terre/protection contre les surcharges de la sortie	Oui
Protection contre l’inversion de tension de l’alimentation SA	Oui
Protection contre les surtensions de l’alimentation SA, max.	60 V c.c.
(1) Consultez la publication 5034-UM002, « Modules d’E/S TOR PointMax – Manuel utilisateur », pour connaître les niveaux de conformité des applications de sécurité et les données de sécurité pour les modules de sécurité.

Caractéristiques générales - 5034-OB8S, 5034-OB8SXT

Attribut	5034-OB8S, 5034-OB8SXT
Sorties par module	8
Type de sortie	PNP
Tension d’alimentation SA nominale en fonctionnement	24 V c.c.
Plage de tension de fonctionnement de l’alimentation SA	18 à 30 V c.c.
Courant de l’alimentation SA, nom.	8,1 A sous 40 °C (104 °F) 4,1 A sous 60 °C (140 °F)
Courant de l’alimentation SA, max.	8,1 A sous 40 °C (104 °F) 4,1 A sous 60 °C (140 °F)
Courant de l’alimentation SA sans charge	20 mA sous 24 V c.c.
Dissipation de puissance max.	2,6 W à 40 °C (104 °F) 1,4 W à 60 °C (140 °F)
Dissipation de chaleur, max.	8,87 BTU/h à 40 °C (104 °F) 4,78 BTU/h à 60 °C (140 °F)
Tension d’isolement	250 V (permanent), type d’isolement de base, système vers terrain Aucun isolement entre l’alimentation SA et les ports de sortie Aucune isolation entre chaque port de sortie
Prise en charge du retrait et de l’insertion sous tension	Oui
CIP Sync	Oui, horloge ordinaire esclave uniquement
Détrompage électronique	Détrompage électronique via un logiciel de programmation
Positions de détrompage du bornier débrochable (logement)	1, 5, 14
Bornier débrochable pris en charge	5034-RTB18, 5034-RTB18S
Catégorie de câblage (1)	2 - Ports de signal 2 - Ports d’alimentation
Caractéristiques de câblage	Reportez-vous aux caractéristiques de câblage pour les borniers débrochables dans la publication 5034-TD001, « Caractéristiques du système PointMax I/O – Données techniques »
Indication	1 voyant d’état du module vert/rouge 1 voyant d’état de l’alimentation SA vert/rouge 8 voyants d’état d’E/S jaunes/rouges
Dimensions approx. (H x L x P)	123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 in.)
Poids, approx.	46,0 g (1,62 oz.) – 5034-OB8S 49,0 g (1,73 oz.) – 5034-OB8SXT
Type de boîtier	Aucun (à raccordement libre)
Code de température nord-américain	T4
Code de température UKEX/ATEX	T4
Code de température IECEx	T4
(1) Utilisez cette information de catégorie de conducteur pour planifier l’acheminement des fils. Consultez la publication 1770-4.1, « Industrial Automation Wiring and Grounding Guidelines ». Utilisez cette information sur la catégorie de conducteur pour planifier l’acheminement des conducteurs, tel que décrit dans la notice d’installation de niveau système appropriée.
