Modules RTD/TC isolés à 4 entrées analogiques 5034-IRT4I et 5034-IRT4IXT

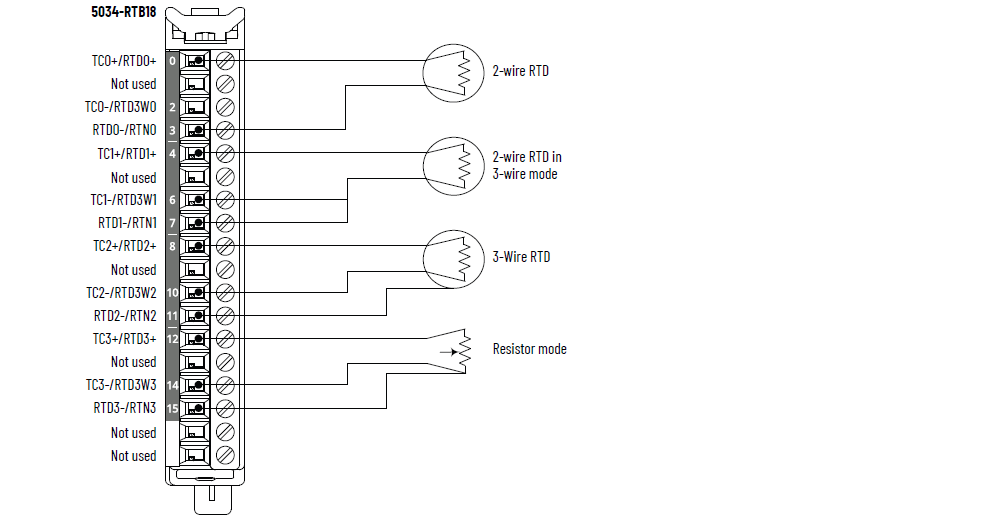

Schéma de câblage des modèles 5034-IRT4I et 5034-IRT4IXT – Mode sonde de température

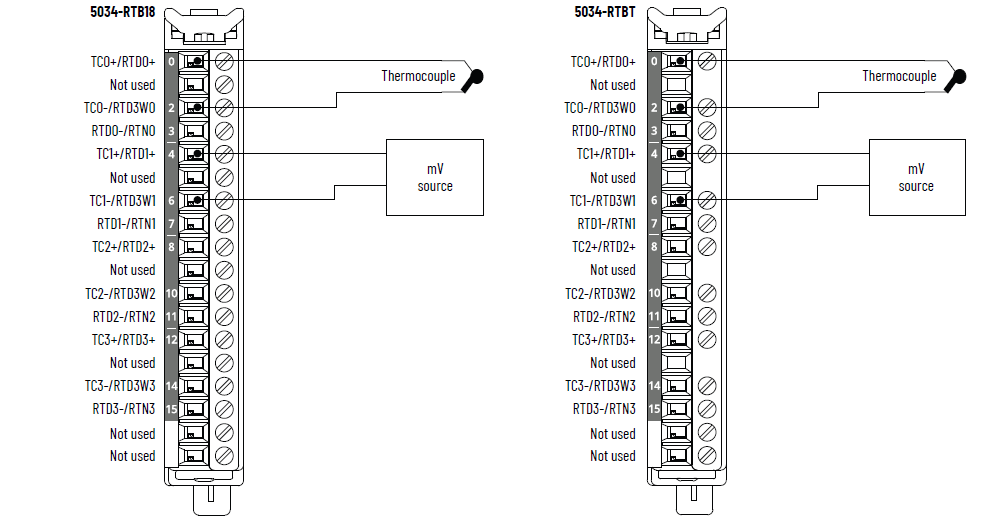

Schéma de câblage des modèles 5034-IRT4I et 5034-IRT4IXT – Mode
thermocouple

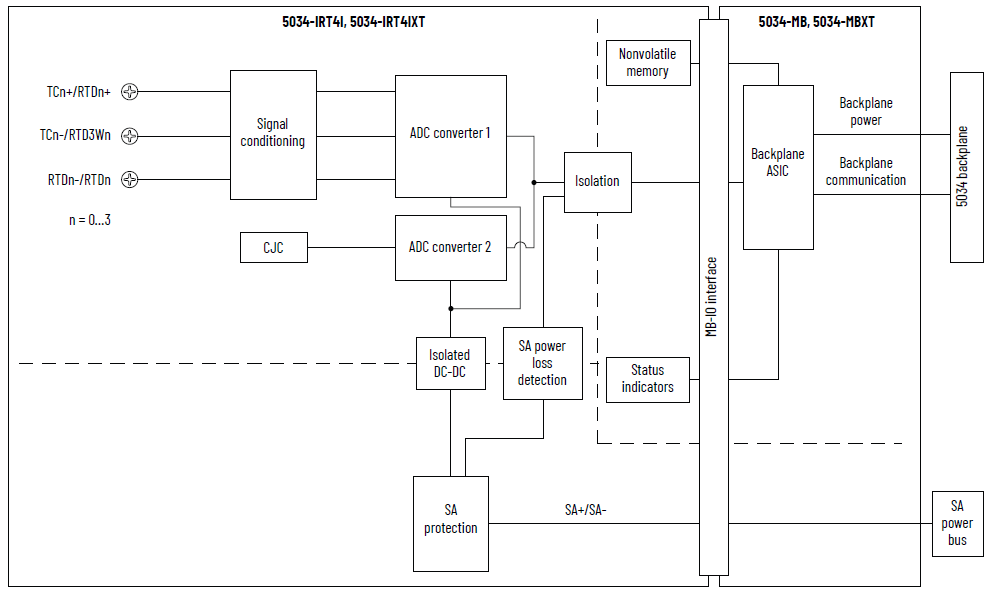

Schéma fonctionnel des modèles 5034-IRT4I et 5034-IRT4IXT
Attribut | 5034-IRT4I, 5034-IRT4IXT |
|---|---|
Plage d'entrées, résistives | 1…500 Ω 2…1000 Ω 4…2000 Ω 8…4000 Ω |
Type d’entrée, RTD | 100, 200, 500, 1 000 Ω platine, alpha = 385 100, 200, 500, 1 000 Ω platine, alpha = 3 916 120 Ω nickel, alpha = 672 100, 120, 200, 500 Ω nickel, alpha = 618 10 Ω cuivre 427 |
Plage d’entrées, thermocouple/millivolt | ±100 mV |
Type d’entrée, thermocouple | B, C, D, E, J, K, N, R, S, T, TXK/XK (L) |
Impédance d’entrée | Thermocouple/millivolt : > 1 MΩ Sonde de température : > 1 MΩ |
Tension en mode commun (entre voies) | 250 V (permanente), isolement de base |
Méthode de conversion du module | Sigma-delta, ADC multiplexé 24 bits |
Résolution, sonde de température/résistif Au filtre réjecteur 50/60 Hz | 16 bits |
Résolution, thermocouple/millivolt Au filtre réjecteur 50/60 Hz | 16 bits |
Courant d’excitation sonde de température | 250 μA pour les plages 1 000, 2 000, 4 000 Ω 500 μA pour la plage 500 Ω |
Linéarisation de thermocouple | ITS-90 |
Mode CJ | Compensation de soudure froide incorporée, compensation de soudure froide du bornier débrochable, compensation de soudure froide décentralisée |
Entrées de compensation de soudure froide incorporée (pour le mode thermocouple uniquement) | Capteurs de CSF Quatre thermistances embarquées dans les modèles 5034-IRT4I et 5034-IRT4IXT Vishay NTCS0805E3103FHT |
Précision du capteur de compensation de soudure froide incorporée | ±3,0 °C, 0 °C < T amb < 60 °C (±5,4 °F, 32 °F < Tamb < 140 °F)±4,0 °C, -25 °C < T amb < 0 °C (±7,2 °F, -13 °F < Tamb < 32 °F) |
Entrées de compensation de soudure froide du bornier débrochable (pour le mode thermocouple uniquement) | Capteurs de CSF Quatre thermistances embarquées dans les modèles 5034-RTBT et 5034-RTBTS Connectivité TE 10K3A1A |
Précision du capteur de compensation de soudure froide du bornier débrochable | ±0,6 °C, 0 °C < T amb < 60 °C (±1,1 °F, 32 °F < Tamb < 140 °F)±1,2 °C, -25 °C < T amb < 0 °C (±2,2 °F, -13 °F < Tamb < 32 °F) |
Méthode de conversion de compensation de soudure froide | SAR 12 bits |
Précision après étalonnage à 25 °C (77 °F) | Thermocouple/millivolt : 0,1 % de la pleine échelle avec filtre 50/60 Hz Sonde de température : plage 500 Ω, 1 kΩ, 2 kΩ, 4 kΩ, pleine échelle 0,1 % avec filtre 50/60 Hz |
Précision après étalonnage sur toute la plage de températures –25 à +60 °C (–13 à +140 °F) | Thermocouple/millivolt : 0,25 % de la pleine échelle avec filtre 50/60 Hz Sonde de température : plage 500 Ω, 1 kΩ, 2 kΩ, 4 kΩ, pleine échelle 0,25 % avec filtre 50/60 Hz |
Temps de scrutation le plus rapide par voie | 0,36 ms |
Temps de scrutation le plus rapide par module | 0,36 ms |
Sélections de filtre réjecteur d’entrée (Hz) | 10, 20, 50, 60 (valeur par défaut), 100, 200, 500, 1 000, 2 500, 5 000 |
Filtre amont matériel | 1 kHz |
Filtre numérique d’entrée | Retard de premier ordre, 0 ms (valeur par défaut) 0 à 32 767 ms (32,767 s) |
Taux de réjection du bruit en mode normal | 65 dB à 50/60 Hz, dépendant du filtre réjecteur |
Temps de détection de fil déconnecté | < 200 ms |
Protection contre les surtensions, max | 32 V c.c. |
Mise à l’échelle en unités procédé | Oui |
Échantillonnage de voie en temps réel | Oui |
Horodatage répétitif des entrées | Oui |
Format des données | IEEE 754 Virgule flottante 32 bits |
Types de détecteur à sonde de température (1) | Plage de température |
|---|---|
100, 200, 500, 1 000 Ω PT 385 | -200 à +870 °C -328 à +1 598 °F 73 à 1 143 K 132 à 2 058 °R |
100, 200, 500, 1 000 Ω PT 3 916 | -200 à +630 °C -328 à +1 166 °F 73 à 903 K 132 à 1 626 °R |
10 Ω Cu 427 | -200 à +260 °C -328 à +500 °F 73 à 533 K 132 à 960 °R |
120 Ω Ni 672 | -80 à +320 °C -112 à +608 °F 193 à 593 K 348 à 1 068 °R |
100, 120, 200, 500 Ω NI 618 | -60 à +250 °C -76 à +482 °F 213 à 523 K 384 à 942 °R |
(1) Chaque type de détecteur prend en charge toutes les plages de température répertoriées. | |
Type de thermocouple | Plage de température |
|---|---|
Thermocouple type B | 21 à 1 820 °C 68 à 3 308 °F 293 à 2 093 K 528 à 3 768 °R |
Thermocouple type C | 0 à 2 315 °C 32 à 4 199 °F 273 à 2 588 K 492 à 4 659 °R |
Thermocouple type D | 0 à 2 315 °C 32 à 4 199 °F 273 à 2 588 K 492 à 4 659 °R |
Thermocouple type E | -270 à +1 000 °C -454 à +1 832 °F 3 à 1 273 K 6 à 2 292 °R |
Thermocouple de type J | -210 à +1 200 °C -346 à +2 192 °F 63 à 1 473 K 114 à 2 652 °R |
Thermocouple type K | -270 à +1 372 °C -454 à +2 502 °F 3 à 1 645 K 6 à 2 961 °R |
Thermocouple type N | -270 à +1 300 °C -454 à +2 372 °F 3 à 1 573 K 6 à 2 832 °R |
Thermocouple type R | -50 à +1 768 °C -58 à +3 215 °F 223 à 2 041 K 402 à 3 674 °R |
Thermocouple type S | -50 à +1 768 °C -58 à +3 215 °F 223 à 2 041 K 402 à 3 674 °R |
Thermocouple type T | -270 à +400 °C -454 à +752 °F 3 à 673 K 6 à 1 212 °R |
Thermocouple type TXK/XK(L) | -200 à +800 °C -328 à +1 472 °F 73 à 1 073 K 132 à 1 932 °R |
Attribut | 5034-IRT4I, 5034-IRT4IXT |
|---|---|
Nombre d’entrées | 4 voies (4 groupes isolés) |
Tension d’alimentation SA, nom. | 24 V c.c. |
Plage de tensions de l'alimentation SA | 10 à 30 V c.c. |
Courant de l’alimentation SA, nom. | 50 mA |
Courant de l’alimentation SA, max | 0,1 A |
Courant de l’alimentation SA sans charge | 11 mA |
Protection contre l’inversion de polarité SA | Oui |
Dissipation de puissance, max (1) | 0,42 W |
Dissipation thermique, max (1) | 1,43 BTU/h |
Tension d’isolement | 250 V (permanent), type d'isolement de base, système vers terrain 250 V (permanente), type d’isolement de base, alimentation SA et ports d’entrée 250 V (permanente), type d’isolement de base, entre les ports d’entrée individuels |
Étalonnage | Étalonné en usine Étalonnage manuel pris en charge, consultez la publication
5034-UM003, «
Modules d’E/S analogiques PointMax - Manuel utilisateur
». |
Prise en charge du retrait et de l’insertion sous tension | Oui |
CIP Sync | Oui, horloge ordinaire esclave uniquement |
Détrompage électronique | Détrompage électronique via un logiciel de programmation |
Positions de détrompage du bornier débrochable (logement) | 2, 7, 10 |
Bornier débrochable pris en charge | 5034-RTB18, 5034-RTB18S, 5034-RTBT, 5034-RTBTS Pour obtenir une plus grande précision, utilisez les thermistances de compensation de soudure froide qui sont intégrées dans les modèles 5034-RTBT et 5034-RTBTS. |
Catégorie de câblage (2) | 2 - Ports de signal 2 - Ports d’alimentation |
Caractéristiques de câblage | Reportez-vous aux caractéristiques de câblage pour les
borniers débrochables dans la publication 5034-TD001, «
Caractéristiques du système PointMax I/O - Données
techniques ». |
Indication | 1 voyant d’état du module vert/rouge 1 voyant d’état de l’alimentation SA vert/rouge 4 voyants d’état d’E/S jaunes/rouges |
Dimensions approx. (H x L x P) | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 in.) |
Poids, approx. | 45,0 g (1,59 oz.) – 5034-IRT4I 48,0 g (1,69 oz.) – 5034-IRT4IXT |
Type de boîtier | Aucun (à raccordement libre) |
Code de température nord-américain | T4 |
Code de température UKEX/ATEX | T4 |
Code de température IECEx | T4 |
