Modules de courant à 8 entrée analogiques 5034-IF8C et 5034-IF8CXT

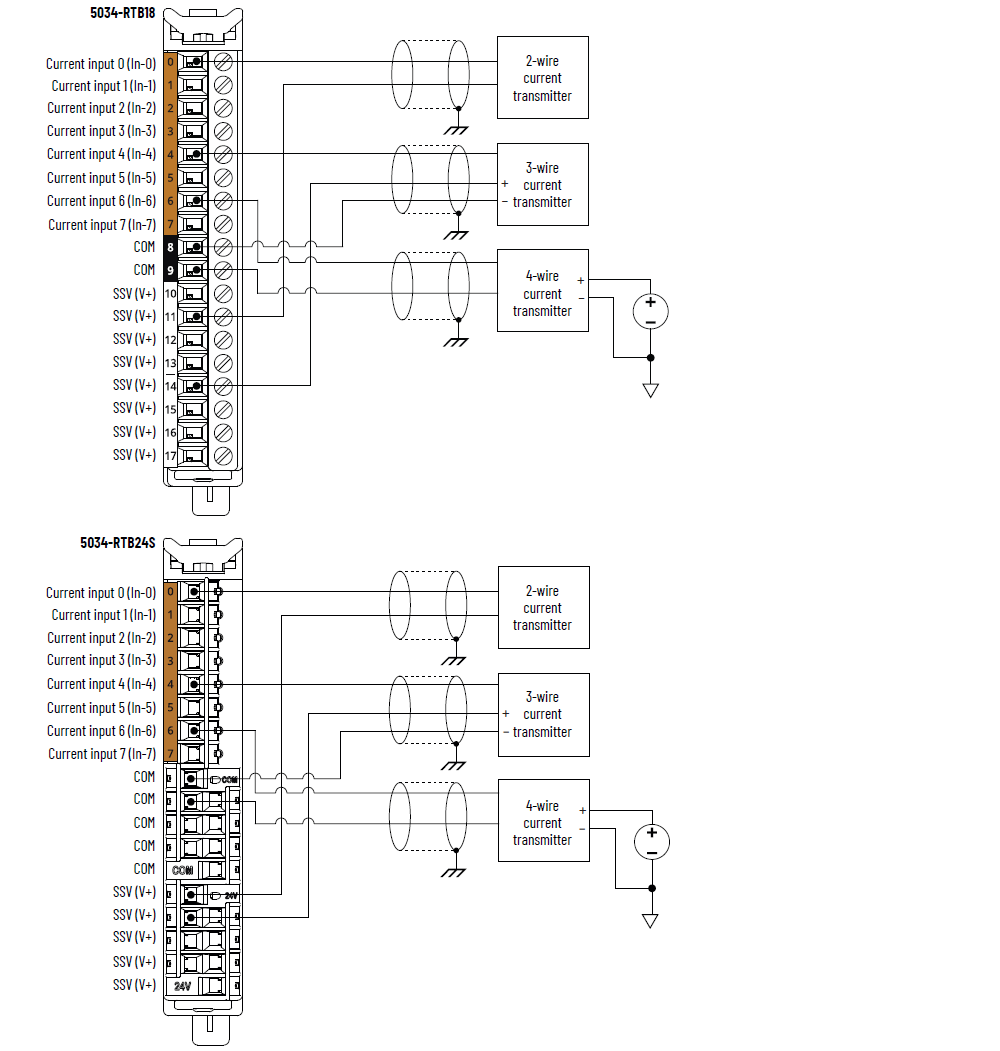

Schéma de câblage des modèles 5034-IF8C et 5034-IF8CXT

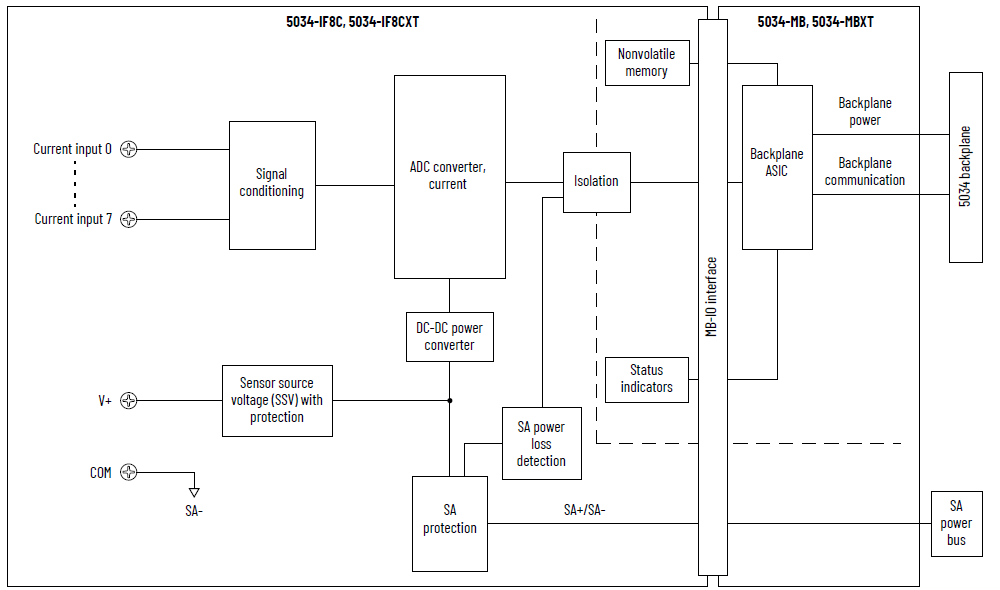

Schéma fonctionnel des modèles 5034-IF8C et 5034-IF8CXT
Attribut | 5034-IF8C, 5034-IF8CXT |
|---|---|
Plage d'entrée, courant | 0 à 20 mA 4 à 20 mA |
Impédance d’entrée | Courant : 75 à 115 Ω |
Méthode de conversion du module | Sigma-delta |
Résolution, courant (1) Au filtre réjecteur 50/60 Hz | 16 bits |
Précision après étalonnage à 25 °C (77 °F) | Courant : 0,1 % de la pleine échelle avec filtre 50/60 Hz |
Précision après étalonnage sur toute la plage de températures –25 à +60 °C (–13 à +140 °F) | Courant : 0,2 % de la pleine échelle avec filtre 50/60 Hz |
Temps de scrutation le plus rapide par voie | 0,4 ms |
Temps de scrutation le plus rapide par module | 1,2 ms |
Sélections du filtre réjecteur d’entrée (Hz) | 10, 20, 50, 60 (valeur par défaut), 100, 200, 400, 500, 1 000, 5 000, 10 000, 15 625, 31 250 |
Filtre numérique d’entrée | Retard de premier ordre, 0 ms (valeur par défaut) 0 à 32 767 ms (32,767 s) |
Conformité portable HART | Pas pris en charge |
Protection contre les surtensions en entrée, max. | ±32 V c.c. |
Protection contre les surintensités | Oui |
Valeur des données en condition de surcharge | Pleine échelle, indicateur de dépassement supérieur de plage, données incertaines/données incorrectes |
Temps de détection de fil déconnecté | Courant : ≤ 1 s |
Alarmes de données intégrées | Oui |
Mise à l’échelle en unités procédé | Oui |
Échantillonnage de voie en temps réel | Oui |
Format des données | IEEE 754 Virgule flottante 32 bits |
Horodatage répétitif des entrées | Oui |
(1) Dépend du filtre réjecteur. | |
Attribut | 5034-IF8C, 5034-IF8CXT |
|---|---|
Nombre d’entrées | 8 voies, à une seule extrémité Mode courant |
Tension d’alimentation SA, nom. | 24 V c.c. |
Plage de tensions de l'alimentation SA | 10 à 30 V c.c. |
Courant de l’alimentation SA, nom. | 1,1 A |
Courant de l’alimentation SA, max. | 1,2 A |
Courant de l’alimentation SA sans charge | 11 mA |
Protection contre l’inversion de polarité SA | Oui |
Plage de tension de la SSV | Suivre l’alimentation SA |
Courant SSV, max. | 1,0 A |
Protection contre les courts-circuits de la SSV | Oui |
Dissipation de puissance, max. (1) | 0,95 W |
Dissipation thermique, max. (1) | 3,24 BTU/h |
Tension d’isolement | 250 V (permanent), type d'isolement de base, système vers terrain Aucun isolement entre les ports d’entrée et
l’alimentation SA Aucun isolement entre chaque port d’entrée |
Étalonnage | Étalonné en usine Étalonnage manuel pris en charge, consultez la publication
5034-UM003, «
Modules d’E/S analogiques PointMax - Manuel utilisateur
». |
Prise en charge du retrait et de l’insertion sous tension | Oui |
CIP Sync | Oui, horloge ordinaire esclave uniquement |
Détrompage électronique | Détrompage électronique via un logiciel de programmation |
Positions de détrompage du bornier débrochable (logement) | 2, 5, 8 |
Bornier débrochable pris en charge | 5034-RTB18, 5034-RTB18S, 5034-RTB24S |
Catégorie de câblage (2) | 2 - Ports de signal 2 - Ports d’alimentation |
Caractéristiques de câblage | Reportez-vous aux caractéristiques de câblage pour les
borniers débrochables dans la publication 5034-TD001, «
Caractéristiques du système PointMax I/O - Données
techniques ». |
Indication | 1 voyant d’état du module vert/rouge 1 voyant d’état de l’alimentation SA vert/rouge 8 voyants d’état d’E/S jaunes/rouges |
Dimensions approx. (H x L x P) | 123,6 x 15,0 x 66,4 mm (4,87 x 0,59 x 2,61 in.) |
Poids, approx. | 43,0 g (1,51 oz.) – 5034-IF8C 45,0 g (1,59 oz.) – 5034-IF8CXT |
Type de boîtier | Aucun (à raccordement libre) |
Code de température nord-américain | T4 |
Code de température UKEX/ATEX | T4 |
Code de température IECEx | T4 |
(1) La valeur est mesurée à 60 °C (140 °F). La dissipation de puissance varie en fonction de la température. (2) Utilisez cette information de catégorie de conducteur
pour planifier l’acheminement des fils. Consultez la
publication 1770-4.1,
« Industrial Automation Wiring and Grounding Guidelines » .
Utilisez cette information sur la catégorie de conducteur
pour planifier l’acheminement des conducteurs, tel que
décrit dans la notice d’installation de niveau système
appropriée. | |
