Diagrammes de transaction d'instructions de socket

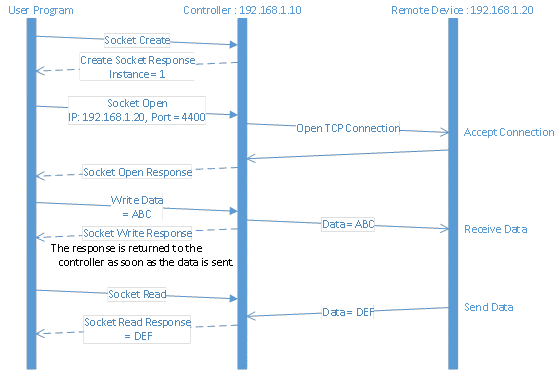

Le diagramme suivant représente une séquence type de transactions d'interface de support avec le contrôleur agissant comme un client TCP.

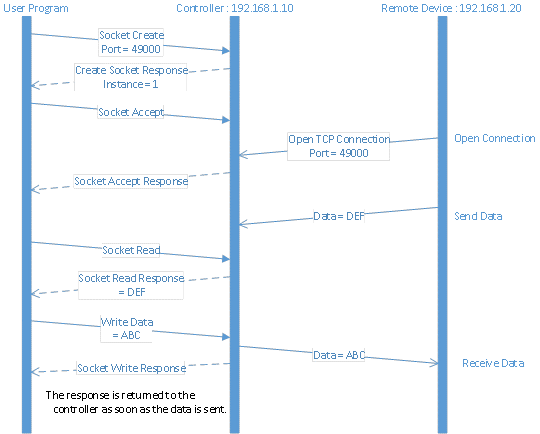

Le diagramme suivant représente une séquence type de transactions d'interface de support avec le contrôleur agissant comme un serveur TCP.

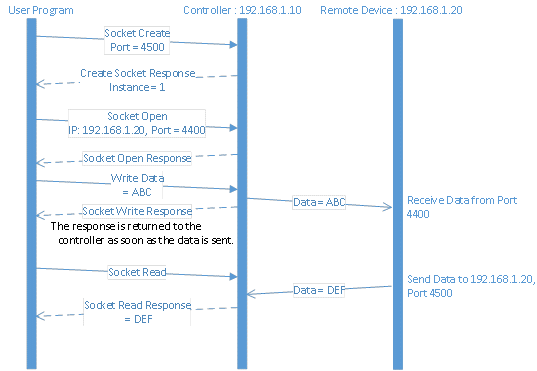

Le diagramme suivant représente une séquence type de transactions d'interface de support pour les communications UDP lors de l'utilisation du service de connexion ouverte pour indiquer l'adresse de destination.

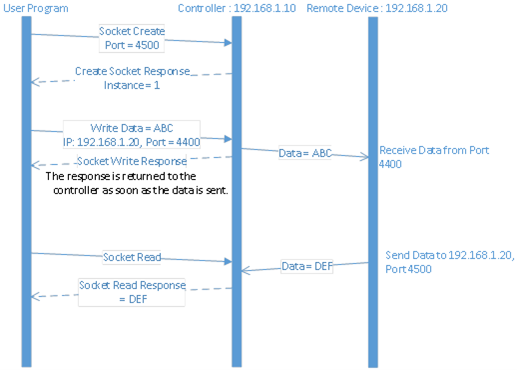

Le diagramme suivant représente une séquence type de transactions d'interface de support pour les communications UDP sans utiliser le service de connexion ouverte pour indiquer l'adresse de destination. Dans ce cas, le contrôleur indique la destination de chaque datagramme et reçoit l'adresse de l'expéditeur avec chaque datagramme qu'il reçoit.
