Diagrammes de temporisation d'instructions de socket

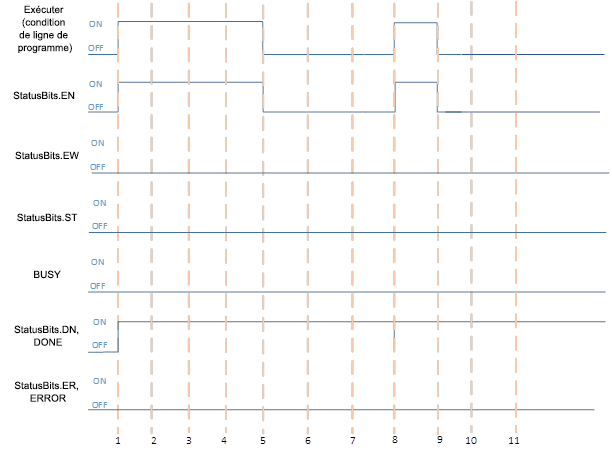

Exécution réussie pour les instructions de socket lorsque le processus est immédiat

Exécution réussie pour les instructions de socket lorsque le processus est immédiat

Condition A : La condition de ligne est VRAI lors de l'exécution des instructions
Condition de ligne	Description
1	La condition de ligne devient VRAI lorsque : L'exécution des instructions de support est activée. Le bit EN est défini et tous les autres bits sont effacés. Les instructions de support terminent correctement l'exécution. La sortie pour le bit DN et DONE est définie.
2,3,4	Aucun changement de la condition de ligne.
5	La condition de ligne de programme devient FAUX lorsque le bit EN est effacé.
6,7	Aucun changement de la condition de ligne.

Condition B : La condition de ligne est FAUX lors de l'exécution des instructions
Condition de ligne	Description
8	La condition de ligne devient VRAI lorsque : L'exécution des instructions de support est activée. Les instructions de support terminent correctement l'exécution. Le bit EN est défini et tous les autres bits sont effacés. La sortie pour le bit DN et DONE est définie.
9	La condition de ligne de programme devient FAUX lorsque le bit EN est effacé.
10,11	Aucun changement de la condition de ligne.

Exécution réussie pour les instructions de support lorsque le processus n'est pas immédiat

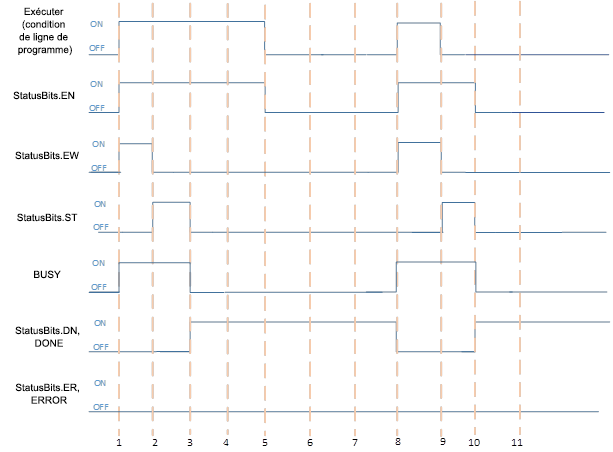

Exécution réussie pour les instructions de socket lorsque le processus n'est pas immédiat — Exécution réussie pour les instructions de support lorsque le processus n'est pas immédiat

Condition A : La condition de ligne est VRAI lors de l'exécution des instructions
Condition de ligne	Description
1	La condition de ligne devient VRAI lorsque : L'exécution des instructions de support est activée. Le bit EN est défini et tous les autres bits sont effacés. Les instructions de support exécutent le traitement en arrière-plan. La sortie pour le bit EW et BUSY est définie. Paramètre d'entrée des instructions de socket forcé pour le traitement en arrière-plan.
2	Les instructions de support commencent l'exécution lorsque : Le bit EW est effacé. Le bit ST est défini.
3	Les instructions de support terminent correctement l'exécution lorsque : La sortie pour le bit ST et BUSY est effacée. La sortie pour le bit DN et DONE est définie.
4	Aucun changement de la condition de ligne.
5	La condition de ligne de programme devient FAUX lorsque le bit EN est effacé.
6,7	Aucun changement de la condition de ligne.

Condition B : La condition de ligne passe à FAUX lors de l'exécution des instructions
Condition de ligne	Description
8	La condition de ligne devient VRAI lorsque : L'exécution des instructions de support est activée. Le bit EN est défini et tous les autres bits sont effacés. Les instructions de support envoyées pour le traitement en arrière-plan. La sortie pour le bit EW et BUSY est définie. Paramètre d'entrée des instructions de socket forcé pour le traitement en arrière-plan.
9	Les instructions de support commencent l'exécution lorsque : Le bit EW est effacé. Le bit ST est défini. La condition de ligne devient FAUX.
10	Les instructions de support terminent correctement l'exécution lorsque : La sortie pour le bit ST et BUSY est effacée. La sortie pour le bit DN et DONE est définie. La condition de ligne est définie sur FAUX. Le bit EN est effacé.

Les instructions de support échouent lorsque EN est VRAI et qu'EW et ST sont FAUX

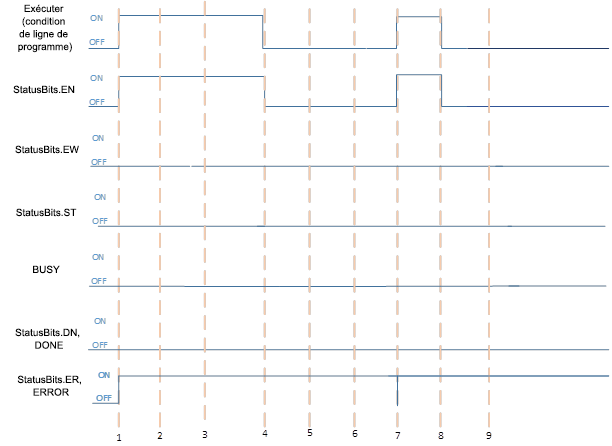

Les instructions de socket échouent lorsque EN est VRAI et qu'EW et ST sont FAUX — Les instructions de support échouent lorsque EN est VRAI et qu'EW et ST sont FAUX

Condition A : La condition de ligne est VRAI lors de l'exécution des instructions
Condition de ligne	Description
1	La condition de ligne devient VRAI lorsque : L'exécution des instructions de support est activée. Le bit EN est défini et tous les autres bits sont effacés. Les instructions de support terminent l'exécution avec une erreur. La sortie pour le bit ER et l'erreur est définie.
2,3	Aucun changement de la condition de ligne.
4	La condition de ligne de programme devient FAUX lorsque le bit EN est effacé.
5,6	Aucun changement de la condition de ligne.

Condition B : La condition de ligne passe à FAUX lors de l'exécution des instructions
Condition de ligne	Description
7	La condition de ligne devient VRAI lorsque : L'exécution des instructions de support est activée. Le bit EN est défini et tous les autres bits sont effacés. Les instructions de support terminent l'exécution avec une erreur. La sortie pour le bit ER et l'erreur est définie.
8	La condition de ligne de programme devient FAUX lorsque le bit EN est effacé.
9	Aucun changement de la condition de ligne.

Les instructions de support échouent lorsque EW est VRAI et que le processus d'instruction n'est pas immédiat

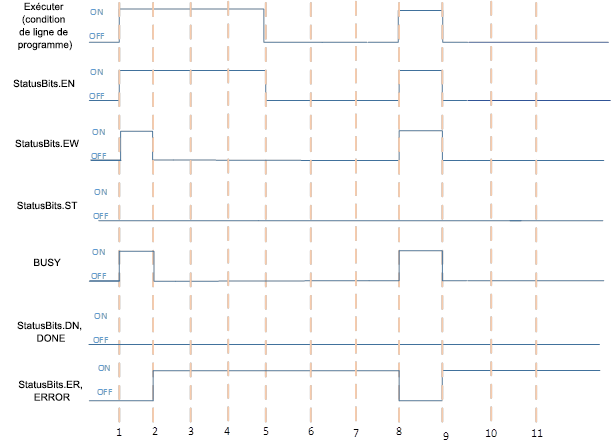

Les instructions de socket échouent lorsque EW est VRAI et que le processus d'instruction n'est pas immédiat — Les instructions de support échouent lorsque EW est VRAI et que le processus d'instruction n'est pas immédiat

Condition A : La condition de ligne est VRAI lors de l'exécution des instructions
Condition de ligne	Description
1	La condition de ligne devient VRAI lorsque : L'exécution des instructions de support est activée. Le bit EN est défini et tous les autres bits sont effacés. Les instructions de support envoyées pour le traitement en arrière-plan. La sortie pour le bit EW et BUSY est définie. Paramètre d'entrée des instructions de socket forcé pour le traitement en arrière-plan.
2	Les instructions de support terminent l'exécution avec une erreur lorsque : La sortie pour le bit EW et BUSY est effacée. La sortie pour le bit ER et l'erreur est définie.
3,4	Aucun changement de la condition de ligne.
5	La condition de ligne de programme devient FAUX lorsque le bit EN est effacé.
6,7	Aucun changement de la condition de ligne.

Condition B : La condition de ligne passe à FAUX lors de l'exécution des instructions
Condition de ligne	Description
8	La condition de ligne devient VRAI lorsque : L'exécution des instructions de support est activée. Le bit EN est défini et tous les autres bits sont effacés. Les instructions de support envoyées pour le traitement en arrière-plan. La sortie pour le bit EW et BUSY est définie. Paramètre d'entrée des instructions de socket forcé pour le traitement en arrière-plan.
9	Les instructions de support terminent l'exécution avec une erreur lorsque : La sortie pour le bit EW et BUSY est effacée. La sortie pour le bit ER et l'erreur est définie. La condition de ligne devient FAUX. Le bit EN est effacé.
10,11	Aucun changement de la condition de ligne.

Les instructions de support échouent lorsque ST est VRAI et que le processus d'instruction n'est pas immédiat

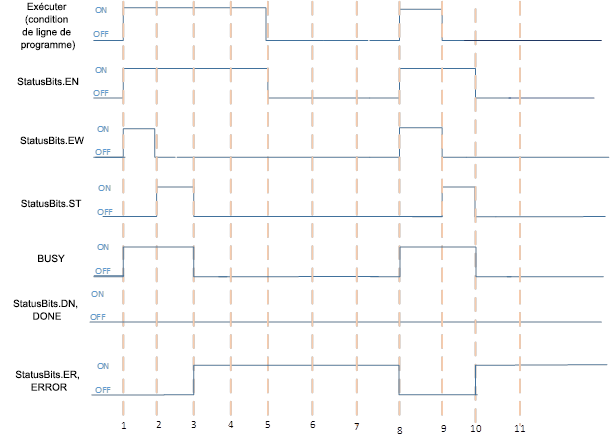

Les instructions de socket échouent lorsque ST est VRAI et que le processus d'instruction n'est pas immédiat — Les instructions de support échouent lorsque ST est VRAI et que le processus d'instruction n'est pas immédiat

Condition A : La condition de ligne est VRAI lors de l'exécution des instructions
Condition de ligne	Description
1	La condition de ligne devient VRAI lorsque : L'exécution des instructions de support est activée. Le bit EN est défini et tous les autres bits sont effacés. Les instructions de support envoyées pour le traitement en arrière-plan. La sortie pour le bit EW et la sortie BUSY sont définies. Paramètre d'entrée des instructions de socket forcé pour le traitement en arrière-plan.
2	Les instructions de support commencent l'exécution lorsque : Le bit EW est effacé. Le bit ST est défini.
3	Les instructions de support terminent l'exécution avec une erreur lorsque : La sortie pour le bit ST et la sortie BUSY sont effacées. La sortie pour le bit ER et l'erreur est définie.
4	Aucun changement de la condition de ligne.
5	La condition de ligne de programme devient FAUX lorsque le bit EN est effacé.
6,7	Aucun changement de la condition de ligne.

Condition B : La condition de ligne passe à FAUX lors de l'exécution des instructions
Condition de ligne	Description
8	La condition de ligne devient VRAI lorsque : L'exécution des instructions de support est activée. Le bit EN est défini et tous les autres bits sont effacés. Les instructions de support envoyées pour le traitement en arrière-plan. La sortie pour le bit EW et BUSY est définie. Paramètre d'entrée des instructions de socket forcé pour le traitement en arrière-plan.
9	Les instructions de socket commencent l’exécution lorsque le bit EW est effacé et que le bit ST est défini.
10	Les instructions de support terminent l'exécution avec une erreur lorsque : La sortie pour le bit ST et BUSY est effacée. La sortie pour le bit ER et l'erreur est définie. La condition de ligne devient FAUX. Le bit EN est effacé.
11	Aucun changement de la condition de ligne.
