SCL (mise à l’échelle avec alarme)

L’instruction SCL convertit une valeur d'entrée REAL sans échelle en une valeur de virgule flottante REAL dans les unités Ingénieur et inclut les alarmes et limites de la sortie.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres SCL
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	TRUE : Front montant détecté. Si InRawMin >= InRawMax, les bits Status.0 et Status.1 sont définis sur 1. Done est effacé, MaxAlarm et MinAlarm sont effacés. Error est défini sur VRAI et ErrorID sur 1. Sinon, Out est calculé d'abord. Ensuite, les conditions d'alarme sont vérifiées. Si MaxAlarm est défini, MinAlarm est effacé et vice versa. Ensuite, si Limiting est défini, Out sera compris dans la plage entre InEUMin et InEUMax. Ensuite, le bit Done est défini sur VRAI. Les bits Status sont définis sur 0. Error et ErrorID sont définis sur 0. La valeur Out calculée est comparée avec NAN (Not a Number). Si NAN est la valeur Out, EnableOut est effacée. Done est effacé si la condition d'erreur est définie. FALSE : Front montant non détecté. L'instruction ne s'exécute pas. Les sorties ne sont pas mises à jour, sauf Error, ErrorID, EnableOut et Done qui sont définis sur 0.
In	Entrée	REAL	L'entrée de signal analogique. Valide = n'importe quelle valeur flottante Par défaut = 0,0
InRawMax	Entrée	REAL	La valeur maximale atteignable par l'entrée dans l'instruction. Si InRawMax <= InRawMin, l'instruction définit le bit approprié dans Status, et Error ainsi que ErrorID sont mis à jour. La mise à jour des sorties s'arrête. Valide = InRawMax > InRawMin Par défaut = 0,0
InRawMin	Entrée	REAL	La valeur minimale atteignable par l'entrée dans l'instruction. Si InRawMin >= InRawMax, l'instruction définit le bit approprié dans Status, et Error ainsi que ErrorID sont mis à jour. La mise à jour des sorties s'arrête. Valide = InRawMin < InRawMax Par défaut = 0,0
InEUMax	Entrée	REAL	La valeur mise à l'échelle de l'entrée correspondant à InRawMax. Valide = valeur réelle, quelle qu'elle soit Par défaut = 0,0
InEUMin	Entrée	REAL	La valeur mise à l'échelle de l'entrée correspondant à InRawMin. Valide = valeur réelle, quelle qu'elle soit Par défaut = 0,0
Limiting	Entrée	BOOL	Sélecteur de limitation. TRUE : La sortie est limitée entre InEUMin et InEUMax.
Done	Sortie	BOOL	Indique quand l'opération est terminée. TRUE : L'opération s’est terminée avec succès. FALSE : L'opération a rencontré une erreur, ou Enable est défini sur FAUX.
EnableOut	Sortie	BOOL	Indique si l'instruction est activée. Définit sur Faux si Out déborde.
Out	Sortie	REAL	Représente la valeur mise à l'échelle de l'entrée analogique.
MaxAlarm	Sortie	BOOL	L'indicateur d'alarme d'entrée maximal. Cette valeur est définie sur VRAI lorsque Input > InRawMax.
MinAlarm	Sortie	BOOL	L'indicateur d'alarme d'entrée minimal. Cette valeur est définie sur VRAI lorsque Input < InRawMin.
Status	Sortie	DINT	État du bloc de fonctions. InstructFault (Status.0). Il sera défini lors de la détection d'erreurs d'exécution de l'instruction. Il ne s'agit pas de l'erreur de contrôleur mineure ou majeure. Vérifiez les bits d'état restants pour déterminer ce qui s'est produit. InRawRangeInv (Status.1) InRawMin >= InRawMax Les bits Status.3 à Status.31 sont réservés pour une utilisation future, et leur valeur est 0.
Error	Sortie	BOOL	Indique l'existence d'une condition d'erreur. TRUE : L'opération a rencontré une erreur. FALSE : L'opération s'est terminée avec succès ou l'instruction ne s'exécute pas.
ErrorID	Sortie	BOOL	Valeur numérique unique permettant d'identifier l'erreur. Les erreurs sont définies dans les codes d'erreur.

Code d'erreur
Code ErrorID	Description de l'erreur
1	InRawMax <= InRawMin

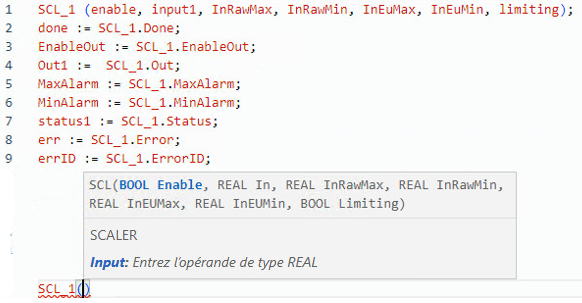

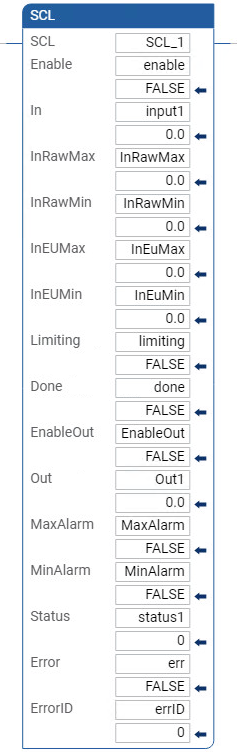

Exemples SCL

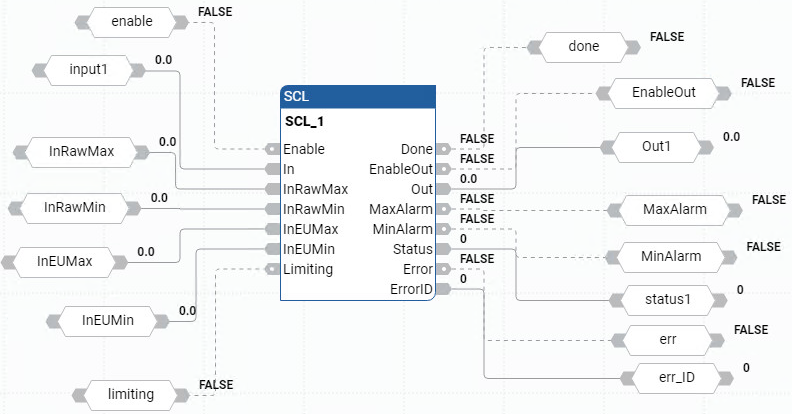

Exemple de diagramme de bloc de fonctions SCL

Instructions de contrôle de traitement

Exemples de diagrammes de temporisation d'instructions SCL
