RCP (recette)

L'instruction RCP lit la valeur de données d'une variable dans le fichier de données de recette qui se trouve dans le dossier de fichiers de données de recette sur la carte SD et de mettre à jour la valeur dans le moteur d'exécution. Écrit les valeurs de la variable avec le moteur d'exécution dans un fichier de données de recette sur la carte SD.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres RCP
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation du bloc d'instruction de lecture/écriture de recette. TRUE : Front montant détecté, exécution de l'instruction de recette si l'opération précédente est terminée. FALSE : Front montant non détecté, ne pas exécuter l'instruction de recette.
RWFlag	Entrée	BOOL	TRUE : RWFlag (opération d'écriture). La recette écrit les valeurs de la variable avec le moteur d'exécution dans un fichier de données de recette sur la carte SD. FALSE : RWFlag (opération de lecture). La recette lit les valeurs de la variable à partir de la carte SD et met à jour la valeur de variable correspondante sur le moteur d'exécution.
CfgID	Entrée	USINT	Numéro 1 à 10 d'ID de VA de configuration de recette.
FileName	Entrée	STRING	Nom de fichier de données de recette (30 caractères maximum).
Status	Sortie	USINT	État actuel du bloc d'instruction de recette. Codes d'état RCP : 0: Attente. 1: En cours. 2: Réussite, terminé sans erreur. 3: Erreur, terminé avec erreur.
ErrorID	Sortie	UDINT	Le code d'erreur RCP numérique. Les définitions sont définies dans les codes d'erreur RCP.

Codes d'erreur RCP

Codes d'erreur RCP
Code d'erreur	Nom de l'erreur
0	RCP_ERR_NONE
1	RCP_ERR_NO_SDCARD
2	RCP_ERR_DATAFILE_FULL
3	RCP_ERR_DATAFILE_ACCESS La carte SD est identifiée comme : Cassée Full Lecture seule
4	RCP_ERR_CFG_ABSENT
5	RCP_ERR_CFG_ID
6	RCP_ERR_RESOURCE_BUSY
7	RCP_ERR_CFG_FORMAT
8	RCP_ERR_RESERVED Réservé pour une future expansion possible.
9	RCP_ERR_UNKNOWN
10	RCP_ERR_DATAFILE_NAME
11	RCP_ERR_DATAFOLDER_INVALID
12	RCP_ERR_DATAFILE_ABSENT
13	RCP_ERR_DATAFILE_FORMAT
14	RCP_ERR_DATAFILE_SIZE Le fichier de données de recette est trop volumineux (> 4 ko).

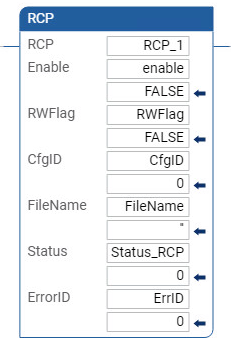

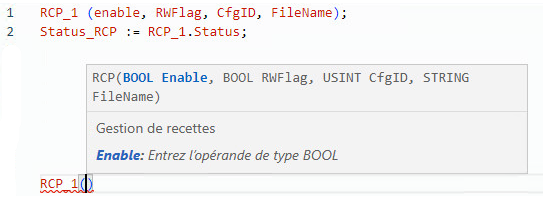

Exemples RCP

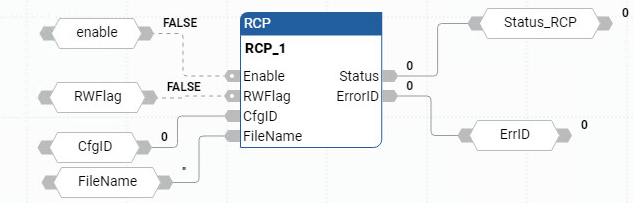

Exemple de diagramme de bloc de fonctions RCP
