DLG (journal de données)

L'instruction DLG écrit des valeurs de variables depuis le moteur d'exécution dans un fichier de journalisation des données sur une carte SD.

En ce qui concerne l'écriture dans un journal de données, 50 dossiers de groupes maximum sont autorisés chaque jour. Chaque dossier de groupe contient un maximum de 50 fichiers, d'une taille comprise entre 4k et 8k.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres DLG
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation de l'écriture de la journalisation des données. TRUE : Front montant activé détecté. Démarrer l'opération de journalisation des données lorsque les opérations d'instruction précédentes sont terminées. FALSE : Front montant non détecté.
TSEnable	Entrée	BOOL	TRUE : Indicateur d'activation d'horodatage date et heure.
CfgID	Entrée	USINT	Numéro d'ID de VA de configuration de journalisation des données 1-10.
ENO	Sortie	BOOL	Activation de la sortie. S'applique aux programmes de schémas à relais.
Status	Sortie	USINT	État actuel de l'instruction. Codes d'état de journalisation des données : 0: Attente 1: En cours 2: Réussite. Indique que la journalisation des données est terminée. 3: Erreur. Indique que la journalisation des données est terminée avec erreurs.
ErrorID	Sortie	UDINT	Code d'erreur numérique unique pour DLG.

Codes d'erreur DLG

Codes d'erreur DLG
Code d'erreur	Nom de l'erreur	Commentaires
0	DLG_ERR_NONE	Aucune erreur.
1	DLG_ERR_NO_SDCARD	La carte SD est absente.
2	DLG_ERR_RESERVED	Réservé.
3	DLG_ERR_DATAFILE_ACCESS	Erreur d'accès au fichier de journalisation des données.
4	DLG_ERR_CFG_ABSENT	Le fichier de configuration de la journalisation des données est absent.
5	DLG_ERR_CFG_ID	L'ID de configuration est absent du fichier de configuration de la journalisation des données.
6	DLG_ERR_RESOURCE_BUSY	L'opération de journalisation des données liée à cet ID de journalisation des données est utilisée par une autre opération FB.
7	DLG_ERR_CFG_FORMAT	Le format du fichier de configuration de la journalisation des données n'est pas valide.
8	DLG_ERR_RTC	L’horloge temps réel n’est pas valide.
9	DLG_ERR_UNKNOWN	Une erreur non spécifiée s'est produite.

Exemples DLG

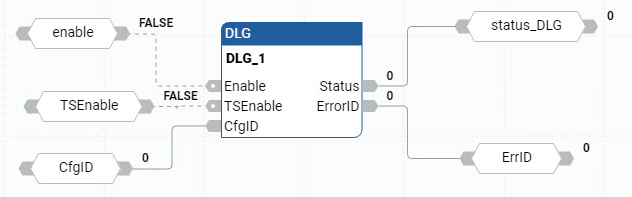

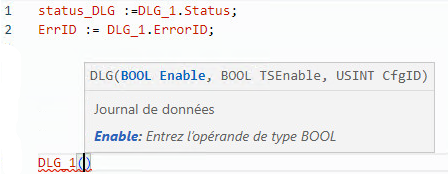

Exemple de diagramme de bloc de fonctions DLG
