OSF (impulsion front descendant)

L'instruction OSF détecte un front descendant d'une variable booléenne. Le bloc OSF définit la sortie Q pour un cycle lorsque l'entrée CLK bascule de définie à effacée (c.-à-d. qu'un front descendant est détecté à l'entrée CLK).

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres OSF
Paramètre	Type de paramètre	Type de données	Description
CLK	Entrée	BOOL	Permet de vérifier l'entrée d'un front descendant. Variable booléenne, quelle qu'elle soit. TRUE : aucun front descendant détecté. FALSE : front descendant détecté sur l'entrée CLK, définit la sortie Q sur TRUE.
Q	Sortie	BOOL	Indique l'état pour la sortie Q. TRUE : front descendant détecté, définit la sortie Q pour un cycle supplémentaire. FALSE : aucune modification de la sortie Q.

Exemples OSF

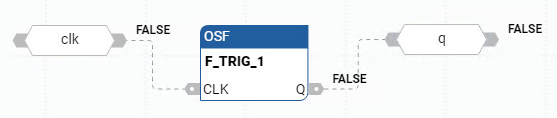

Exemple de diagramme de bloc de fonctions OSF

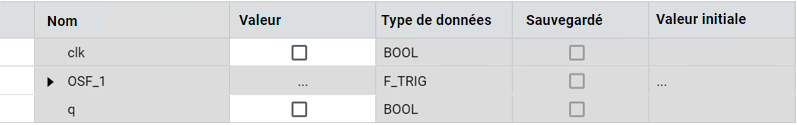

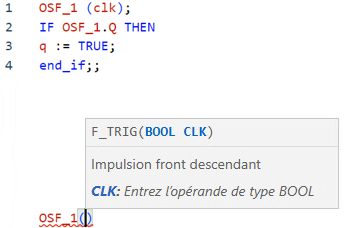

(* ST Equivalence: OSF1 is an instance of a OSF block *)
OSF1(cmd);
nb_edge := ANY_TO_DINT(OSF1.Q) + nb_edge;
